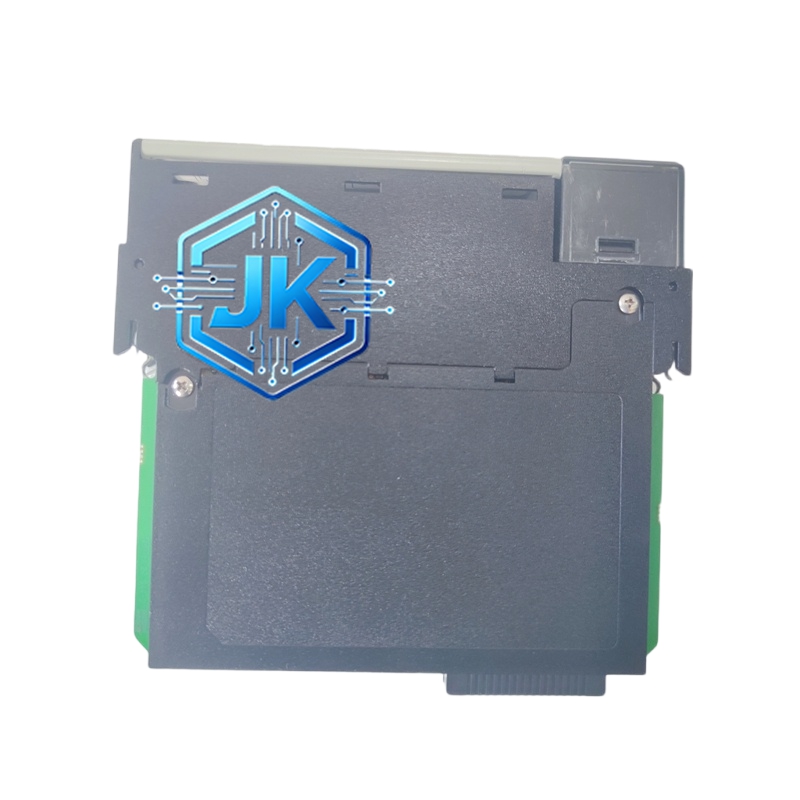

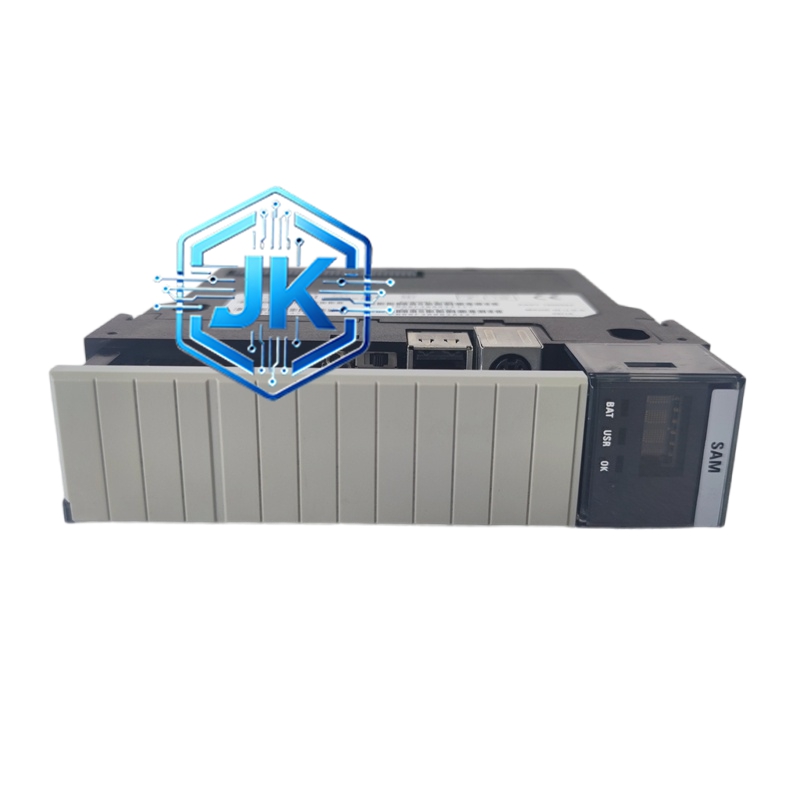

GE 56SAM-810 — 通用电气（GE）Mark VIe系列模拟量输入模块
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | GE（通用电气） |
| 系列 | Mark VIe 56SAM系列 |
| 型号 | 56SAM-810 |
| 通道数 | 8路模拟量输入 |
| 输入类型 | 4~20mA / 0~10V / Pt100 / Pt1000 / Cu50 / Ni120 / J / K / T / E / R / S / B / N |
| 分辨率 | 16位A/D转换 |
| 精度 | ±0.1%满量程（4~20mA），±0.5°C（RTD），±1.5°C（TC） |
| 采样速率 | 可配置，最高100ms/通道（全部8通道） |
| 冷端补偿 | 热电偶输入内置自动冷端补偿（CJC），精度±1°C |
| 通道隔离 | 通道间电气隔离，隔离电压>500VDC |
| 通讯接口 | MVI（Mark VI内部总线） |
| 总线周期 | 可配置，典型100ms |
| 供电电压 | 24V DC（由机架电源模块供电） |
| 防护等级 | IP54（前面板） |
| 工作温度 | 0°C ~ +55°C |
| 安装方式 | Mark VIe标准单插槽 |
| 尺寸 | 约23.3 × 16.0 × 8.0cm |
| 重量 | 约0.35kg |
| 认证 | CE、UL、cUL、EAC |
| 产地 | 美国 |
功能特点：
- 8通道同时采集：8路模拟量信号同步采样，确保多变量数据的时间一致性
- 多信号兼容：同一模块支持电流、电压、RTD、TC四大类输入，大幅减少备件种类
- 16位高精度A/D：65536级分辨率，远超12位模块（4096级），采集精度极高
- 自动冷端补偿：热电偶输入内置高精度CJC，无需外部补偿模块
- 通道独立配置：每通道可独立设置信号类型、量程、滤波参数
- 断线检测：自动识别传感器断线、短路故障，上报告警并可设置故障安全输出
- 可编程数字滤波：支持一阶低通滤波，抑制现场高频干扰
- MVI总线通讯：与Mark VIe控制器高速数据交换，总线周期100ms
应用场景：
- 电厂汽轮机/燃机温度、压力、流量采集
- 化工过程控制：反应器温度、管道压力
- 水处理厂：进出水水质参数监测
- 石油天然气：管道压力、流量计量
- 制造业：窑炉温度、液压系统压力
性能参数：
| 参数 | 数值 |
|---|---|
| 输入阻抗（电流） | 250Ω |
| 输入阻抗（电压） | >1MΩ |
| 共模抑制比（CMRR） | >120dB |
| 零点漂移 | <±0.01%FS/°C |
| 满度漂移 | <±0.01%FS/°C |
| MTBF | >150,000小时 |
| 绝缘耐压 | 通道对地 >500VDC |
| ESD保护 | ±8kV接触放电 |
材质构成：
- 外壳：镀锌钢板屏蔽罩 + 阻燃ABS前面板
- PCB：6层FR-4高Tg板，模拟区域与数字区域分开布局
- A/D芯片：高精度Σ-Δ型ADC（16位）
- 信号调理：精密运算放大器 + 基准电压源（2.5V高精度）
- 连接器：螺钉端子排（支持导线直接压接）
- 隔离：每通道独立光电隔离
结构特征：
- Mark VIe标准单插槽
- 前面板设有通道LED指示灯和接线端子排
- 背板为VME标准总线接口
- 尺寸约23.3 × 16.0 × 8.0cm
工作原理：
现场传感器信号经接线端子进入模块，信号调理电路根据通道配置（电流/电压/RTD/TC）进行相应处理。4~20mA信号经250Ω精密电阻转换为1~5V电压；RTD信号经恒流源激励后测量电阻变化；TC信号经冷端补偿后放大微伏级信号。所有信号经16位Σ-Δ型A/D转换器采样后，由数字滤波器处理，最终通过MVI总线上传至Mark VIe控制器。
安装要求：
- 安装于Mark VIe机架标准插槽内
- 模拟量信号线使用屏蔽双绞线，屏蔽层单端在机柜侧接地
- RTD/TC信号线使用专用补偿导线
- 电流信号线与电压信号线不可混接
- 接线端子需用力矩扳手紧固（0.5~0.8N·m）
使用注意事项：
- 热电偶必须使用对应分度号的补偿导线
- 每个通道量程需在模块组态软件中正确设置
- 定期进行零点和满度校准，建议每6个月一次
- 报警限值需根据工艺要求设置
