描述

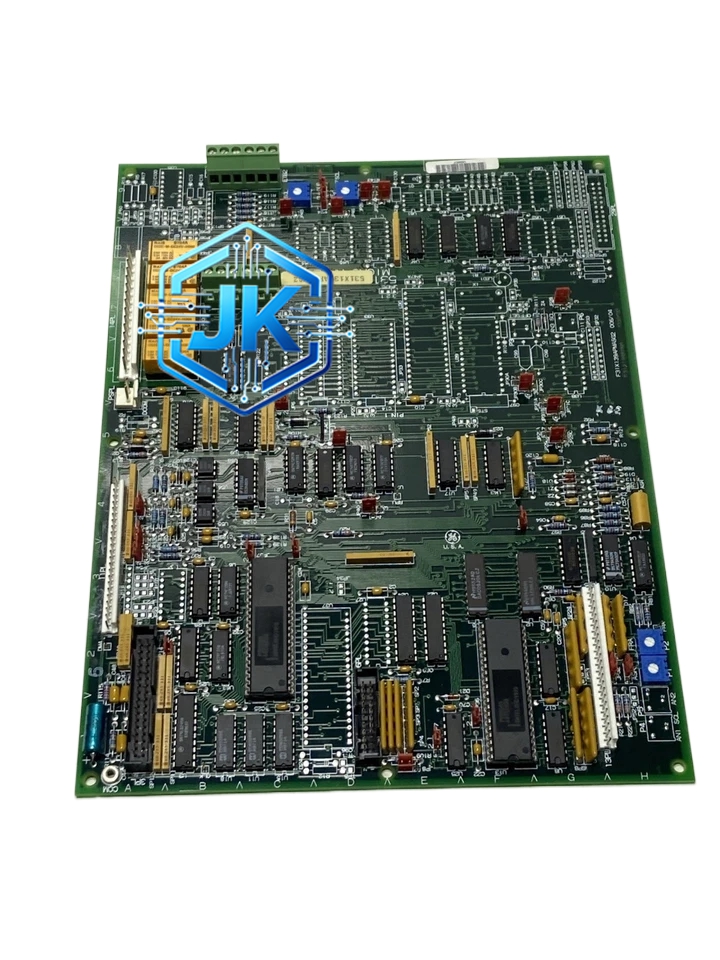

GE 531X303MCPBCG1 高速脉冲计数与频率测量模块
技术规格：
- 通道数量：2路独立脉冲输入
- 输入信号类型：TTL电平 / 磁电式传感器（无需外部调理）/ 霍尔传感器
- 输入频率范围：0.5Hz 至 1MHz
- 计数位数：32位无符号整数（最大计数4,294,967,295）
- 转速测量精度：±1rpm（在1000-6000rpm范围内）
- 频率测量分辨率：0.01Hz
- 门控时间：可配置（0.1s / 0.5s / 1s / 2s）
- 输入隔离：每通道光耦隔离，隔离电压500V DC
- 供电电压：5V DC（PACSystems背板供电）
- 通信接口：GE SRTP高速串行总线
- 工作温度：0℃ 至 +60℃
- 外形尺寸：PACSystems专用单槽宽度（约40mm×120mm×15mm）
- MTBF：超过180,000小时
功能特点：
- 32位硬件计数器：纯硬件计数，不占用控制器CPU资源
- 双通道独立测量：两路输入可同时测量不同设备的转速
- 磁电传感器直连：支持磁电式转速探头直接接入，无需外部信号调理电路
- 看门狗定时刷新：计数器值每100ms自动刷新至控制器，防止计数器溢出
- 断线检测：输入信号消失超过2秒时自动上报断线故障
- LED指示：每通道配置脉冲指示LED，输入有脉冲时闪烁
应用场景：
- 燃气轮机转速测量（磁电探头信号接入）
- 发电机频率/转速测量
- 蒸汽轮机转速测量
- 大型电机转速监测
材质构成：
- PCB：FR-4 TG170，四层板设计
- 计数芯片：32位硬件计数器ASIC（GE专用）
- 隔离器件：高速光耦（6N137级别）
- 输入保护：TVS二极管 + 限流电阻 + 钳位二极管
- 接线端子：前面板2组3位螺丝端子（每通道：SIG+、SIG-、GND）
- 外壳：阻燃ABS工程塑料（UL94 V-0级别）
安装要求：
- 安装于PACSystems RX7i/RX3i专用机架
- 磁电传感器信号线必须使用屏蔽电缆，屏蔽层单端接至模块GND端子
- 模块地址通过DIP开关设定，同一SRTP总线上地址不重复
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
使用注意事项：
- 磁电传感器探头与齿轮的间隙必须在0.5mm-1.5mm之间
- 输入频率不可超过1MHz，超频会导致计数错误
- 长期不用的模块需保持通电，否则内部RAM数据丢失
