描述

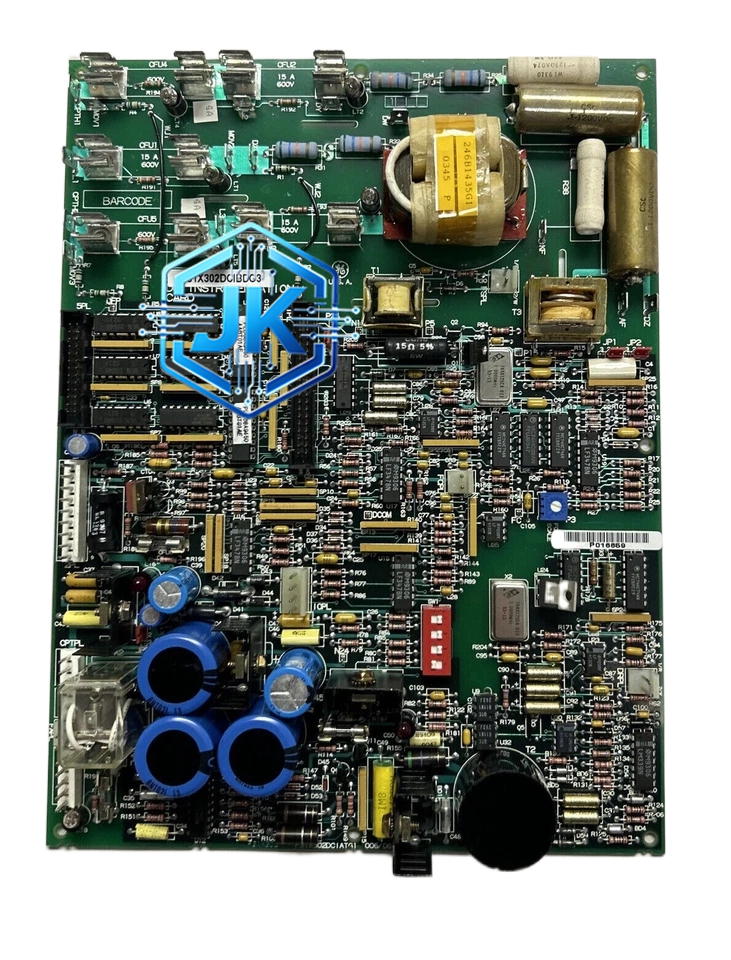

GE 531X302DCIBDG3
技术规格：
- 产品系列：GE Fanuc 90-70系列 / 531X系列
- 订货号解析：531X表示模拟量I/O，302表示4通道输入，DCI表示4~20mA电流输入，BDG3为配置版本
- 通道数量：4路独立4~20mA输入
- 输入信号：4~20mA（两线制或四线制）
- 分辨率：16位ADC，满量程65536计数
- 精度：±0.15%满量程 + 1个字
- 采样速率：每通道最高10次/秒
- 输入阻抗：250Ω（4~20mA转电压采样）
- 通道隔离：每通道独立隔离，隔离电压500V DC（BDG3版本比ABG4版本隔离等级更高）
- 工作电压：5V DC，机架背板供电
- 安装方式：90-70系列标准单槽插槽
- LED指示：每通道状态LED指示灯
功能特点：
- 4~20mA标准输入：与现场工业变送器完全兼容，无需信号转换
- 16位高精度ADC：分辨率达满量程的1/65536，满足高精度过程控制需求
- 通道独立隔离：每通道500V DC隔离（BDG3版本），消除通道间串扰
- 断线检测：支持4mA以下断线检测，输出特定诊断值
- 数字滤波：内置可配置数字低通滤波器，抑制现场噪声
- 工程量转换：CPU可直接读取工程值，无需用户自行换算
- 上电自动初始化：上电时输出自动置为0mA或特定安全值
应用场景：
- 电厂锅炉蒸汽压力、给水流量采集
- 石化装置中反应釜温度、管道流量监测
- 水处理系统中水池液位、加药流量采集
- 任何需要4路4~20mA信号采集的90-70 PLC系统
性能参数：
| 参数项 | 数值 |
|---|---|
| 通道数 | 4路 |
| 输入信号 | 4~20mA |
| ADC位数 | 16位 |
| 精度 | ±0.15%FS + 1字 |
| 采样周期 | 100ms |
| 隔离电压 | 500V DC/通道 |
| 工作温度 | 0℃ ~ 60℃ |
| 材质 | 阻燃PC/ABS外壳，16位ADC芯片，光耦隔离 |
材质构成：阻燃PC/ABS合金外壳，16位Δ-Σ型ADC芯片（如ADS1115系列），高精度基准电压源，光耦隔离电路，运算放大器，弹簧端子排。
结构特征：单槽宽度，前面板有4组4~20mA接线端子和4个LED状态指示灯，后面板为总线连接器。
工作原理：4~20mA电流信号流过模块内部250Ω精密采样电阻，转换为1~5V电压信号，经信号调理后由16位ADC转换为数字量，CPU通过背板总线读取并进行工程量转换。
安装要求：
- 4~20mA信号线使用屏蔽双绞线，屏蔽层单端接地
- 变送器供电需独立配置，不可与模块共用电源
- 接线时注意正负极不可接反
使用注意事项：
- 更换量程配置时必须在CPU组态软件中同步修改
- 断线检测功能需在组态中启用
- 不要在输入端施加超过24mA的电流
