描述

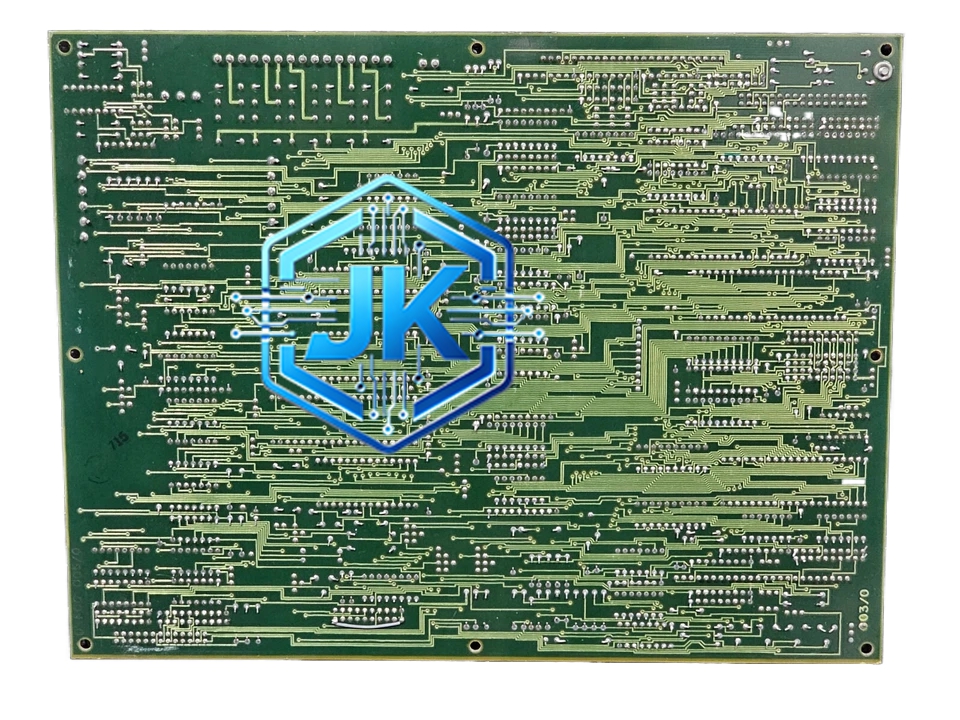

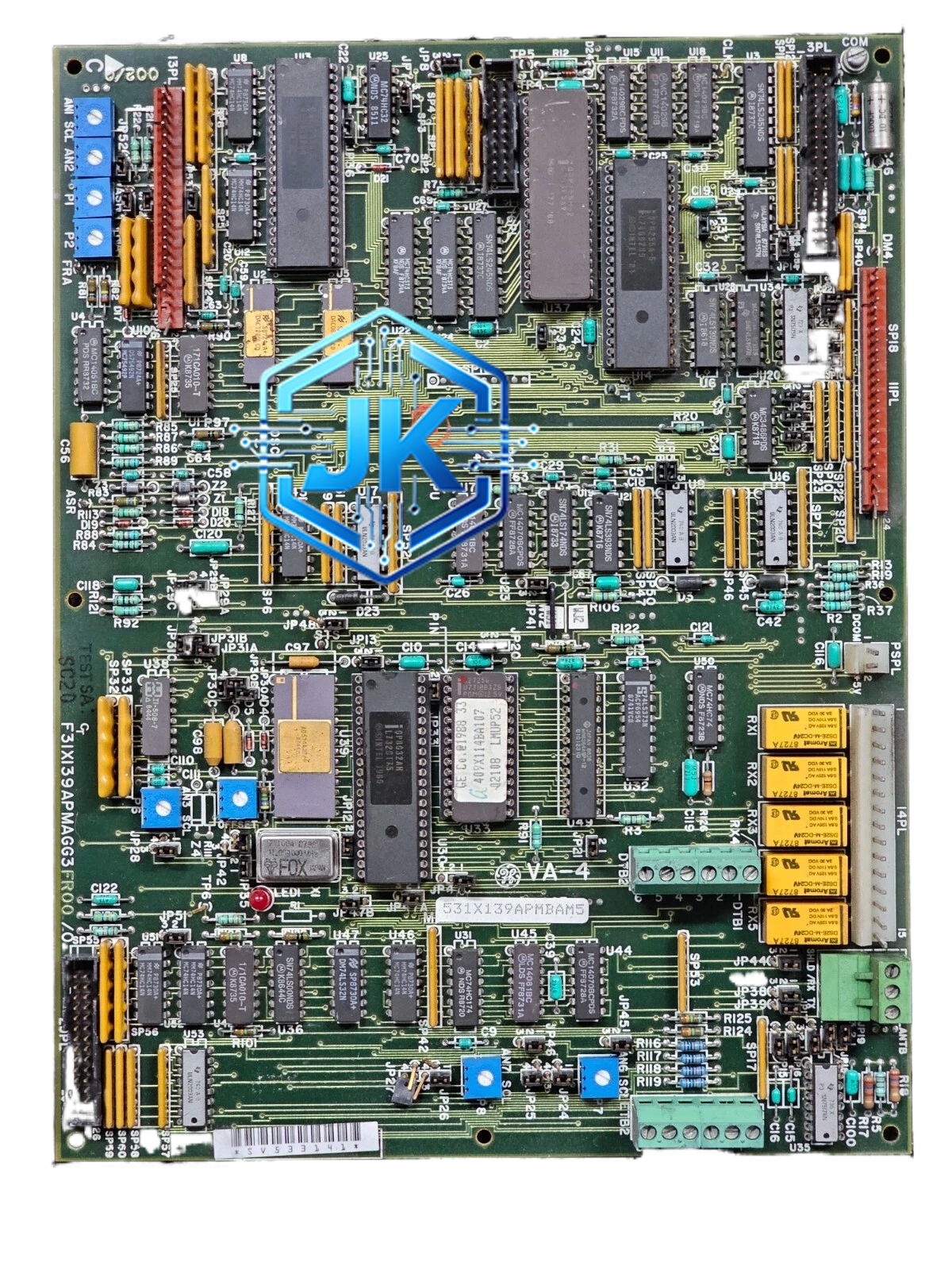

GE 531X139APMBAM5 — 模拟量输出模块（4通道电流输出，增强型）
技术规格：
- 通道数：4路独立模拟量输出
- 输出信号类型：4~20mA DC（两线制/四线制可配置）
- 输出精度：±0.05%满量程（典型值），优于标准8通道版本
- 分辨率：16位DAC，满量程输出分辨率优于0.001%
- 负载能力：最大驱动800Ω负载（24V供电时），优于标准版的600Ω
- 输出更新速率：每通道最高20次/秒（20 SPS），是标准版的两倍
- 隔离方式：每路输出通道1500V DC光电隔离，通道对地隔离
- 供电电压：+5V DC（板卡级），+24V DC（输出驱动级，外部提供）
- 掉电保护：支持输出保持（Hold Last Value）、输出归零（Fail to Zero）、输出满度（Fail to High）三种模式
- 线性度：±0.02%满量程
- 温度漂移：≤5ppm/°C
- 安装方式：Mark VIe I/O机架标准插槽
- 功耗：典型值6W（全部通道输出20mA时）
功能特点：
- 每通道独立配置输出范围，支持4~20mA对应任意工程量（如0~100%开度、0~500°C等）
- 内置高精度16位DAC芯片，支持在线线性化校正和零点/满度校准
- 具备断线检测功能，输出回路开路时立即向处理器上报诊断报警
- 具备短路保护功能，输出侧短路时自动限流，保护DAC芯片不损坏
- 每通道配备LED状态指示灯，实时显示输出状态
- 支持远程校准，无需拆卸模块即可在线调整零点和满度
- 掉电时输出状态可灵活配置，确保执行机构处于安全位置
- 相比8通道版本，单通道驱动能力和更新速率更高，适合关键控制回路
应用场景：
- 燃气轮机燃料调节阀开度控制（高精度4~20mA驱动伺服放大器）
- 锅炉给水调节阀的PID连续调节
- 汽轮机调节汽门阀位控制（要求高更新速率的快速响应回路）
- 化工过程中关键反应釜温度控制阀的精确调节
- 变频器频率给定信号输出（要求高线性度的场合）
- 冷却水温度调节阀的精密控制
材质构成：
- PCB板：八层FR-4高TG玻璃纤维环氧树脂板，含沉金工艺，电源层与信号层严格分离
- DAC芯片：高精度16位数模转换器（Analog Devices AD5764系列），温漂≤2ppm/°C
- 运算放大器：低漂移精密运放（如OPA2277），温漂≤0.3μV/°C
- V/I转换电路：精密电阻网络，温漂≤10ppm/°C
- 连接器：高可靠性欧式接线端子，铜合金镀镍触点
- 外壳：金属屏蔽外壳，铝合金材质，表面阳极氧化处理
结构特征：
- 标准欧洲卡尺寸（160mm × 100mm），符合IEEE 1101.1 / IEEE 1101.10规范
- 前面板：4组LED指示灯（每通道：电源、输出有效、故障各一个）+ 4组接线端子
- 背面：高密度Pin & Socket连接器
- 模块厚度约28mm（比标准版略厚，因驱动电路更强）
- 模块重量约280g
工作原理：
处理器将控制算法计算出的数字量（如阀门开度75%）通过VMEbus传送至模块。模块内16位DAC将数字量转换为对应的精密模拟电压，再经高精度V/I转换电路转换为4~20mA电流输出。电流信号经光电隔离后送至现场执行机构（如调节阀伺服放大器），驱动阀门动作到指定开度。处理器在下一扫描周期读取输出反馈，形成闭环控制。掉电时，模块内备用电容维持DAC输出至最后有效值，确保阀门保持在安全位置。
安装要求：
- 安装于Mark VIe I/O机架，背板需提供+5V逻辑供电和+24V输出驱动供电
- 输出侧使用屏蔽双绞线，屏蔽层单端接地
- 负载电阻不超过800Ω（24V供电条件下）
- 模块插入方向与背板key槽对齐，禁止带电插拔
- 机架需可靠接地，接地电阻小于4Ω
使用注意事项：
- 输出侧严禁短路超过30秒，虽有保护但长时间短路会损坏V/I转换电阻
- 感性负载需并联续流保护
- 掉电模式需在组态时明确设定，错误设定会导致阀门全开或全关
- 建议每6个月进行一次输出精度校准（因精度要求高于标准版）
- 长期不用的通道建议设置为输出归零模式
- 模块存储环境温度需在-20°C至+70°C之间，相对湿度不超过85%无凝露
