描述

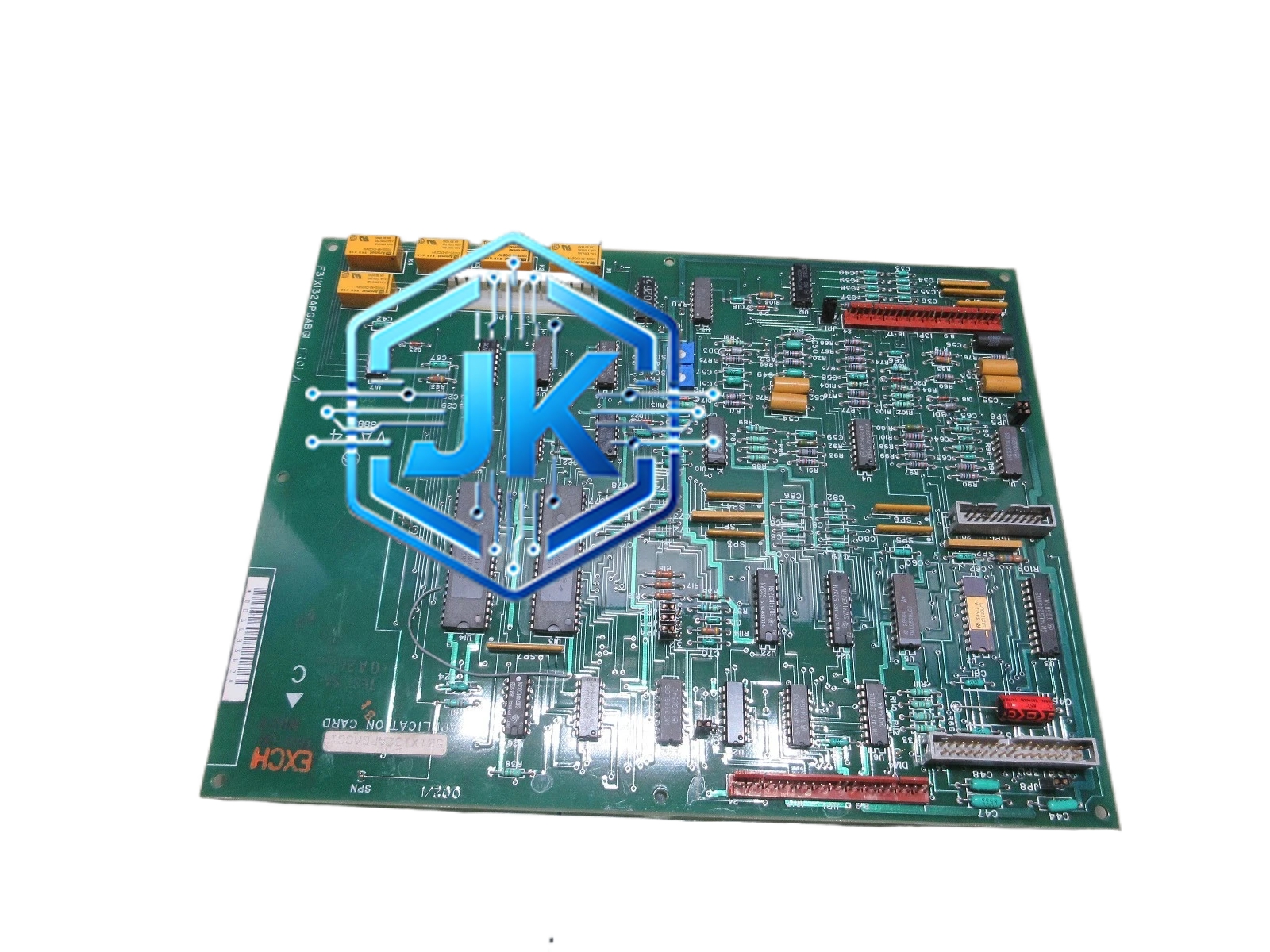

GE 531X132APGACG1F — 模拟量输出模块（4通道电流/电压可配置，Mark VIe专用）
技术规格：
- 通道数：4路独立模拟量输出
- 输出信号类型：4~20mA DC（两线制/四线制）或 0~10V DC（软件可配置）
- 输出精度：±0.05%满量程（典型值），±0.1%最大值（优于8通道版本）
- 分辨率：16位DAC，满量程输出分辨率优于0.001%
- 负载能力：电流模式最大驱动600Ω（24V供电时），电压模式最大驱动10kΩ
- 输出更新速率：每通道最高20次/秒（20 SPS，优于8通道版本的10 SPS）
- 隔离方式：每路输出通道1500V DC光电隔离，通道对地隔离
- 供电电压：+5V DC（板卡级逻辑供电），+24V DC（输出驱动级，外部提供）
- 掉电保护：支持输出保持（Hold Last Value）或输出归零（Fail to Zero）两种模式
- 安装方式：Mark VIe I/O机架标准插槽
- 功耗：典型值3W（全部通道输出20mA时）
功能特点：
- 每通道独立配置信号类型（电流/电压）和量程范围
- 内置16位高精度DAC，支持软件线性化校正
- 具备断线检测功能，输出回路开路时向处理器上报诊断
- 每通道配备LED状态指示灯（输出正常/故障/限幅）
- 支持远程在线校准，无需拆卸模块即可调整零点和满度
- 掉电时输出状态可配置，确保执行机构处于安全位置（全关或保持）
- 相比8通道版本，4通道版本的通道间隔离更彻底，串扰更低
应用场景：
- 燃气轮机燃料调节阀高精度开度控制（4~20mA驱动伺服放大器）
- 汽轮机轴封压力调节阀控制
- 锅炉过热汽温调节阀的精确控制
- 化工反应釜温度PID输出
- 变频器高精度频率给定（0~10V输出）
材质构成：
- PCB板：四层FR-4高TG板，含沉金工艺，信号层与电源层严格分离
- DAC芯片：高精度16位数模转换器（如Analog Devices AD5761系列），积分非线性INL≤±1LSB
- 运算放大器：低漂移精密运放（如OPA2277系列），温漂≤0.3μV/°C
- 基准电压源：高精度带隙基准（如ADR445），温度系数≤3ppm/°C
- 连接器：欧式接线端子，铜合金镀镍触点
- 外壳：金属屏蔽外壳，铝合金材质，EMC屏蔽效能≥60dB
结构特征：
- 标准欧洲卡尺寸（160mm × 100mm）
- 前面板：4组LED指示灯 + 4组接线端子 + 通道配置DIP开关
- 背面：高密度Pin & Socket连接器
- 模块厚度约25mm，重量约220g
工作原理：
处理器将控制算法计算出的数字量（如阀门开度73.5%）通过VMEbus传送至模块。模块内16位DAC将数字量转换为对应的模拟电压（如0~10V对应0~100%开度，则73.5%输出7.35V）。若配置为电流输出模式，则经V/I转换电路将电压转换为4~20mA电流（73.5%对应15.72mA）。电流信号经光电隔离后送至现场执行机构（如伺服放大器），驱动阀门动作到指定开度。处理器在下一扫描周期读取输出反馈，形成闭环控制。
安装要求：
- 安装于Mark VIe I/O机架，背板需提供+5V逻辑供电和+24V输出驱动供电
- 输出侧使用屏蔽双绞线，屏蔽层在机架侧单端接地
- 电流模式下负载电阻不超过600Ω（24V供电条件下）
- 电压模式下负载阻抗不低于10kΩ，否则精度下降
- 模块插入方向与背板key槽对齐
使用注意事项：
- 输出侧严禁短路，短路会损坏DAC芯片和运放
- 电流输出模式下严禁开路运行，会导致输出电压升高损坏后级设备
- 掉电模式需在组态时明确设定，错误设定会导致阀门全开或全关，造成安全事故
- 建议每6个月进行一次输出精度校准（4通道版本精度要求高，校准周期应短于8通道版本）
- 长期不用的通道建议设置为输出归零模式，避免阀门漂移
- 更换模块时需同步更新处理器组态，否则新模块的通道地址与程序不匹配
