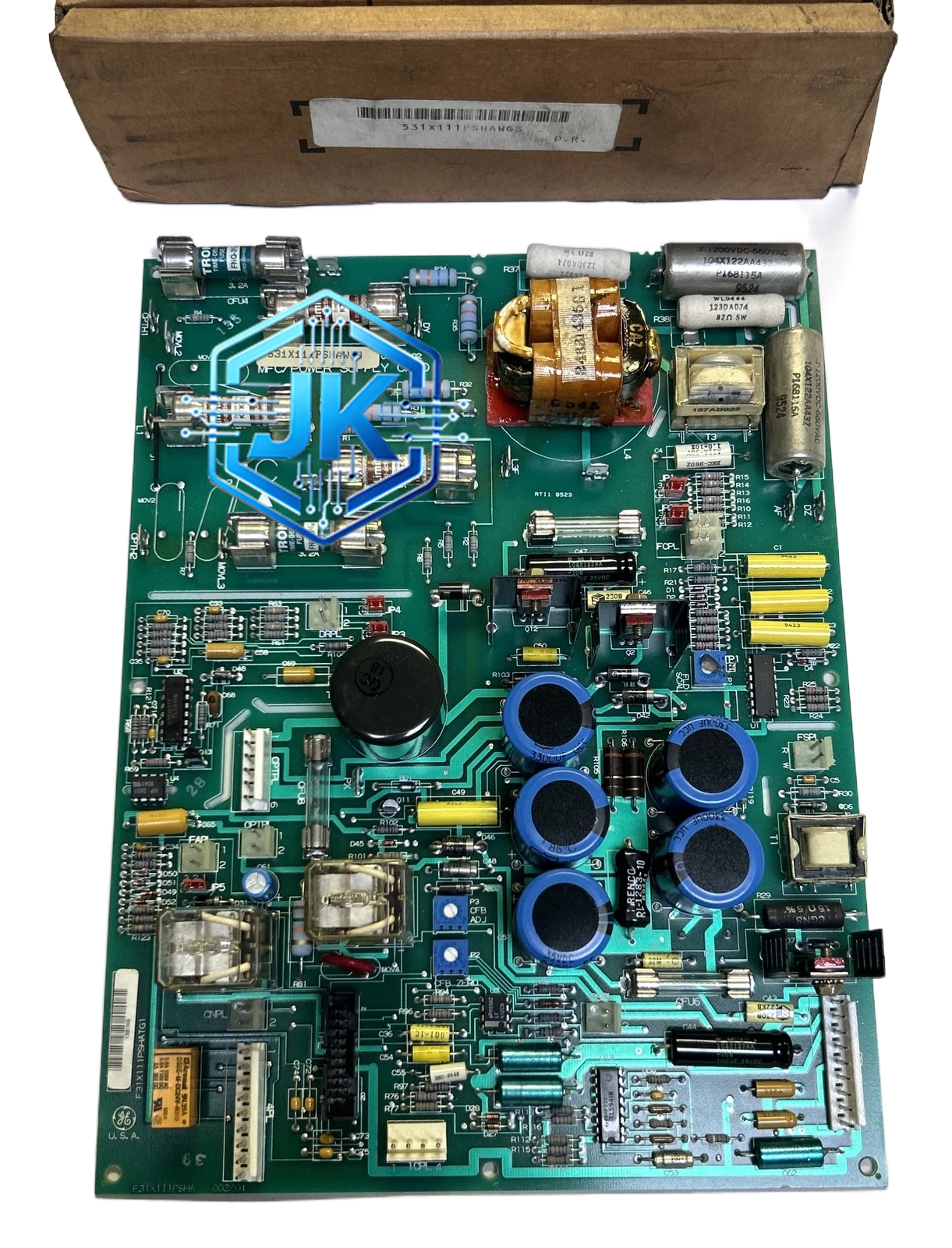

GE 531X111PSHAWG3
技术规格：
- 产品系列：GE Fanuc 90-70系列 / 531X系列
- 订货号解析：531X表示模拟量I/O，111表示4通道输出，PSH表示4~20mA电流输出，AWG3为配置版本
- 通道数量：4路独立模拟量输出
- 输出类型：4~20mA（两线制，由外部回路供电）
- 输出精度：±0.15%满量程 + 1个字（AWG3版本比ALG1精度更高）
- 分辨率：16位DAC，满量程65536级（AWG3版本比ALG1的12位更高）
- 采样速率：每通道最高10次/秒
- 输出阻抗：≤600Ω
- 负载能力：最大驱动500Ω负载（24V DC回路供电）
- 通道隔离：每通道独立隔离，隔离电压500V DC
- 工作电压：5V DC，机架背板供电
- 安装方式：90-70系列标准单槽插槽
- LED指示：每通道状态LED指示灯
功能特点：
- 16位高精度DAC：AWG3版本采用16位DAC（ALG1版本为12位），输出线性度和精度更高
- 4~20mA标准输出：与现场执行机构完全兼容
- 两线制输出：由外部回路供电，简化接线
- 通道独立隔离：每通道500V DC隔离
- 断线检测：支持输出断线检测
- 工程量转换：CPU直接写入工程值，模块自动转换
- 上电自动初始化：上电时输出自动置为0mA或4mA（可配置）
应用场景：
- 电厂锅炉给水调节阀的高精度4~20mA控制
- 石化装置中流量调节阀的精密控制
- 任何需要4路高精度4~20mA模拟量输出的90-70 PLC系统
性能参数：
| 参数项 | 数值 |
|---|---|
| 通道数 | 4路 |
| 输出类型 | 4~20mA（两线制） |
| DAC位数 | 16位 |
| 精度 | ±0.15%FS + 1字 |
| 分辨率 | 65536级 |
| 输出阻抗 | ≤600Ω |
| 隔离电压 | 500V DC/通道 |
| 工作温度 | 0℃ ~ 60℃ |
| 材质 | 阻燃ABS外壳，16位DAC芯片，光耦隔离 |
材质构成：阻燃ABS外壳，16位精密DAC芯片（如AD5422系列），高精度基准电压源，光耦隔离电路，运算放大器，弹簧端子排。
结构特征：单槽宽度，前面板有4组4~20mA输出接线端子和4个LED状态指示灯，后面板为总线连接器。
工作原理：CPU将工程值写入模块输出寄存器，16位DAC将数字量转换为模拟电压，经V/I转换电路转换为4~20mA电流信号输出。
安装要求：
- 外部回路供电需独立配置24V DC电源
- 负载电阻不超过500Ω（24V DC供电下）
- 4~20mA输出线使用屏蔽双绞线
使用注意事项：
- 外部回路供电电压必须在12V~30V DC之间
- 负载电阻超过500Ω时输出电流会下降
- 断线检测功能需在组态中启用
