描述

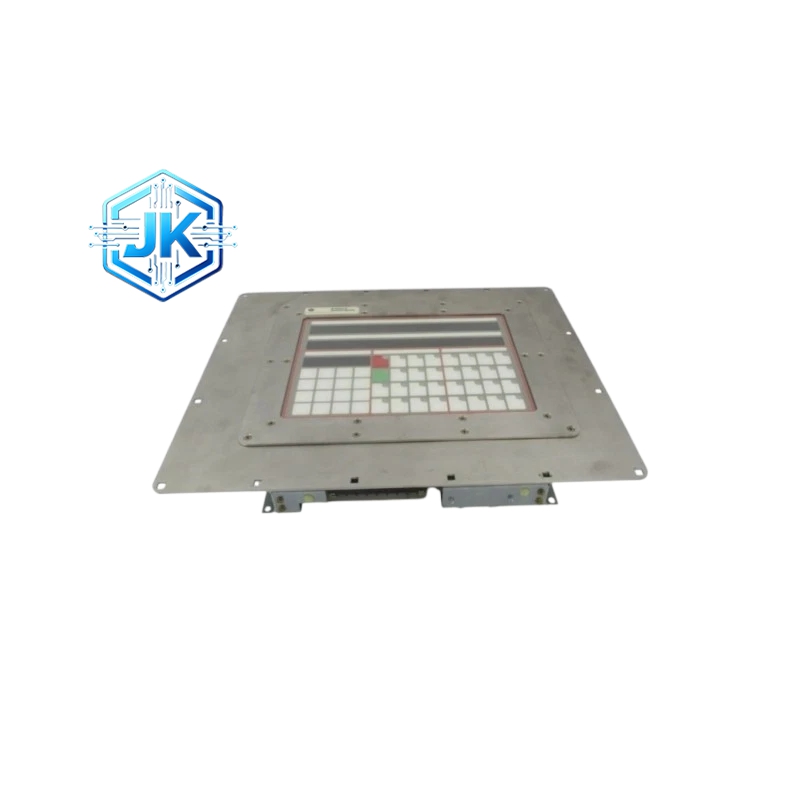

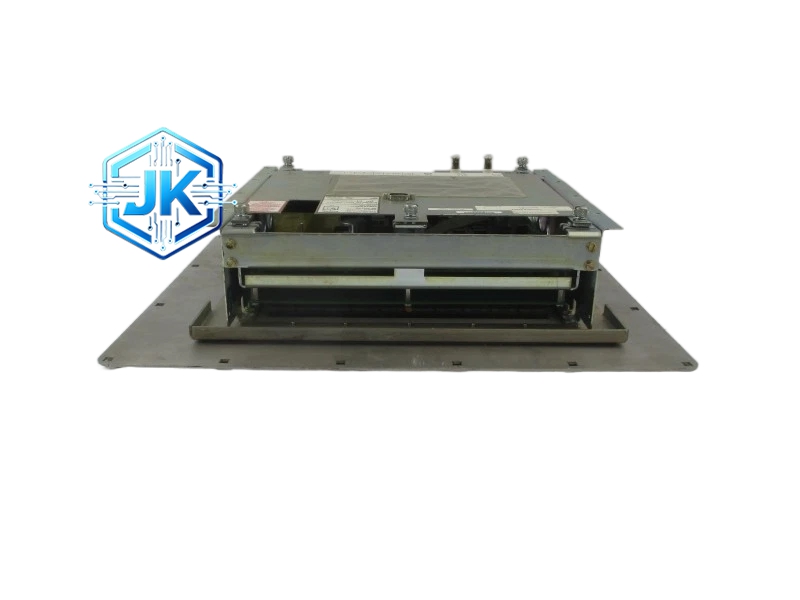

GE 3VUMJ610DI002115 变频驱动模块（Inverter Drive Module）
技术规格：
- 类型：IGBT功率驱动模块
- 输入电压：540-760V DC（直流母线电压）
- 输出电流：约150A连续（根据配套电机确定）
- 开关频率：2kHz – 8kHz可调
- IGBT规格：1200V / 150A IGBT模块
- 冷却方式：水冷或风冷（根据派生）
- 防护等级：IP20（柜内安装型）
- 通信接口：Profibus-DP / DeviceNet / Ethernet
功能特点：
- 高效率：采用第6代IGBT芯片，开关损耗降低30%
- 矢量控制：支持开环矢量控制（V/F）和闭环矢量控制（FOC）
- 多电机驱动：一台变频器可同时驱动多台电机
- 能量回馈：支持制动能量回馈至电网，节能效果显著
- 完善保护：过流、过压、欠压、过温、短路、接地故障全面保护
材质构成：
- 功率模块：IGBT芯片+FRD快恢复二极管，焊料为无铅锡膏
- 散热基板：DBC陶瓷基板（Al₂O₃），导热系数24W/m·K
- 外壳：铝合金压铸，表面阳极氧化处理
- 连接端子：铜排连接，螺栓紧固
结构特征：
- 模块化设计，可多个模块并联扩展功率
- 正面设有状态LED指示灯和通信接口
- 背面设有直流母线连接端子（P/N）和电机输出端子（U/V/W）
- 水冷版本设有进出水口，风冷版本设有散热风扇
工作原理：
直流母线电压经IGBT模块以PWM方式逆变输出三相交流电，通过调节PWM占空比和频率控制电机转速和转矩。控制算法采用SVPWM（空间矢量脉宽调制），有效降低谐波含量，减少电机发热和噪音。
应用场景：
- 大型水泵/风机变频调速
- 矿山提升机驱动
- 轧钢生产线主传动
- 船舶推进系统
- 大型压缩机驱动
安装要求：
- 安装于变频器柜内，与整流模块、控制模块配合使用
- 水冷版本需确保冷却水流量和水温满足要求（水温15-35°C，流量按模块数计算）
- 直流母线电缆使用铜排，截面积按电流密度2A/mm²选择
- 电机侧电缆使用屏蔽电缆，长度不超过100m（超过需加输出电抗器）
使用注意事项：
- 上电前必须确认直流母线无电压，使用万用表测量P-N间电压为0
- 水冷版本严禁在无水状态下运行，会触发水流保护停机
- 定期检查IGBT模块温度，超过85°C需降额运行
- 停电后需等待5分钟以上再操作，直流母线电容需放电完毕
