描述

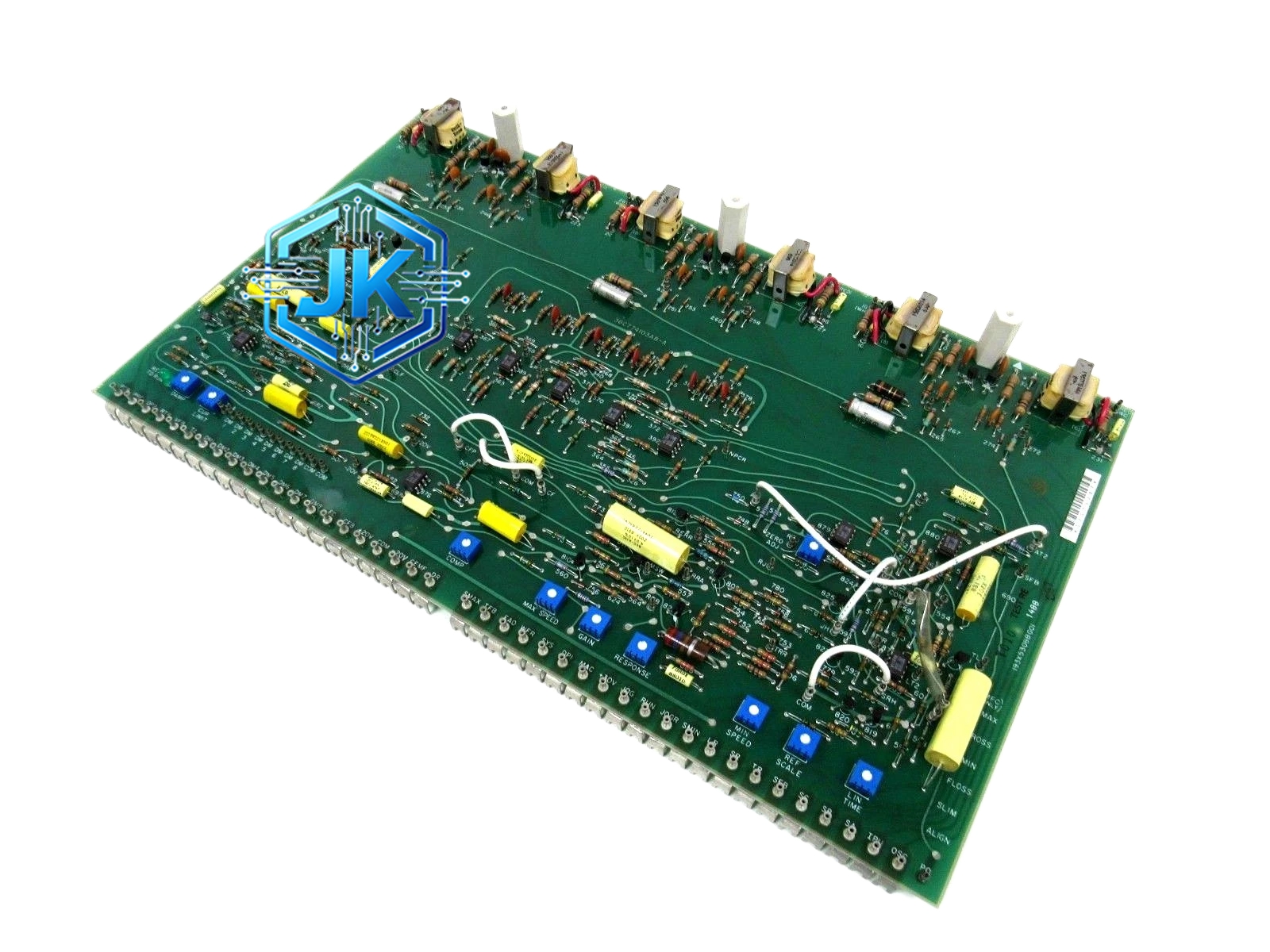

GE 36C774102AB-A 伺服驱动调节模块（Mark VI / Mark VIe 燃机控制系统专用）
技术规格：
- 控制模式：位置模式 / 速度模式 / 电流模式（可切换）
- 输入信号：4-20mA DC（两线制）或脉冲信号（0-10kHz）
- 位置分辨率：0.01%全行程（1DAC）
- 速度环带宽：大于50Hz
- 电流环带宽：大于500Hz
- 输出电流：连续2A，峰值4A（驱动伺服电机）
- 供电电压：5V DC（背板供电）+ 外部24V DC（功率级供电）
- 通信接口：GE SRTP高速串行总线 + 模拟量输入
- 工作温度：0℃ 至 +55℃
- 外形尺寸：标准VME单板尺寸（160mm×233.4mm）
- MTBF：超过100,000小时
- 防护等级：NEMA 4（前面板）
功能特点：
- 三闭环控制：位置环、速度环、电流环全数字实现，响应速度快、控制精度高
- 16位高分辨率DAC：65536级输出步进，阀门定位精度优于±0.05%全行程
- 自适应参数识别：上电自动识别伺服电机参数（电阻、电感、反电动势常数），无需手动设定
- 电子齿轮功能：支持电子齿轮比设定（1:1至1:10000），方便与上位机位置指令匹配
- 死区补偿：内置死区自动补偿功能，消除机械间隙对控制精度的影响
- 堵转保护：电流环立即限流至额定值的150%，持续3秒后报堵转故障
- 过温保护：模块内部PTC热敏电阻监测功率器件温度，超过85℃时降额输出
- LED状态指示：每通道配置Power、Run、Fault三色LED
应用场景：
- 燃气轮机燃料调节阀的精确位置控制（开度0-100%）
- 蒸汽轮机主汽阀/调节阀的伺服驱动
- 联合循环电厂旁路阀的快速动作控制（响应时间小于20ms）
- 大型风门/挡板的伺服驱动
- 工业过程中需要高精度阀门定位的场合
材质构成：
- PCB：FR-4 TG170，八层板设计，模拟层与数字层完全分开并设置屏蔽层
- PWM驱动芯片：专用伺服驱动ASIC（GE定制），工作频率20kHz
- D/A转换器：16位Σ-Δ型DAC，内置精密基准源（2.5V，温漂小于2ppm/℃）
- 功率器件：IGBT模块 + 快恢复二极管
- 隔离器件：高频变压器隔离 + 光耦隔离
- 接线端子：前面板4组3位螺丝端子（每通道：指令+、指令-、反馈+、反馈-）
- 外壳：铝合金压铸，表面阳极氧化处理，散热鳍片设计
结构特征：
- 标准3U VME高度
- 前面板配置4组3位螺丝端子（每通道一组）
- 前面板配置4组三色LED（绿色Power、绿色Run、红色Fault、黄色Diagnostic）
- 前面板配置DIP开关组（8位），用于设定控制模式和增益参数
- 背板侧标准64针DIN 41612欧式连接器
- 顶部配置散热鳍片，强制风冷或自然冷却
工作原理：
控制器通过SRTP总线发送16位位置指令至模块DSP。DSP根据当前控制模式，将指令与编码器反馈值进行比较，经PID运算后输出电流指令。电流指令经PWM调制后驱动IGBT功率模块，产生三相PWM波形驱动伺服电机。位置环采样周期1ms，速度环采样周期0.5ms，电流环采样周期0.1ms，保证系统响应快速且稳定。编码器实时反馈阀门实际位置，形成闭环控制。
安装要求：
- 安装于VME/VME64背板，确保背板5V供电稳定（5V±5%）
- 伺服电机信号线使用屏蔽双绞线，屏蔽层单端接地
- 模块地址通过DIP开关设定，同一总线上地址不重复
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
- 模块与功率器件之间需留有不小于50mm散热间距
使用注意事项：
- 严禁在未接伺服电机的情况下空载运行驱动器超过10秒，会烧毁IGBT
- 伺服电机参数自动识别仅在首次上电时执行，更换电机后需重新识别
- 模拟量指令信号范围4-20mA对应0-100%行程，严禁超过20mA
- 编码器线接线错误会导致电机飞车，接线前务必确认A/B/Z相序与驱动器一致
- 堵转发生后需先排除机械卡阻原因再复位，严禁反复强制复位
- 固件升级通过GE ToolboxST进行，升级时驱动器必须断电
