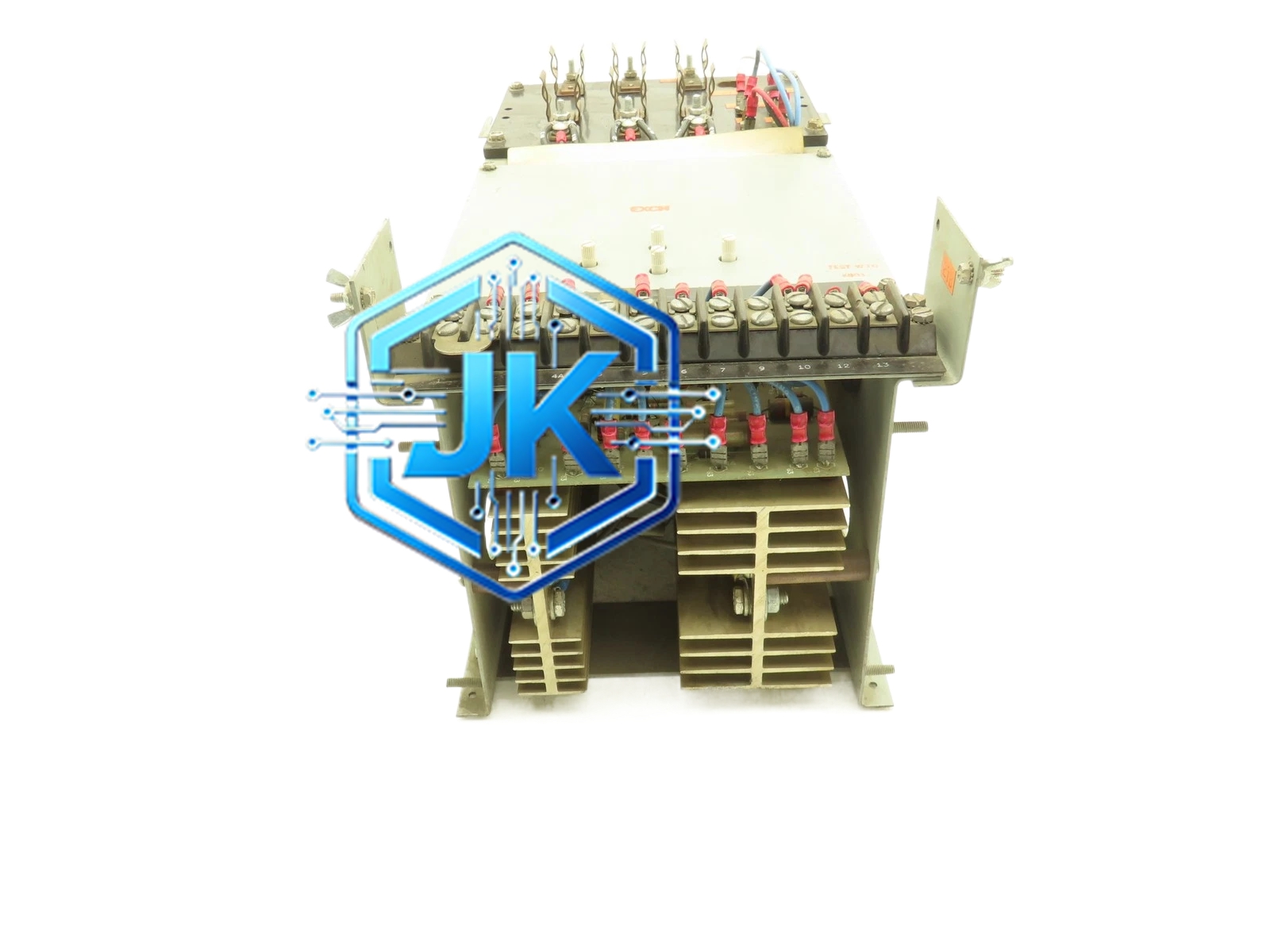

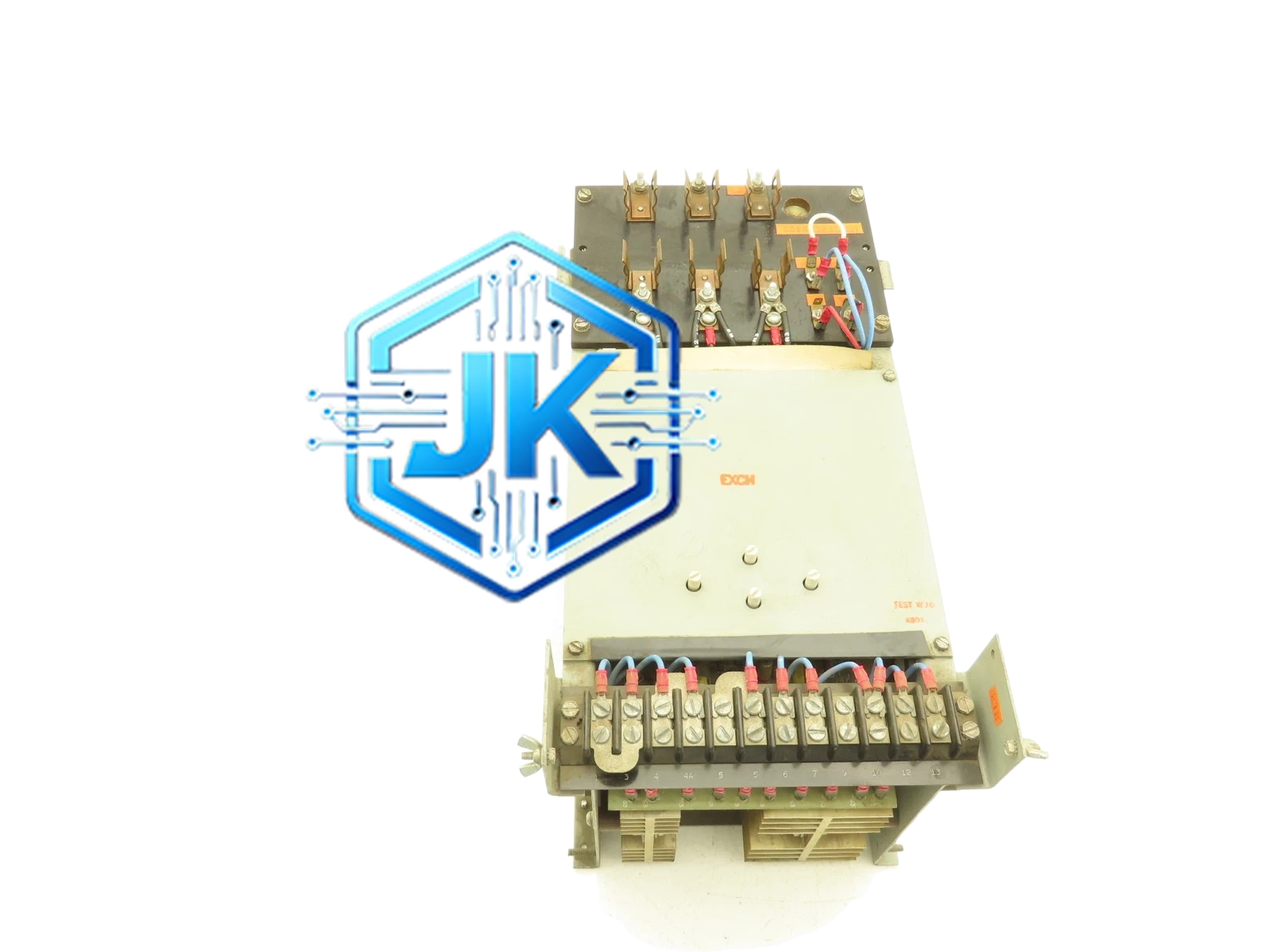

GE 331X232ACG03 — 模拟量输出模块（4通道电流输出）
技术规格：
- 通道数：4路独立模拟量输出
- 输出信号类型：4~20mA DC（两线制/四线制可配置）
- 输出精度：±0.05%满量程（典型值），±0.1%最大值（优于8通道版本）
- 分辨率：16位DAC，满量程输出分辨率优于0.001%
- 负载能力：最大驱动750Ω负载（24V供电时），优于8通道版本的600Ω
- 输出更新速率：每通道最高20次/秒（20 SPS），是8通道版本的两倍
- 隔离方式：每路输出通道1500V DC光电隔离，通道对地隔离，通道间隔离
- 供电电压：+5V DC（板卡级逻辑供电），+24V DC（输出驱动级，外部提供）
- 掉电保护：支持输出保持（Hold Last Value）、输出归零（Fail to Zero）、输出满度（Fail to High）三种模式
- 线性度：±0.02%满量程
- 温度漂移：≤2ppm/°C（典型值）
- 安装方式：Mark VIe I/O机架标准插槽
- 功耗：典型值3W
功能特点：
- 高精度16位DAC，输出漂移极低，适合长时间连续运行的关键控制回路
- 每通道独立配置输出范围（如4~20mA对应0~100%开度，或4~20mA对应-50~+50°C）
- 内置D/A转换器，支持线性化校正和温度补偿
- 具备断线检测功能，输出回路开路时立即向处理器上报诊断报警
- 具备短路检测功能，输出回路短路时立即切断输出并报警
- 每通道配备LED状态指示灯（绿色：正常输出，红色：故障）
- 支持远程在线校准，无需拆卸模块即可调整零点和满度
- 掉电时输出状态可配置，确保执行机构处于安全位置（全开、全关或保持）
- 通道间完全独立，一路故障不影响其他通道
应用场景：
- 燃气轮机燃料调节阀开度控制（4~20mA驱动电液伺服放大器）
- 锅炉给水调节阀PID控制输出
- 汽轮机减温水调节阀控制
- 化工过程中关键流量控制阀的连续调节
- 冷却水温度调节阀的精密控制
- 变频器频率给定信号输出（高精度版本）
材质构成：
- PCB板：六层FR-4高TG（Tg≥170°C）玻璃纤维环氧树脂板，含沉金工艺，电源层与信号层严格分离，板面涂覆三防漆
- DAC芯片：高精度16位数模转换器（如Analog Devices AD5764系列），内置基准电压源，温漂≤1ppm/°C
- 运算放大器：低漂移精密运放（如Texas Instruments OPA227系列），温漂≤0.3μV/°C，偏置电流≤1nA
- V/I转换电路：精密电阻网络（0.01%精度金属膜电阻），确保电流输出精度
- 连接器：高可靠性欧式接线端子，铜合金镀镍触点，抗氧化性能优良
- 外壳：金属屏蔽外壳，铝合金材质，表面喷塑处理，EMC屏蔽效能≥55dB
结构特征：
- 标准欧洲卡尺寸（160mm × 100mm），符合IEEE 1101.1 / IEEE 1101.10规范
- 前面板：4组LED指示灯（每通道2个：输出正常、故障）+ 4组接线端子排
- 背面：高密度Pin & Socket连接器，含+24V输出驱动供电引脚和掉电模式选择跳线
- 模块厚度约25mm，重量约250g
- 前面板设有掉电模式选择跳线（3档：保持/归零/满度），便于现场配置
工作原理：
处理器将控制算法（如PID）计算出的数字量（如阀门开度72.5%）通过VMEbus传送至模块。模块内16位DAC将数字量转换为对应的精密模拟电压，再经高精度V/I转换电路（基于运算放大器和精密电阻网络）转换为4~20mA电流输出。电流信号经光电隔离后送至现场执行机构（如调节阀伺服放大器），驱动阀门动作到指定开度。处理器在下一扫描周期（最快50ms）读取输出反馈，与设定值比较后调整输出，形成闭环控制。掉电时，模块根据跳线设定输出保持、归零或满度，确保阀门处于安全位置。
安装要求：
- 安装于Mark VIe标准I/O机架，背板需提供+5V逻辑供电和+24V输出驱动供电
- 输出侧使用屏蔽双绞线（截面0.5~2.5mm²），屏蔽层单端接地
- 负载电阻不超过750Ω（24V供电条件下）
- 模块插入方向与背板key槽对齐，禁止带电插拔
- 机架需可靠接地，接地电阻小于4Ω
- 掉电模式跳线需在组态时确认，与现场执行机构的安全要求匹配
使用注意事项：
- 输出侧严禁短路，短路会损坏DAC芯片和V/I转换电路
- 感性负载需并联续流保护（续流二极管或RC吸收回路）
- 掉电模式需在组态时明确设定并现场验证，错误设定会导致阀门全开或全关，造成安全事故
- 建议每6个月进行一次输出精度校准（使用标准电流表测量）
- 长期不用的通道建议设置为输出归零模式
- 模块存储环境温度需在-20°C至+70°C之间，相对湿度不超过85%无凝露
- 更换模块时需先将处理器置于STOP模式，断开背板电源后操作
