描述

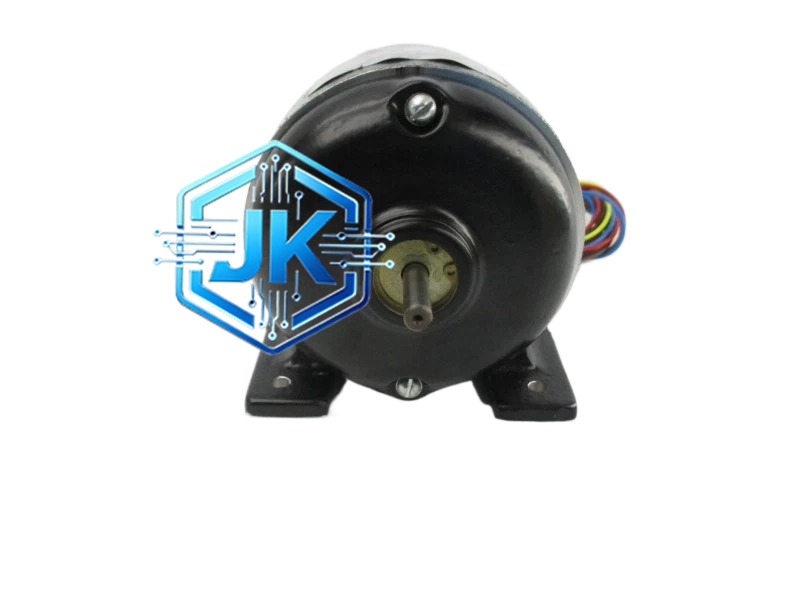

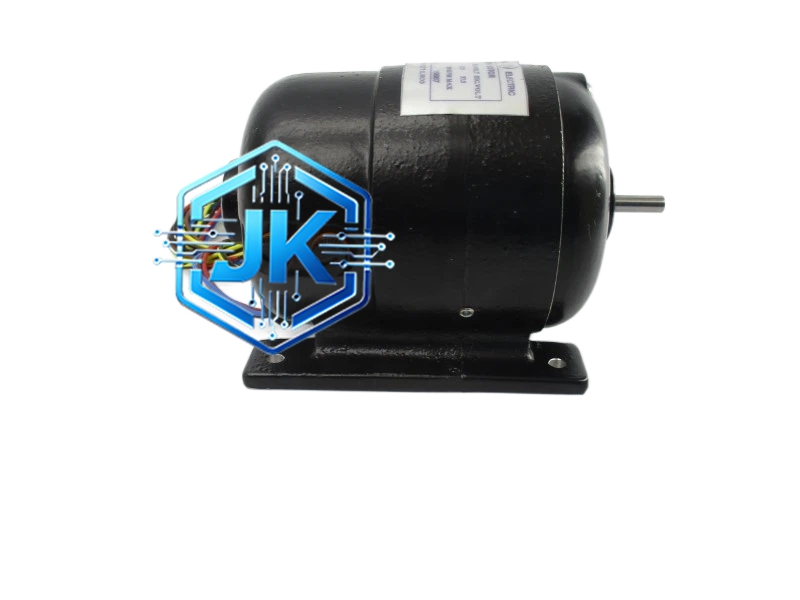

GE 2JD123A1A115V200RPM 直流伺服电机（GE Speedtronic Mark V / Mark VI 燃机控制系统专用）
技术规格：
- 电机类型：他励式直流伺服电机（带永磁体励磁）
- 额定电压：115V DC
- 额定转速：200 RPM（空载）
- 额定扭矩：约2.5 N·m（连续），峰值7.5 N·m
- 额定功率：约50W（连续）
- 励磁方式：永磁体励磁（他励绕组用于调速）
- 编码器：12位增量式编码器，分辨率4096脉冲/转
- 控制模式：速度模式 / 位置模式（可切换）
- 供电电压：115V DC（励磁绕组） + 驱动PWM信号
- 通信接口：GE SRTP高速串行总线
- 防护等级：IP54（防尘、防溅水）
- 工作温度：-20℃ 至 +50℃
- 绝缘等级：F级（155℃）
- 外形尺寸：约150mm×100mm×180mm（含编码器）
- 重量：约4.0kg
- MTBF：超过80,000小时
功能特点：
- 115V DC供电：与Mark V/VI控制系统直流母线直接匹配，无需额外电源转换
- 200 RPM低转速大扭矩：专为阀门驱动设计，低转速下输出大扭矩，无需减速机
- 12位增量编码器：4096脉冲/转，位置分辨率约0.088°，满足阀门精确控制需求
- 他励式调速：通过改变励磁绕组电流实现无级调速，调速范围1:10
- 堵转保护：电流环限流至额定值的150%，持续3秒报堵转故障
- 过温保护：电机内部PTC热敏电阻监测绕组温度，超过155℃时报警
- LED状态指示：运行时LED常亮，故障时LED闪烁
应用场景：
- 燃气轮机燃料调节阀（FSRV）开度驱动
- 进气导叶（IGV）角度驱动
- 可调静叶（VSV）位置驱动
- 蒸汽轮机调节阀驱动
- 联合循环电厂旁路阀驱动
材质构成：
- 定子铁芯：0.5mm冷轧硅钢片，叠压系数大于95%
- 定子绕组：无氧铜线（纯度99.97%），F级绝缘漆
- 转子：硅钢片叠压 + 永磁体（NdFeB），耐温150℃
- 换向器：铜质换向器，银石墨电刷
- 轴承：日本NSK或德国FAG品牌，密封型深沟球轴承
- 编码器：玻璃光栅盘 + LED读头，12位分辨率
- 外壳：铝合金压铸，表面阳极氧化处理，IP54防护
- 出线端子：航空插头（MIL-DTL-5015标准），12芯
结构特征：
- 圆柱形电机本体，尾部配置编码器和航空插头
- 前端配置法兰安装面（符合NEMA标准），带4个安装孔
- 外壳配置散热鳍片，自然冷却
- 编码器通过弹性联轴器与电机轴连接
- 航空插头包含：励磁+/励磁-、电枢+/电枢-、编码器A/B/Z、温度传感器、刹车线
工作原理：
控制器通过SRTP总线发送速度/位置指令至伺服驱动器。驱动器根据指令控制PWM占空比，驱动电机电枢绕组电流。他励绕组由115V DC恒定供电，永磁体提供基础磁场。通过调节电枢电流大小和方向控制电机转速和转向。编码器实时反馈转速和位置，形成闭环控制。堵转时电流急剧上升，电流环在100μs内限流保护。
安装要求：
- 通过法兰固定于执行机构上，法兰螺栓扭矩为5N·m
- 励磁线（115V DC）使用2.5mm²铜线，电枢线使用1.5mm²铜线
- 编码器线使用双绞屏蔽线，最大长度30米
- 航空插头连接时确保锁紧螺母拧紧
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
使用注意事项：
- 励磁电压必须为115V DC，严禁接入交流电源，会烧毁励磁绕组
- 电枢线不可接反，接反会导致电机反转
- 换向器和电刷需定期检查，电刷磨损至原长1/3时必须更换
- 编码器线接线错误会导致电机飞车，接线前务必确认A/B/Z相序
- 长期不用的电机需每月通电运行10分钟，防止换向器氧化
- 堵转后需先排除机械卡阻再复位，严禁反复强制复位
