描述

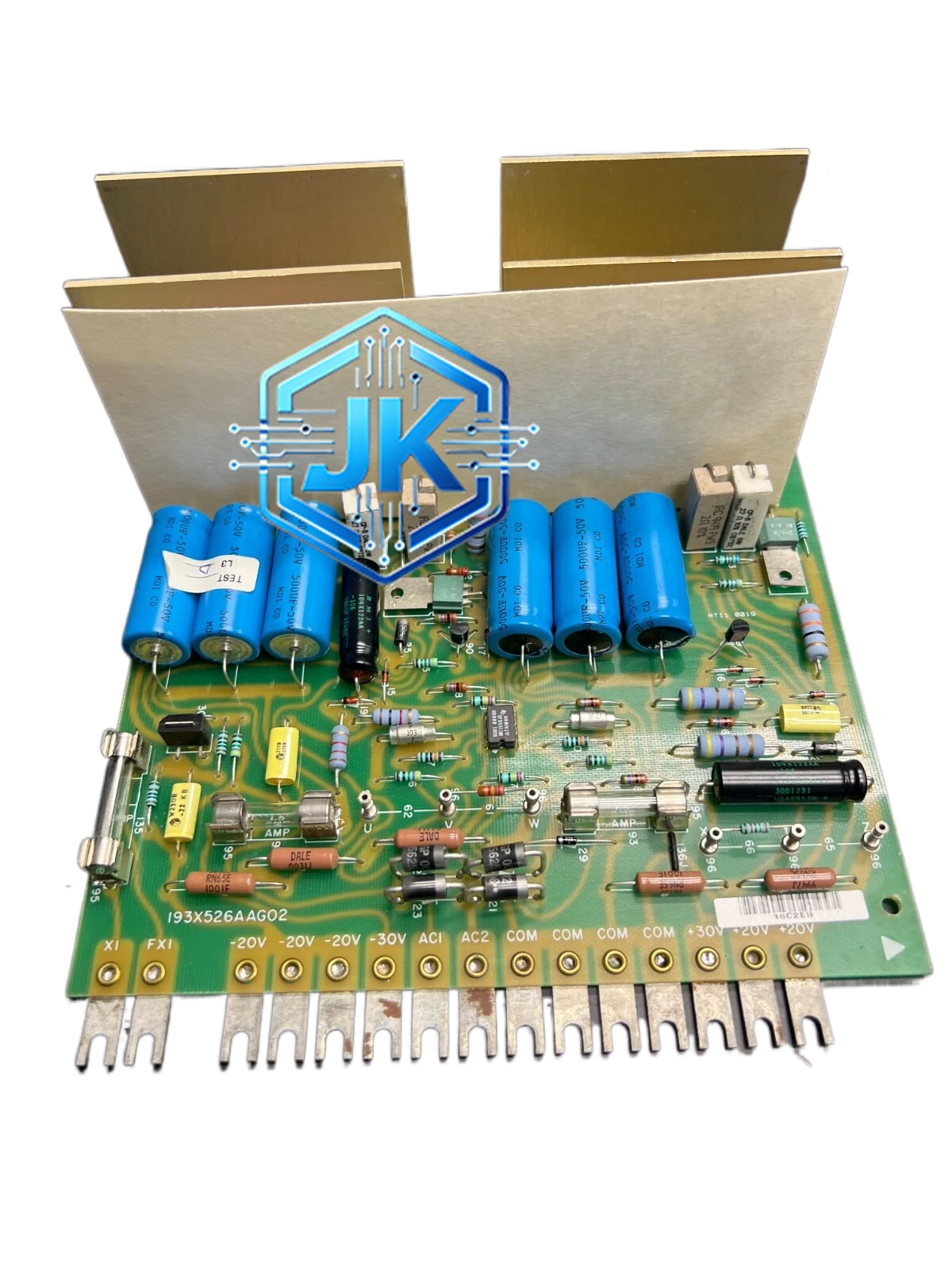

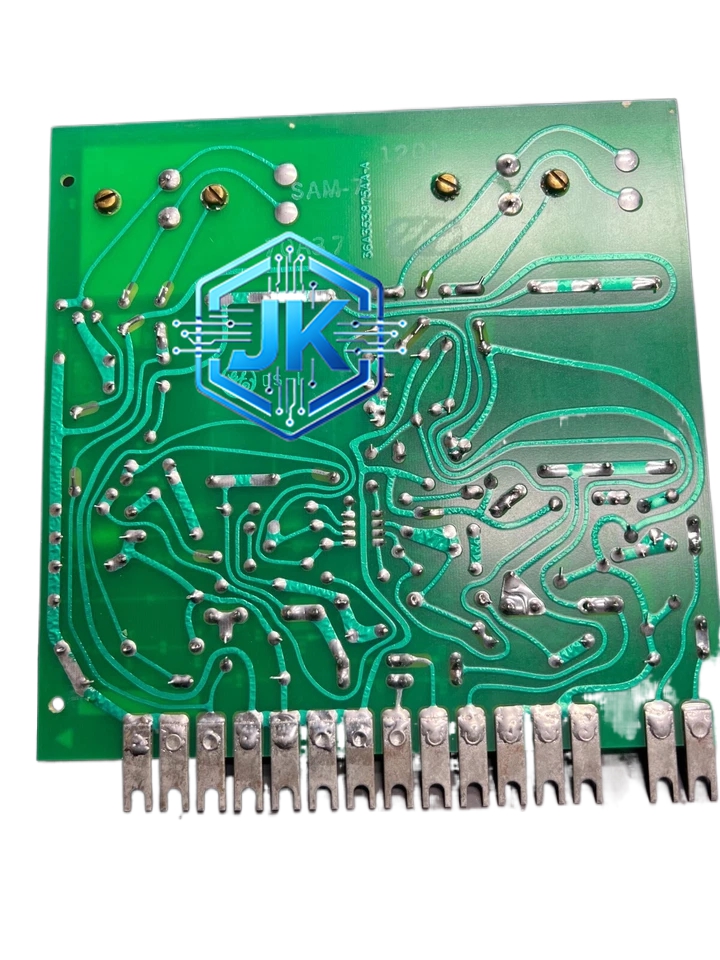

GE 193X526AAG02 电源供应板/稳压模块
功能特点：
- 多路稳压输出：提供+5V、+15V、-15V、+24V等多种直流电压输出，满足不同模块的供电需求
- 高精度稳压：输出电压精度优于±1%，负载调整率优于±0.5%
- 低纹波噪声：输出纹波小于50mVp-p（+5V输出），确保模拟量模块的测量精度
- 过流保护：每路输出独立过流保护，过流时自动限流并触发报警
- 短路保护：输出短路时自动切断，保护电源模块和负载
- 过温保护：内置温度传感器，模块温度超过85°C时自动降额或关机
- 电源冗余切换：支持双电源冗余配置，主电源故障时自动切换至备用电源，切换时间小于10ms
- 电源状态监测：内置电源状态监测电路，可实时检测各路输出电压是否正常
- 插拔式结构：标准VME/PCI总线接口，支持带电插拔（Mark VI系统）
技术规格：
| 参数项 | 规格值 |
|---|---|
| 输入电压 | AC 115V / 230V（自动识别） |
| 输出电压 | +5V DC / ±15V DC / +24V DC |
| 输出电流 | +5V：最大5A；±15V：最大0.5A；+24V：最大2A |
| 电压精度 | ±1% |
| 纹波噪声 | ≤50mVp-p（+5V） |
| 切换时间 | 小于10ms（冗余模式） |
| 保护功能 | 过流、短路、过温、过压 |
| 工作温度 | 0°C ~ +60°C |
| 安装方式 | 插入Mark V/Mark VI I/O底板 |
| 版本标识 | AAG02 = 特定项目版本 |
| 尺寸 | 标准VME/6U尺寸 |
应用场景：
- Mark V/Mark VI DCS控制器机柜内的集中供电
- 独立子系统（如SIS安全仪表系统）的电源供应
- 需要多路稳压电源的工业控制柜
材质构成：
- PCB板：FR-4玻璃纤维环氧树脂基板，4层板设计
- 变压器：铁氧体磁芯高频变压器，效率高、体积小
- 稳压芯片：高精度线性稳压器（如LM78xx系列或 equivalent）
- 滤波电容：低ESR电解电容 + 陶瓷电容组合
- 端子：磷铜镀镍，耐插拔
使用注意事项：
- 输入电源电压必须与模块额定电压一致，严禁接错（115V/230V自动识别但不可超出范围）
- 输出端子严禁短路，虽然有保护但会触发报警并切断输出
- 冗余电源配置时，主备电源必须同型号、同批次
- 定期检查各路输出电压，偏差超过±2%时应更换模块
- 模块不支持带电插拔（Mark V系统），Mark VI系统需在维护模式下操作
