描述

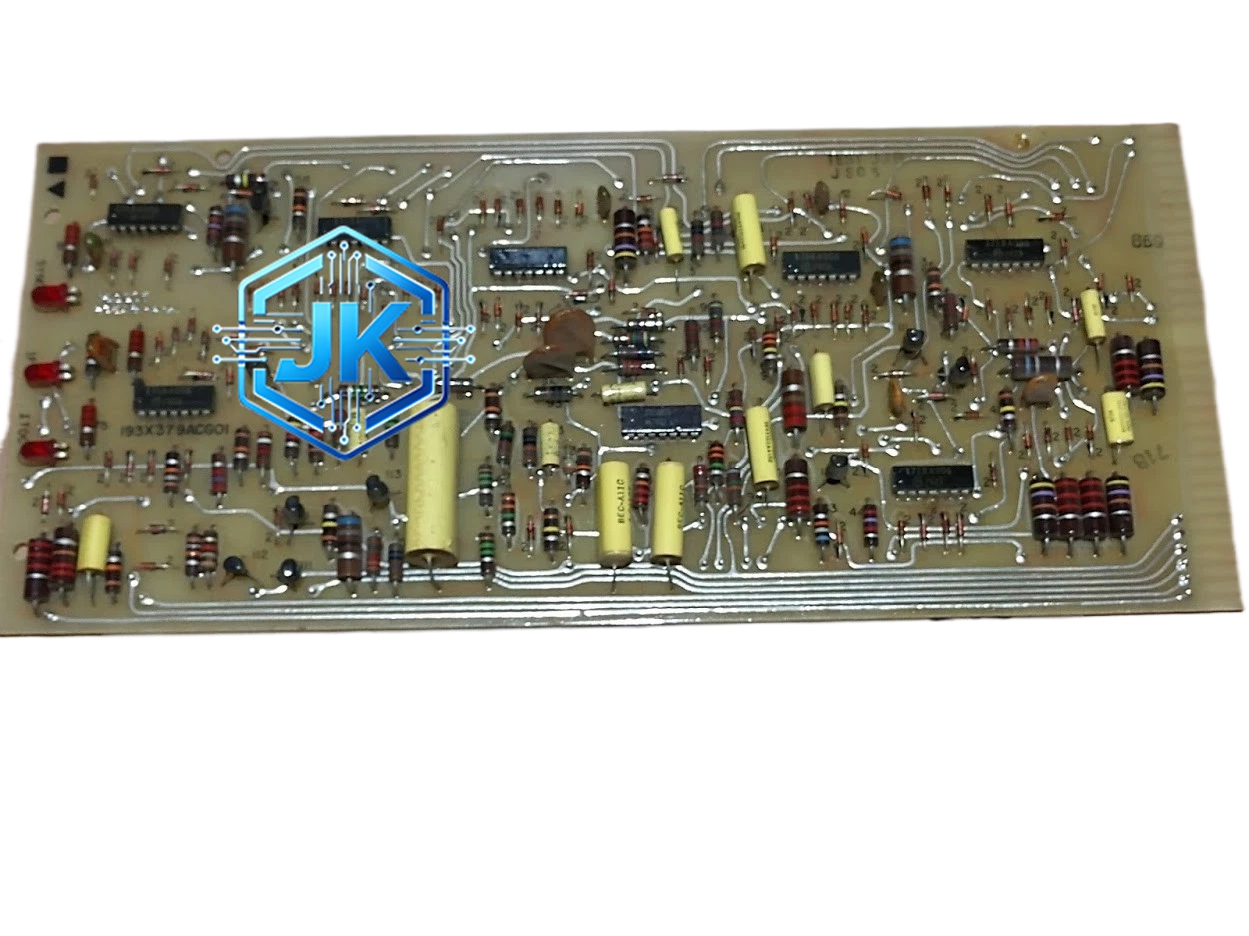

GE 193X-379ACG01 — Series 90-30 模拟量输出模块（4 通道）
技术规格：
- 通道数：4 通道模拟量输出
- 输出类型：4-20mA（两线制）/ 0-20mA / 0-10V / 0-5V（软件配置，每通道独立设置）
- 输出精度：±0.05% 满量程（典型值），±0.1% 最大值
- 分辨率：16 位 D/A 转换
- 输出阻抗：电流模式大于 500Ω（两线制），电压模式小于 100Ω
- 通道间隔离：250V DC 电气隔离（每 2 点一组）
- 响应时间：小于 10ms（0 至 100% 阶跃）
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 背板总线：90-30 Genius Bus
- 供电：24VDC，由 Genius Bus 供电
- 功耗：约 2.5W
- 尺寸：约 25mm × 90mm × 75mm
- 重量：约 0.15kg
功能特点：
- 双模式输出：每通道可独立配置为 4-20mA 电流或 0-10V 电压，无需更换硬件
- 两线制电流输出：4-20mA 两线制，现场只需两根线，大幅减少布线成本
- 高精度 16 位：分辨率达 1/65536，满足精密控制需求
- 每 2 点一组隔离：组间隔离 250V，彻底消除通道间串扰
- 断线检测：支持，电流低于 3.5mA 时触发报警
- LED 指示：每通道配有绿色 LED（正常）和红色 LED（报警）
应用场景：
- 调节阀开度控制（4-20mA 驱动气动执行机构）
- 变频器频率给定（0-10V 输出）
- 风机转速控制
- 化工过程流量控制
材质构成：
- 外壳：阻燃 PC+ABS 工程塑料，UL94 V-0 等级，灰色
- PCB：4 层 FR-4 板，模拟区加装金属屏蔽罩
- D/A 转换器：16 位精密 DAC（TI DAC8568 或同等品质）
- V/I 转换电路：精密运放 + 250Ω 金属箔电阻
- 接线端子：弹簧夹紧式，镀金触点，额定电流 10A
- 连接器：Genius Bus 专用连接器，镀金
工作原理：
CPU 经 Genius Bus 下发数字设定值至模块，16 位 DAC 将数字量转换为精确电压信号。电流模式下，电压信号经 V/I 转换电路转换为 4-20mA 电流输出。电压模式下，电压信号经缓冲放大后直接输出 0-10V 电压。每路输出均有独立的稳压反馈环路和过流保护电路。
安装要求：
- DIN 导轨安装或插在 CPU 侧面 I/O 扩展槽中
- 4-20mA 信号使用屏蔽双绞线，屏蔽层单端接地
- 0-10V 信号使用屏蔽双绞线，屏蔽层单端接地
- 接线端子扭矩 0.5-0.8 N·m
使用注意事项：
- 电流模式下严禁接入电压信号，电压模式下严禁接入电流信号，否则将烧毁 V/I 转换电路
- 两线制模式下负载电阻不得超过 500Ω（24V 供电时）
- 更换模块后必须在 PME 中逐通道重新配置输出类型和量程
- 建议每 12 个月进行一次通道精度校验
