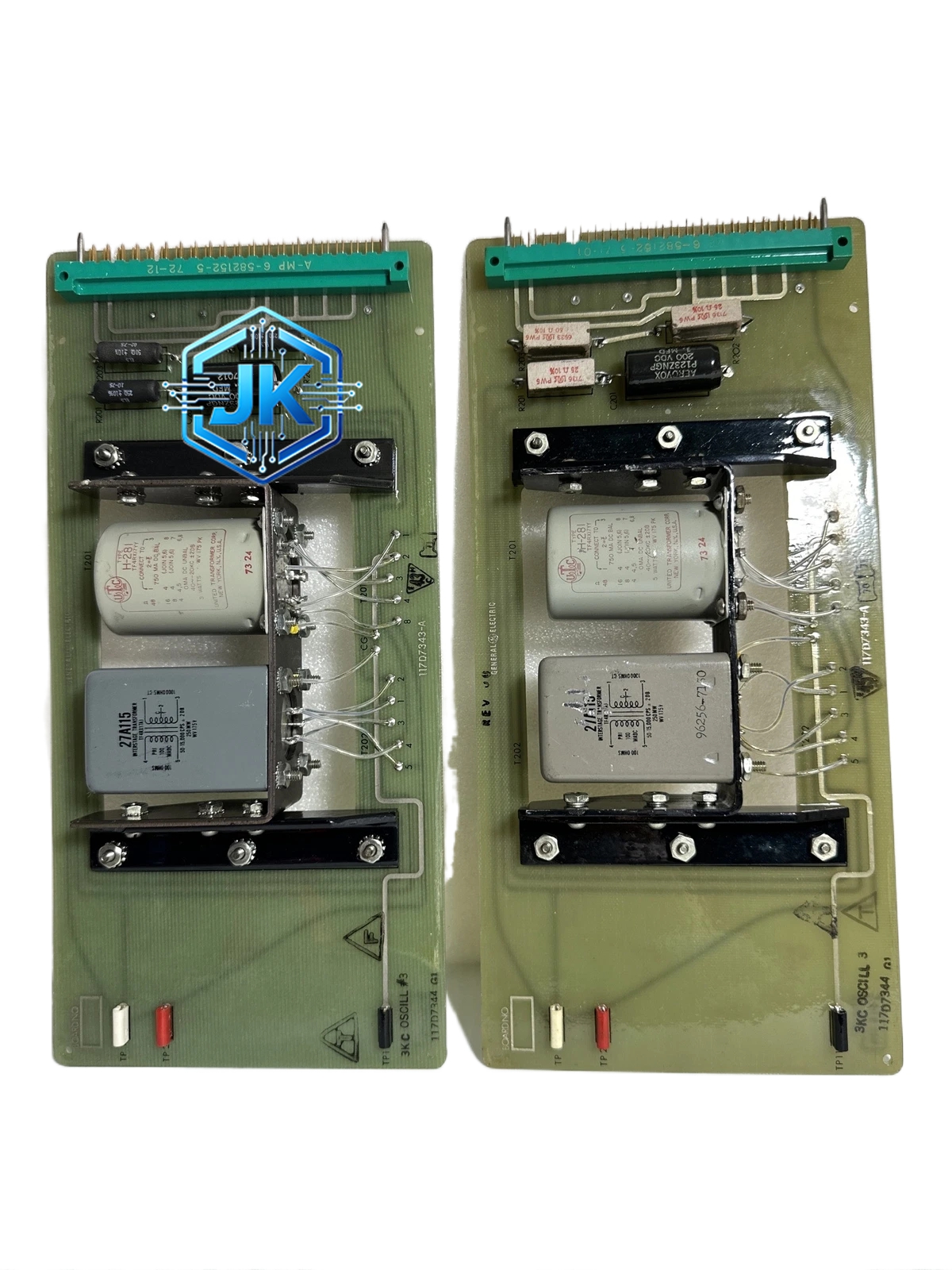

GE 133D6347-G1 — Mark II/Mark IIe 速度控制模块

产品简介
该模块是 GE 早期 Mark II 及 Mark IIe 系列燃气轮机控制系统中的速度控制模块,属于 Mark II 系统中负责转速调节的核心模块。该模块接收转速传感器信号,与设定值进行比较后输出控制信号驱动燃料阀和导叶执行机构,实现燃气轮机的转速控制和负荷调节。Mark II 系统是 GE 在 1970 至 1990 年代大量部署的燃气轮机控制平台,该速度控制模块至今仍在全球大量老电厂中运行,是 GE 早期燃气轮机控制系统中最关键的调节模块之一。

分类:
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE 133D6347-G1 — Mark II/Mark IIe 速度控制模块

技术规格

  • 控制回路:单回路 PID 速度控制
  • 输入信号:转速传感器信号(磁电式或涡流式,4-20mA 或 mV 级)
  • 转速范围:0 至 110% 额定转速(典型 3000 RPM 或 3600 RPM)
  • 控制精度:±0.1% 额定转速
  • PID 参数:比例带 1-100%,积分时间 0.1-100 秒,微分时间 0-10 秒(全部可调)
  • 输出信号:4-20mA(驱动燃料阀执行机构)
  • 响应时间:小于 200ms(0 至 100% 阶跃)
  • 工作温度:0°C 至 +55°C
  • 背板总线:VMEbus(Mark II)或 VersaBus(Mark IIe)
  • 供电:+5V / +12V / -12V,由背板提供
  • 功耗:约 4W
  • 尺寸:单宽度 VME 模块,约 160mm × 233.4mm × 22mm
  • 重量:约 0.3kg

功能特点

  • 单回路 PID:内置完整 PID 算法,比例、积分、微分参数全部可通过前面板电位器或软件调整
  • 转速设定:支持本地设定和远程设定两种模式,远程设定由上级负荷控制系统下发
  • 输出限幅:输出信号可设置上下限(如 4-20mA 对应 0-100% 燃料阀开度),防止执行机构超限
  • 软手动/硬手动:支持软件手动和硬件手动两种操作模式,调试和运行均方便
  • LVDT 反馈:接收燃料阀位置反馈信号(LVDT),实现阀位闭环控制
  • 超速保护:内置超速保护逻辑,转速超过 110% 时自动关断燃料阀

应用场景

  • 火力发电厂 Mark II 燃气轮机转速控制
  • 联合循环电厂 Mark II 燃气轮机转速和负荷调节
  • 工业燃气轮机转速控制
  • 老电厂 Mark II 系统改造和备件更换

材质构成

  • 外壳:镀锌钢板冲压框架,表面喷粉涂层
  • PCB:4 层 FR-4 板,模拟区与数字区物理隔离
  • 运算放大器:TI TL074 四运放
  • PID 芯片:Analog Devices AD536 或同等精度模拟 PID 芯片
  • 接线端子:铜合金弹簧端子,镀金触点
  • 连接器:96 针 DIN 41612 背板连接器

工作原理
转速传感器信号经端子进入模块,首先经过信号调理电路(放大、滤波)转换为标准电压信号。该电压信号与设定值(由电位器或远程信号设定)进行比较,偏差信号送入 PID 控制器。PID 控制器输出经功率放大后转换为 4-20mA 电流信号,驱动燃料阀执行机构动作。LVDT 反馈信号构成阀位闭环,确保阀位精确跟踪控制指令。

安装要求

  • 插入 Mark II/Mark IIe 机架任意单宽度 VME 插槽
  • 转速传感器信号使用屏蔽双绞线,屏蔽层单端接地
  • 4-20mA 输出使用屏蔽双绞线,屏蔽层单端接地
  • 接线端子扭矩 0.5-0.8 N·m

使用注意事项

  • PID 参数调整需在机组停机状态下进行,运行中调整幅度不超过 ±10%
  • 转速传感器信号极性接反将导致转速显示偏低,接线时务必确认极性
  • 模块长期不用时建议保留在机架中通电,以维持校准状态
  • 更换模块后需在 Toolbox 中重新配置 PID 参数和转速设定范围
  • 建议每 12 个月进行一次转速控制精度校验
