描述

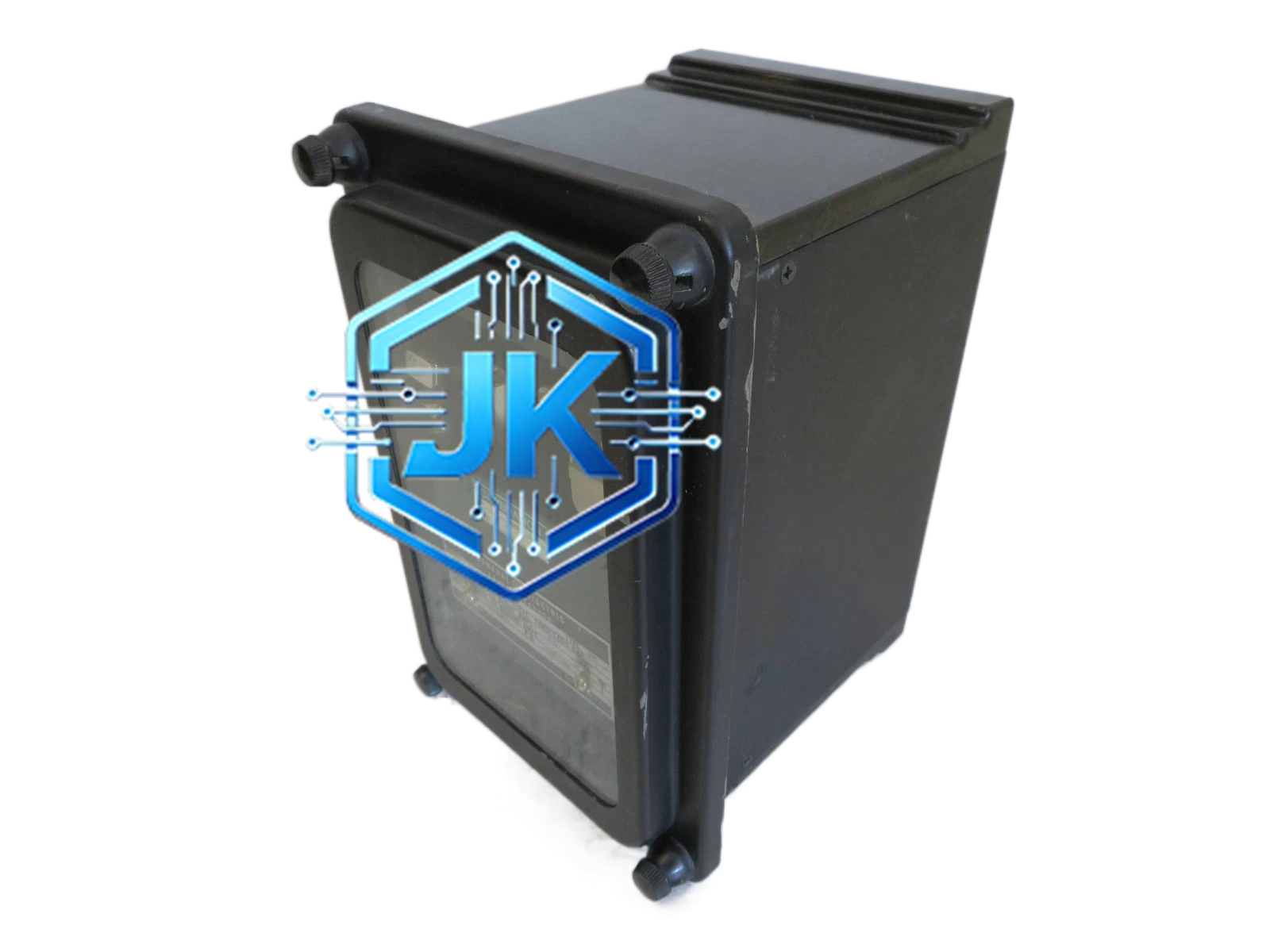

GE 12CHC12A2A — Mark VIe 12 通道模拟量输入模块
技术规格：
- 通道数量：12 通道，全部独立配置
- 输入信号类型：
- 热电偶：J、K、T、E、N、R、S、B 八种分度号
- 热电阻：Pt100、Pt1000、Cu50、Cu100（两线/三线/四线）
- 电压：0 至 10V DC、0 至 5V DC、-10V 至 +10V DC
- 电流：4 至 20mA、0 至 20mA
- A/D 分辨率：16 位 sigma-delta 型
- 热电偶精度：±0.25°C 满量程（C12A2A 版本，比旧版 ±0.5°C 提升 50%）
- 热电阻精度：±0.12°C（四线制 Pt100，C12A2A 版本）
- 电压精度：±0.08% 满量程（C12A2A 版本）
- 电流精度：±0.08% 满量程（C12A2A 版本）
- 冷端补偿精度：±0.2°C（C12A2A 版本，二次多项式拟合）
- 采样速率：每通道 10 次/秒，12 通道同时采样
- 通道间隔离：500V DC 通道对通道，500V DC 通道对地
- 工作温度：0°C 至 +60°C
- 供电：+5VDC，机架背板供电
- 功耗：约 5W（12 通道功耗比 8 通道模块高）
- 尺寸：标准 Mark VIe 模块宽度
- MTBF：大于 150,000 小时
功能特点：
- 12 通道全部独立配置，一块模块替代多种单一功能模块
- C12A2A 固件支持更精确的冷端补偿（二次多项式拟合）
- 通道间完全电气隔离
- 前面板 12 个 LED 指示每通道状态（绿色 = 正常，红色 = 故障，黄色 = 通信异常）
- 支持在线热插拔
- 自诊断覆盖率超过 95%
材质构成：
- PCB：8 层 FR-4 板（12 通道需要更多层布线）
- A/D 芯片：16 位 sigma-delta ADC（4 颗，每颗处理 3 通道）
- 模拟开关：低导通电阻 CMOS 多路复用器（12 通道）
- 冷端补偿传感器：高精度 NTC 热敏电阻（精度 ±0.2°C）
- 接线端子：可配置弹簧端子排，适配 0.5mm² 至 2.5mm² 导线
- 外壳：铝合金压铸 + 电磁屏蔽
安装要求：
- 安装于 Mark VIe I/O 机架任意槽位
- 12 通道接线较多，建议使用线槽整理
- 信号线长度不超过 30 米
- 模块供电由机架背板提供
应用场景：
- 大型机组需要大量模拟量采集的场合（如联合循环电厂，测点超过 100 点）
- 库存备件统一化管理（一块模块替代热电偶模块 + 热电阻模块 + 电压模块 + 电流模块）
- 改造项目中信号类型不确定时的通用方案
