描述

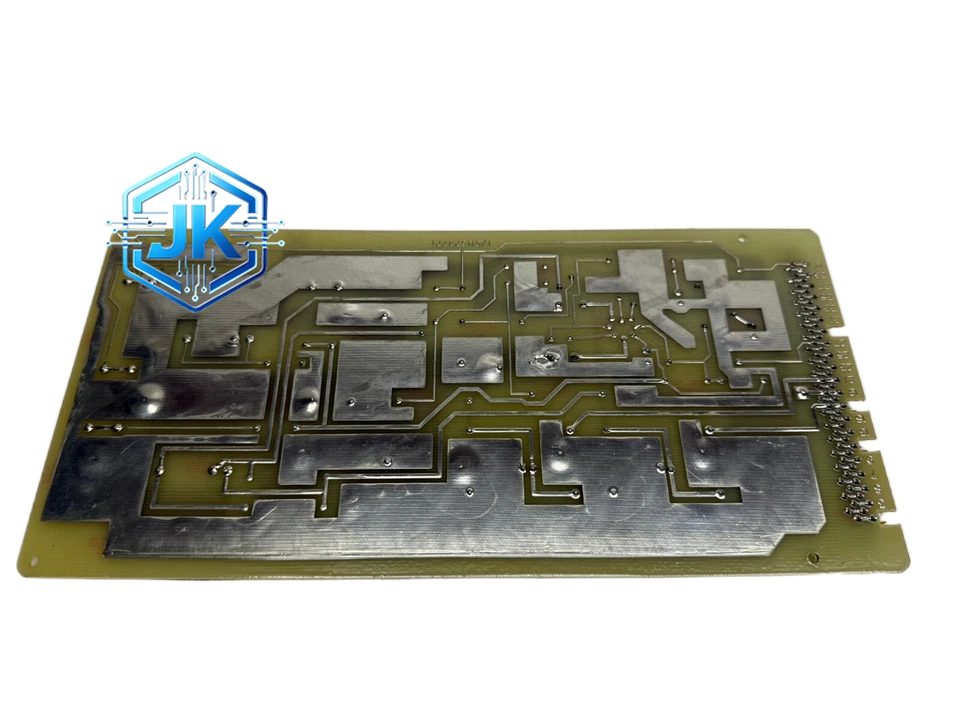

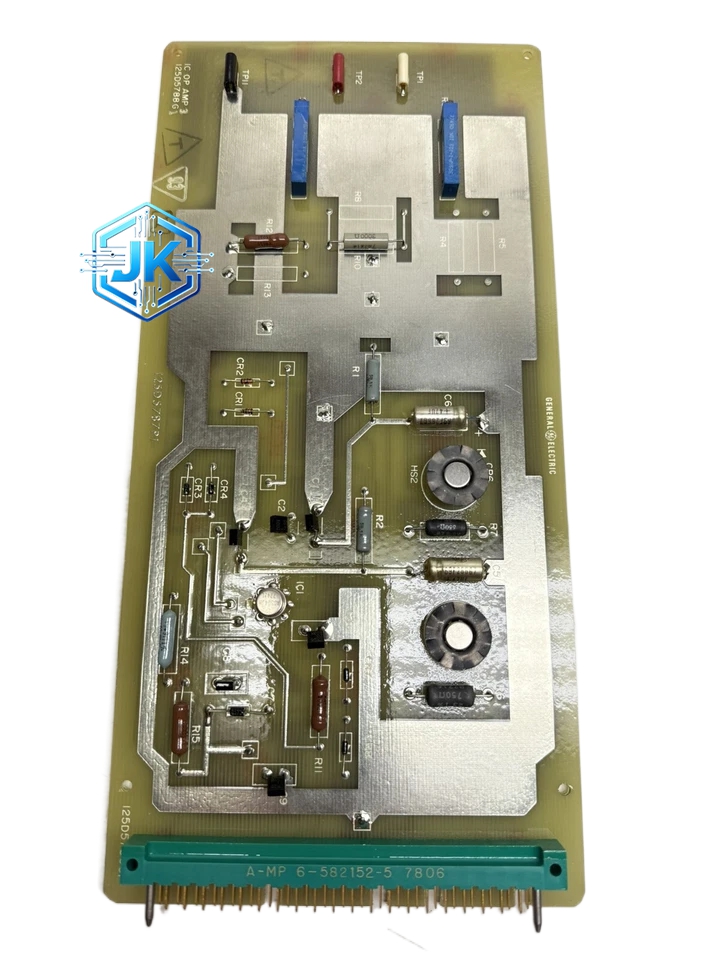

GE 125D5788G1PCB 模拟量输入模块替换电路板
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 组件类型 | 替换用 PCB 电路板 |
| 适配模块 | GE Fanuc 125D5788G0001 |
| PCB 层数 | 4 层（信号层-地平面-电源层-信号层） |
| PCB 材质 | FR-4 玻璃纤维环氧树脂 |
| PCB 厚度 | 1.6 mm（±0.1 mm） |
| 铜箔厚度 | 1 oz（35 μm） |
| 表面处理 | 无铅 HASL（热风整平） |
| 焊盘材质 | HASL，焊锡厚度 30-50 μin |
| 最小线宽/线距 | 4 mil / 4 mil（100 μm / 100 μm） |
| 过孔直径 | 0.3 mm（12 mil） |
| 板载元件 | A/D 转换器、数字隔离器、仪表放大器、多路复用器、基准电压源、滤波电容等 |
| 尺寸 | 约 100 mm × 80 mm（与原模块 PCB 完全一致） |
功能特点：
- 完全兼容原模块：PCB 板上的元件布局、走线、连接器位置与原模块完全一致，更换后无需重新校准（在正常工作条件下）
- 集成全部核心元件：板上集成了 8 路信号调理电路、1 个 16 位 A/D 转换器、8 组数字隔离器、1 个精密基准电压源（5.000V）
- 高可靠性设计：关键信号路径采用地平面屏蔽，减少串扰；电源部分采用去耦电容阵列，抑制高频噪声
- 维修便利性：板上设有测试点，维修人员可使用万用表和示波器快速定位故障元件
材质构成（详细）：
| 部件 | 材质/规格 |
|---|---|
| PCB 基板 | FR-4，Tg 170°C，CTI 600V |
| 铜箔 | 电解铜，纯度 99.9% |
| 阻焊层 | 绿色 LPI（液态感光阻焊油墨） |
| 丝印层 | 白色环氧油墨 |
| 表面处理 | 无铅 HASL（Sn63/Pb37 替换为 SAC305 无铅焊料） |
| A/D 转换器 | TI ADS1115 或同等 16 位 ADC |
| 数字隔离器 | ADI ADuM1201（四通道，5000 VDC 隔离） |
| 基准电压源 | TI REF5050（5.000V ± 0.05%，温漂 3 ppm/°C） |
| 滤波电容 | 钽电容（10 μF / 16V）+ 陶瓷电容（100 nF / 50V） |
| 保险丝 | 500 mA 快速熔断型 |
| TVS 二极管 | 单向 24V 瞬态抑制二极管 |
结构特征：
- PCB 板为标准矩形，四角设有安装孔（直径 3.2 mm），与模块外壳对齐
- 板上左侧为 80 针 Genius Bus 总线连接器焊盘
- 板上右侧为 8 路模拟信号输入端子排焊盘（绿色可插拔端子座）
- 板上中部为核心电路区域：A/D 转换器居中，8 组隔离器分布在两侧
- 板上顶部设有 4 位拨码开关焊盘（与前端拨码开关对应）
- 板上底部设有 LED 指示灯焊盘（8 颗绿色 LED）
- 板上设有多个测试点（TP1 至 TP20），标注于丝印层上，便于维修检测
工作原理：
此 PCB 板的工作原理与 125D5788G0001 模块完全一致。外部模拟信号经端子排进入 PCB，通过保险丝和 TVS 保护后，进入多路复用器和信号调理电路。16 位 A/D 转换器在基准电压源的驱动下进行精确转换，数字量经数字隔离器传输至总线接口电路，最终通过 Genius Bus 上传至 CPU。整个信号链路上的每一个环节都在 PCB 板上实现。
安装要求：
- 更换时需将原模块从机架上取下，拆除固定螺丝（通常为 2 颗十字螺丝）
- 小心拔出原 PCB 板，注意不要弯曲连接器针脚
- 将新 PCB 板对准导轨和连接器位置放入，确保所有连接器完全插入
- 拧紧固定螺丝，将模块重新装入机架
- 更换后需在编程软件中重新下载模块配置（部分情况下需要）
- 更换后建议进行一次全通道校准，确保精度
使用注意事项：
- 更换操作必须在断电状态下进行，且需等待 30 秒以上
- 操作时佩戴防静电手环，PCB 板对静电敏感
- 不要触碰板上的 A/D 转换器和隔离器芯片，人体油脂会影响焊接质量（如需焊接）
- 更换后首次上电时，观察 LED 指示灯是否全部正常点亮
- 如更换后某通道无信号，需检查对应端子排接线是否松动
- 存储时需放在防静电袋中，避免潮湿和灰尘
