描述

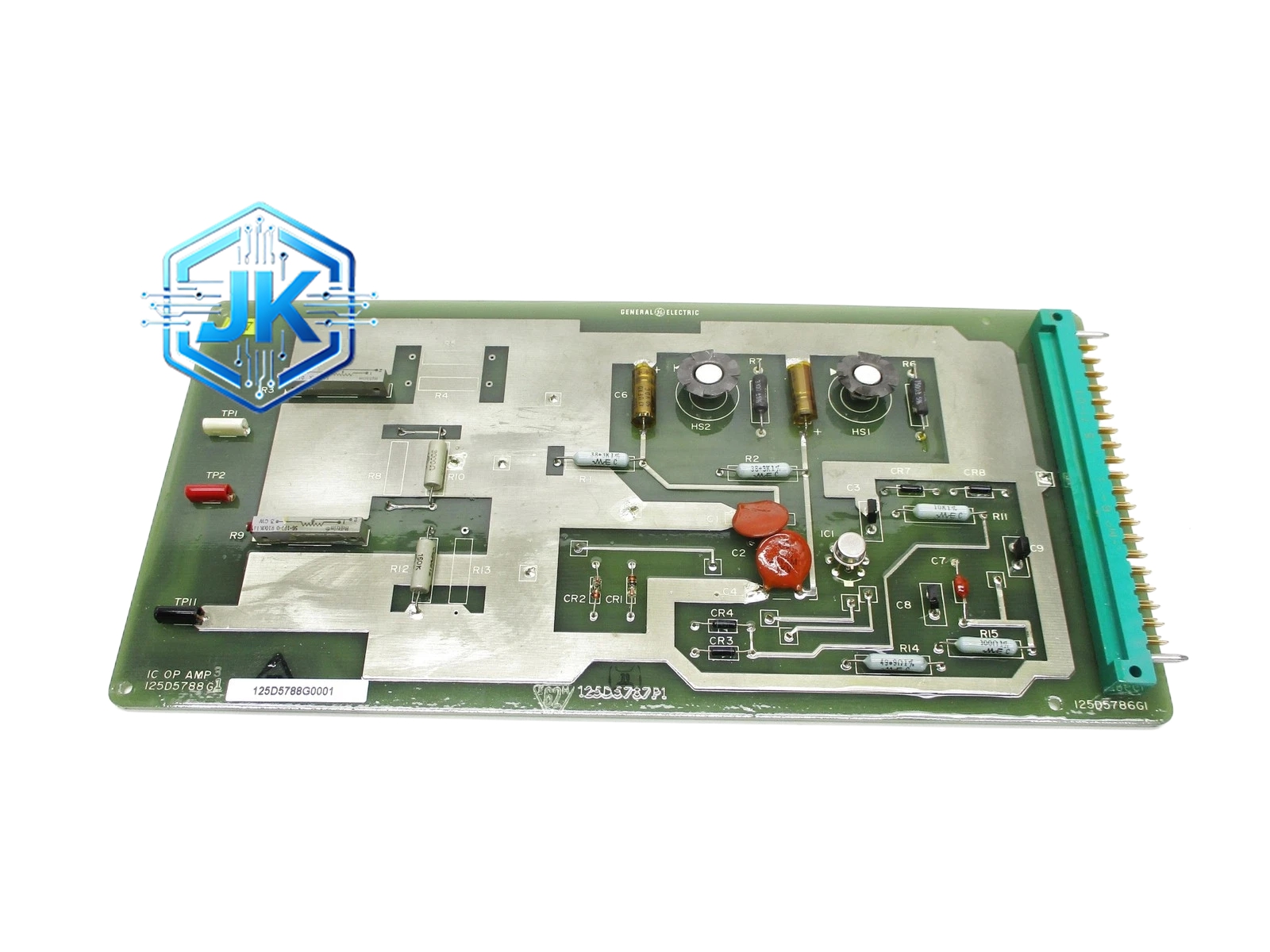

GE 125D5788G0001 通道模拟量输入模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 8 通道模拟量输入模块 |
| 适配 PLC 系列 | GE Fanuc 90-70，Genius Bus |
| 通道数量 | 8 路（可独立配置） |
| 输入信号类型 | 4-20mA DC / 0-10V DC（每通道独立选择） |
| 分辨率 | 16 位 A/D 转换（65536 级） |
| 采样速率 | 最高 10 次/秒/通道（全部通道同时采样） |
| 输入阻抗 | 电流模式：250 Ω；电压模式：大于 1 MΩ |
| 精度 | ±0.1% 满量程（典型值），±0.2% 满量程（最差条件） |
| 温漂 | 小于 10 ppm/°C |
| 通道间隔离 | 500 VDC（通道对通道），通道对地 1500 VDC |
| 共模抑制比（CMRR） | 大于 100 dB（50 Hz） |
| 供电电压 | +5V DC（总线供电） |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| 功耗 | 约 1.5W（典型值） |
功能特点：
- 每通道独立配置：8 个通道可分别设定为电流输入或电压输入，无需整块模块统一配置，极大提高了灵活性
- 16 位高精度 A/D 转换：分辨率达 65536 级，对于 4-20mA 信号，最小可分辨约 0.06 μA，对于 0-10V 信号，最小可分辨约 150 μV
- 通道间隔离：每个通道之间电气隔离 500 VDC，有效消除通道间串扰和地环路干扰
- 断线检测功能：当输入信号低于 3.5mA（电流模式）或低于 0.5V（电压模式）时，模块自动标记为断线故障并上报 CPU
- 软件校准功能：支持两点校准（零点和满量程），用户可在编程软件中输入校准参数，无需外部标准源
- 冷端补偿：当配置为热电偶输入时（需配合专用接线模块），模块内置冷端补偿电路，自动修正参考端温度误差
- 报警阈值设置：每通道可设置高限和低限报警值，超出范围时触发报警标志
应用场景：
- 温度采集：配合 PT100/PT1000 热电阻或 K/J/T 型热电偶，采集锅炉、反应釜、管道温度
- 压力采集：配合 4-20mA 压力变送器，采集管道压力、容器压力
- 流量采集：配合电磁流量计或涡街流量计，采集介质流量
- 液位采集：配合差压式液位变送器，采集储罐液位
- 化工 DCS 系统：作为前端采集模块，将现场模拟信号转换为数字量上传至控制系统
- 电站锅炉控制：采集汽包水位、主蒸汽温度、给水流量等关键参数
性能参数（详细）：
| 参数 | 数值 |
|---|---|
| A/D 转换位数 | 16 位 |
| 满量程范围（电流） | 4-20 mA |
| 满量程范围（电压） | 0-10 V DC |
| 线性度 | ±0.05% 满量程 |
| 采样率 | 10 SPS/通道（全通道同步） |
| 转换时间 | 100 μs（典型值） |
| 通道间串扰 | 小于 -80 dB |
| 噪声（RMS） | 小于 0.02% 满量程 |
| 输入过压保护 | 30V DC（持续），40V DC（瞬时 1 秒） |
| 绝缘强度 | 1500 VDC，1 分钟无击穿 |
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸（ADC12），表面阳极氧化处理，银灰色 |
| 电路板 | FR-4 玻璃纤维环氧树脂基板，4 层 PCB |
| A/D 转换器芯片 | TI 或 ADI 品牌高精度 ADC |
| 隔离器 | 数字隔离芯片（如 ADuM1201），隔离电压 5000 VDC |
| 信号调理电阻 | 精密金属膜电阻，精度 0.1%，温漂 25 ppm/°C |
| 连接器 | 镀金弹簧触点，80 针 Genius Bus 总线连接器 |
| 端子排 | 绿色可插拔端子，额定电流 5A |
| 焊接工艺 | 无铅 HASL |
结构特征：
- 标准 90-70 系列模块尺寸，宽度 25.4 mm，高度约 120 mm
- 前端设有 8 颗绿色 LED 指示灯，每颗对应一个通道的信号状态（亮表示有有效信号，灭表示断线或无信号）
- 前端左侧设有 4 位 BCD 码拨码开关，用于设定模块地址（0-15）
- 前端右侧设有 8 路绿色可插拔端子排，每路端子标注通道号（CH0 至 CH7）
- 端子排采用弹簧夹紧式设计，接线方便且不易松动
- 背面为 80 针 Genius Bus 总线连接器，ZIF 零插拔力设计
- 底部设有 DIN 导轨卡扣
工作原理：
外部传感器的 4-20mA 或 0-10V 信号经前端端子排进入模块，首先通过保险丝和 TVS 二极管进行过压保护。然后信号进入多路复用器，由控制逻辑按顺序选择通道。选中通道的信号经精密电阻网络转换为适合 A/D 转换器的电压范围，再经仪表放大器进行增益调整和滤波。16 位 A/D 转换器将模拟电压转换为数字量，经数字隔离器传输至总线接口电路，最后通过 Genius Bus 上传至 CPU。断线检测电路实时监测输入信号是否低于阈值，一旦检测到断线，立即在状态字中置位断线标志。
安装要求：
- 安装于标准 35 mm DIN 导轨上，模块地址通过拨码开关设定
- 信号线使用屏蔽双绞线，屏蔽层在控制柜侧单端接地
- 电流信号输入时，传感器供电由模块提供（通过端子排上的供电针脚输出 +24V）
- 电压信号输入时，传感器需外部独立供电
- 模拟信号线与数字信号线分开走线，间距大于 150 mm
- 模块与传感器之间的接线长度不超过 300 米（电流信号模式下）
- 安装后在编程软件中配置每通道的信号类型、量程、报警阈值等参数
