描述

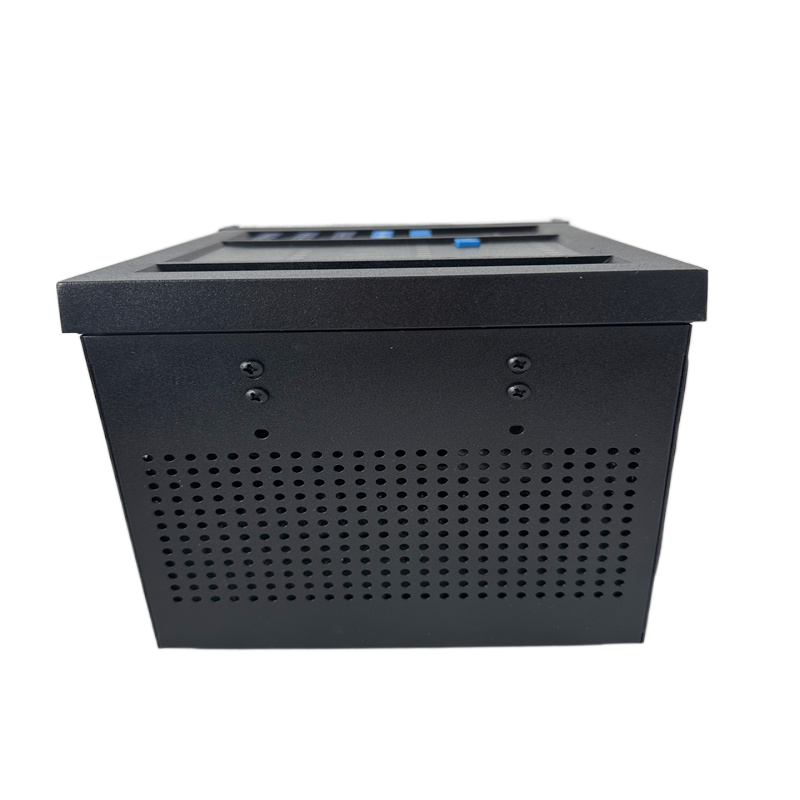

GE通用电气 115D2222G2 Mark VIE 控制系统继电器输出模块
技术规格：
- 额定电流：5A / 1A（CT二次侧输入）
- 电压输入：110V / 220V AC（直接接入或PT接入）
- 保护功能：过流（50/51）、过压（59）、欠压（27）、逆功率（32）、接地故障（50N/51N/67）、负序过流（46）、堵转保护、热过载（49）等
- 测量精度：电流±0.5%，电压±1%，功率±1%，功率因数±1%
- 动作时间：过流瞬时0-300ms可调，过流延时0.1-60s可调
- 通讯接口：RS-485 Modbus RTU（9600-115200bps可选）
- 供电：85-270V AC/DC通用
- 工作温度：-20°C 至 +60°C
- 安装方式：面板安装（开孔110mm×110mm）或DIN导轨安装
- 防护等级：IP54（面板安装型）
- 符合标准：IEC60255、UL489、CSA
功能特点：
- 多功能保护：集成过流、过压、欠压、接地故障、逆功率、负序、堵转、热过载等8种以上保护功能
- 可编程：所有保护定值、动作时间、逻辑配置均可通过面板按键或RS-485通讯修改
- 事件记录：内置64个事件记录（SOE），记录跳闸前后200ms内的电流电压波形和开关量状态
- 故障录波：支持故障录波功能，记录跳闸前4个周波的电流电压波形
- 通讯接口：RS-485 Modbus RTU，支持远程监控、定值修改和事件读取
- LED指示：面板带有运行（绿色）、报警（黄色）、跳闸（红色）三色LED + 液晶显示屏
- 密码保护：支持两级密码保护，防止未授权修改定值
材质构成：
- 外壳：阻燃PC塑料，UL94 V-0，IP54防护等级（面板安装型）
- 端子：螺钉端子，铜合金镀镍，抗腐蚀
- 内部：32位ARM微处理器 + 24位A/D转换器 + EEPROM存储器
- 显示屏：128×64点阵液晶，带白色背光
- 按键：4个硅胶按键，IP67防护
结构特征：
- 紧凑型面板安装设计，开孔尺寸约110mm × 110mm
- 前面板：液晶显示屏（显示电流、电压、功率、功率因数、保护状态）+ 4个编程按键（上/下/确认/退出）+ 运行/报警/跳闸三色LED
- 背面：CT电流输入端子（3个：A/B/C或A/N）+ PT电压输入端子（3个：A/B/C或A/N）+ RS-485通讯端子 + 电源端子 + 出口继电器端子（2NO+1NC）
工作原理：
继电器通过外部CT（电流互感器）和PT（电压互感器）采集一次侧电流和电压信号，经内部24位A/D转换器以每周波80点采样率采样后，32位ARM微处理器实时计算各电气量（有效值、有功功率、无功功率、功率因数、频率、谐波等）。微处理器将计算结果与用户设定的保护定值比较，当任何保护条件满足且持续时间超过设定延迟时，继电器驱动内部出口继电器动作（2NO闭合、1NC断开），切断被保护设备电源，同时通过RS-485上传故障类型、故障时间、故障电流电压值和录波数据。
应用场景：
- 电动机综合保护（过流、接地、堵转、不平衡、热过载、欠压、逆功率）
- 变压器保护（过流、过温、接地、不平衡）
- 发电机保护（逆功率、过压、欠压、接地、失磁）
- 馈线保护（过流、接地故障、欠压）
- 电容柜保护（过压、不平衡、谐波）
- 母线保护（差动、过流）
安装要求：
- 面板开孔尺寸：110mm × 110mm，开孔公差±1mm
- CT二次侧电流建议5A（大电流）或1A（小电流），CT精度不低于0.5级，CT额定容量需满足继电器负载要求
- PT二次侧电压110V或220V，PT精度不低于0.5级
- 通讯电缆使用屏蔽双绞线（如RVSP 2×0.75mm²），远离动力线至少20cm
- 接地端子必须可靠接地（接地电阻<4Ω）
- 电源端子接入85-270V AC/DC，注意极性（DC供电时不可接反）
使用注意事项：
- CT二次侧严禁开路，否则会产生数千伏高压危及人身安全
- PT二次侧严禁短路，否则会烧毁PT
- 初次上电需通过面板按键完成保护定值设定、CT/PT变比配置、通讯地址设置
- 密码保护功能建议启用，防止未授权人员修改定值
- 定期通过RS-485通讯口读取事件记录和录波数据（建议每月一次）
- 液晶屏背光寿命约5年，建议每3年检查显示效果
- 继电器出口触点容量有限（2A/250V AC），驱动大功率接触器需加中间继电器
