描述

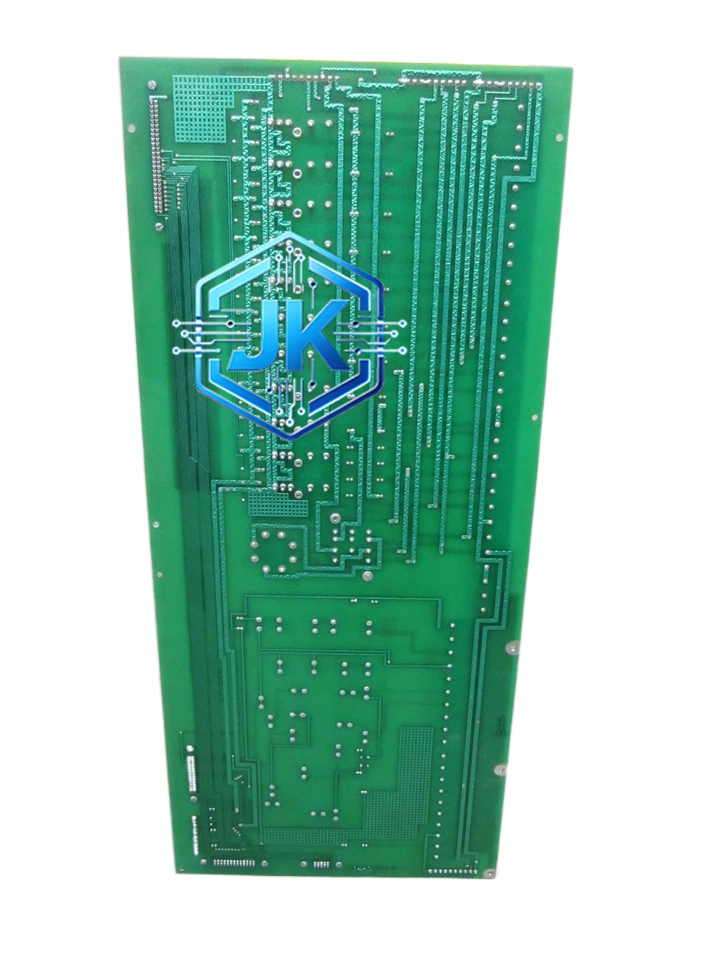

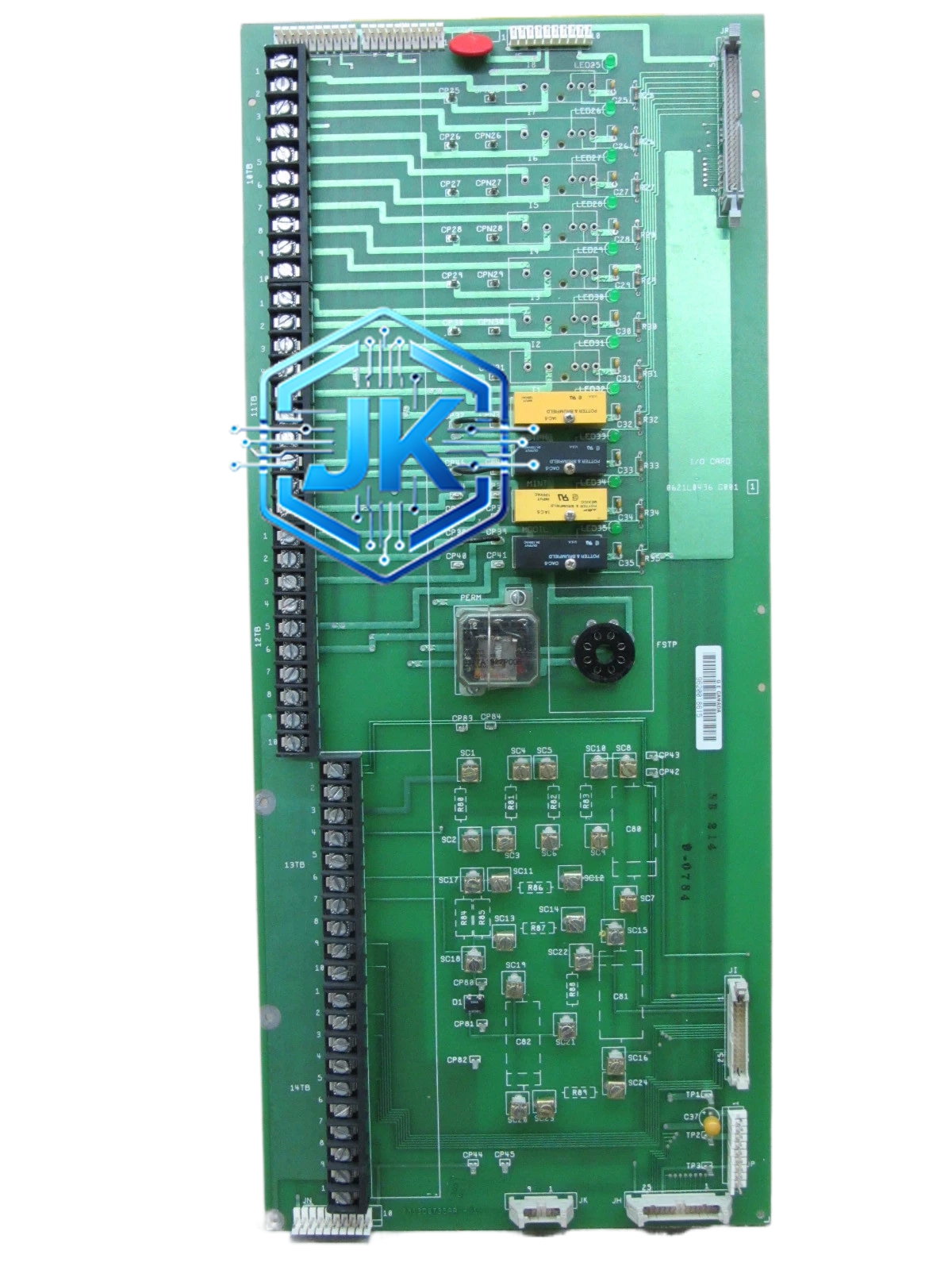

GE 0621L0436-G001 开关电源模块
功能特点：
- 输入电压范围宽，支持88V～290V AC宽范围输入，适应全球不同地区电网条件（110V/220V/240V均可）
- 输出电压稳定，提供24V DC精密稳压输出，电压精度±1%，纹波小于50mVpp
- 具备过流保护（OCP）、过压保护（OVP）、短路保护（SCP）、过温保护（OTP）功能，全方位保护下游模块安全
- 高转换效率，典型效率超过85%（满载时），减少发热量，降低机房空调负荷
- 支持冗余供电配置（N+1），两台电源模块可并联运行，一台故障时另一台无缝接管，切换时间为零
- 支持均流功能，多台电源并联时自动均分负载，避免单台过载
- 内置风扇散热，强制风冷设计，适应高密度机柜的散热需求
- 具备电源故障预警功能，输出电压下降至阈值时提前上报预警，便于运维人员提前处理
技术规格：
| 参数项 | 规格值 |
|---|---|
| 输入电压 | 88V～145V AC 或 176V～290V AC（可选，通过拨码开关或跳线设置） |
| 输入频率 | 47Hz～63Hz |
| 输出电压 | 24V DC |
| 输出电流 | 3A～5A（典型值，具体视子型号而定） |
| 输出功率 | 72W～120W |
| 电压调整率 | ±1% |
| 负载调整率 | ±0.5% |
| 纹波与噪声 | 小于50mVpp（20MHz带宽） |
| 保护功能 | 过流、过压、短路、过温 |
| 工作温度 | 0℃～50℃（满负载） |
| 冷却方式 | 强制风冷（内置40mm风扇） |
| 尺寸 | 标准DCS电源模块尺寸（约160mm×30mm×130mm） |
| 重量 | 约0.8kg |
| MTBF | 大于100000小时 |
| 认证 | UL、CE、CSA |
材质构成：
- 外壳：SECC电解镀锌钢板，厚度1.2mm，表面喷涂环氧树脂粉末涂层
- 内部变压器：铁氧体磁芯，铜线绕组，绝缘等级B级（130℃）
- 功率器件：MOSFET开关管，耐压600V以上
- 滤波电容：日系品牌（如Nippon Chemi-Con、Rubycon）电解电容，耐温105℃
- 风扇：滚珠轴承风扇，寿命50000小时
- PCB板：FR-4双面或四层板，铜箔厚度2oz
结构特征：
- 模块前面板带有LED指示灯（Power正常、Fault故障、Fan风扇状态）
- 后面板为标准DCS机柜背板接口，带有电源输入端子和输出端子
- 顶部为风扇出风口，侧面为进风口，形成前后通风风道
- 输入端带有EMI滤波器，输出端带有LC滤波电路
- 模块底部带有安装导轨卡扣，可快速固定在机柜背板上
工作原理：
输入交流电经EMI滤波器滤除高频干扰后，通过整流桥转换为直流电，再经高频PWM控制器驱动MOSFET开关管，将直流电转换为高频交流电（通常为50kHz～100kHz），经高频变压器降压后再整流滤波，得到稳定的24V DC输出。输出电压通过反馈回路（光耦+TL431基准源）实时调节PWM占空比，确保输出电压稳定。保护电路实时监测输出电流、电压和温度，异常时立即关断PWM驱动信号，实现保护。
应用场景：
- GE Mark V/VI DCS系统中为控制器机柜提供工作电源
- 为远程I/O机柜提供24V DC工作电源
- GE 90-30/90-70系列PLC系统的供电
- 工业自动化控制柜内的配电电源
安装要求：
- 电源模块需安装在DCS机柜顶部或底部专用电源槽位，确保上下通风畅通
- 输入电源需经过独立的电源分配单元（PDU）接入，不可与其他大功率设备共用回路
- 冗余配置时两台电源需分别接入不同的UPS回路，确保一路UPS故障时另一路仍可供电
- 模块固定螺丝需拧紧（扭矩约0.8N·m），防止振动松脱
- 风扇出风口不可被线缆或其他物体遮挡，否则会导致过温保护
使用注意事项：
- 上电前需确认输入电压与模块标签一致（通过拨码开关设置），接错电压会烧毁模块
- 风扇故障时需立即更换，风扇停转会导致模块在几分钟内过温保护停机
- 备件存储需防潮，存放环境温度-20℃～70℃，相对湿度小于80%
- 模块输出端不可短路，短路会触发保护并可能损坏模块
- 长期运行建议每6个月清洁一次风扇滤网，防止灰尘堆积影响散热
