描述

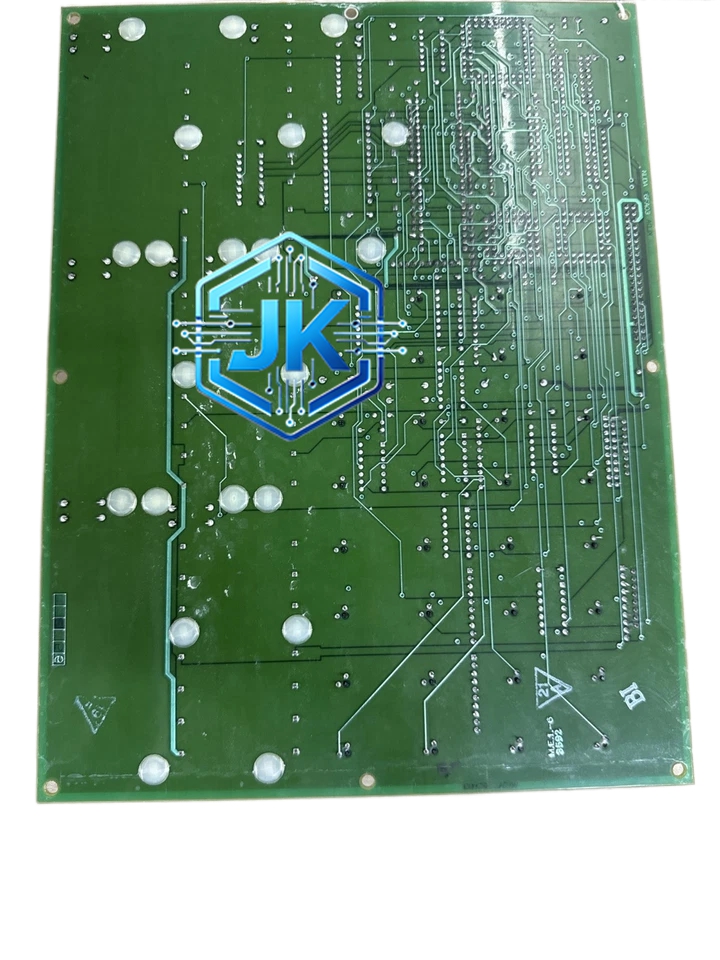

GE Fanuc DS215KLDAG1AZZ02A — Mark V 系列 LED 显示板
技术规格：
- 产品系列：GE Speedtronic Mark V 涡轮控制系统
- 功能修订版：1A
- 艺术作品修订版：2Z（ZZ02A 表示艺术作品修订版为 2Z）
- 显示方式：红色 LED 数码管显示
- 显示位数：多位 LED 数码管，可同时显示多路参数
- 输入信号：来自 Mark V 控制器处理器（如 CK11CE311J）的数字量信号
- 通信接口：通过 Mark V 标准背板总线与控制器通信
- 额定电压：5VDC（由背板供电）
- 功耗：约 5W
- 工作温度：0℃ 至 55℃
- 存储温度：-40℃ 至 85℃
- 安装尺寸：标准 Eurocard 尺寸（160mm × 233mm）
- 防护等级：IP20（控制柜内安装）
- 重量：约 0.45kg
功能特点：
- 采用红色 LED 数码管显示，在控制室光线条件下清晰可读
- 可同时显示多路运行参数，包括转速、温度、压力、阀门开度等
- 具备报警指示功能，当参数超限时对应 LED 闪烁或常亮
- 支持参数切换显示，操作人员可通过面板按键切换查看不同测点
- 与 Mark V 控制器完全兼容，即插即用，无需额外配置
- 前置面板带 LED 指示灯，直观反映系统运行状态
- 具备上电自检功能，开机时所有 LED 段全亮自检后进入正常显示
- 支持背板总线供电，无需外部电源
应用场景：
GE 重型燃气轮机（9FA/9E/7FA）控制室操作台、蒸汽轮机控制室操作台、工业燃气轮机控制系统、Mark V 系统老旧机组维护替换
材质构成：
- 外壳材质：镀锌钢板冲压成型，表面喷塑处理
- 电路板材质：FR4 玻璃纤维覆铜板
- LED 材质：高亮度红色 GaAsP 发光二极管
- 连接器材质：镀金触点，耐插拔
- 紧固件材质：不锈钢螺丝
结构特征：
- 标准 Eurocard 尺寸（160mm × 233mm），金属外壳
- 前置面板为 LED 数码管显示区，带透明亚克力保护罩
- 面板下方设有功能按键区，用于参数切换和确认操作
- 顶部为标准 96 针背板连接器，与 Mark V 机架背板对接
- 底部为模块锁紧机构，通过两侧弹簧卡扣固定于机架导轨
- 整体厚度约 25mm，重量轻，便于安装和维护
工作原理：
Mark V 控制器处理器（如 CK11CE311J）通过背板总线将各测点的运行数据以数字量形式发送至该显示板，显示板内部微处理器接收数据后进行解码和驱动，将数字信号转换为对应的 LED 数码管显示内容。操作人员通过面板按键输入切换指令，微处理器响应指令后切换显示通道。报警信号由控制器直接发送至显示板对应 LED 位，触发闪烁或常亮指示。
安装要求：
- 安装于 Mark V 标准机架的任意 I/O 槽位（通常安装于操作台面板上的专用显示区）
- 需配合 Mark V 系列电源模块（如 DS200EXPSG1A）供电
- 机架需可靠接地，接地电阻小于 4Ω
- 背板连接器需完全插入机架背板，两侧锁紧机构扣紧
- 环境温度 0℃ 至 55℃，相对湿度 5% 至 95%（无凝露）
使用注意事项：
- 该产品已停产，采购时需确认库存，建议提前储备备件
- 严禁带电插拔，操作前必须断电并佩戴防静电腕带
- LED 数码管不可在强直射阳光下长期使用，避免显示衰减
- 固件版本需与 Mark V 控制器匹配，不可混用不同修订版
- 现场接线时按照背板针脚定义逐一对应，不可强行插入
