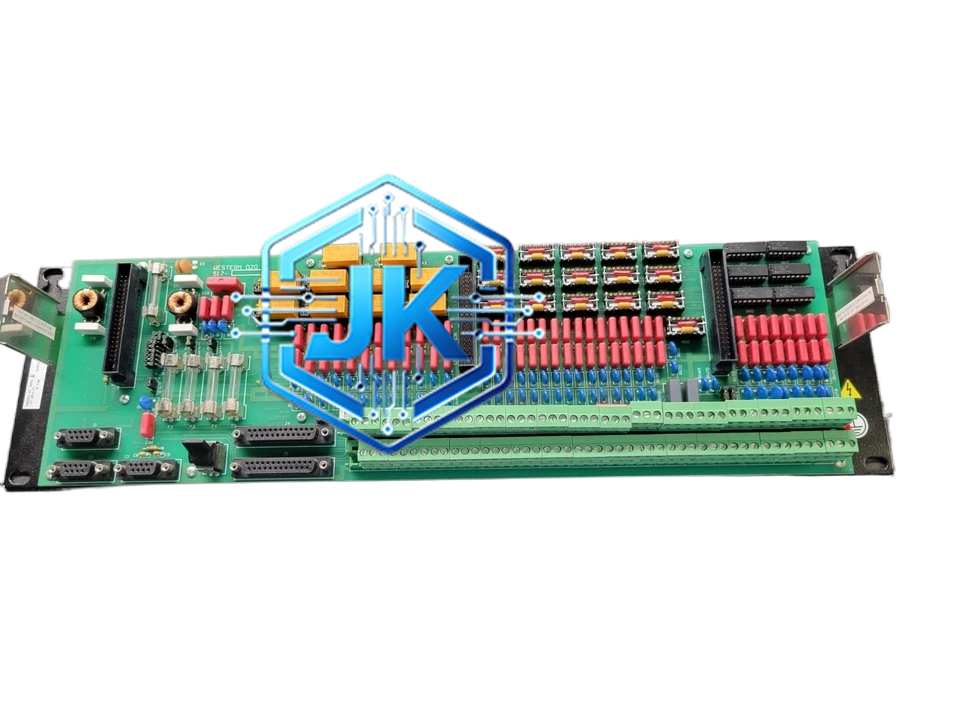

GE Fanuc D20MXACUUUAFUUUU — Mark V 模拟量 I/O 模块
技术规格：
- 通道数：8 路模拟输入（AI）+ 4 路模拟输出（AO），共 12 通道混合配置
- 输入信号类型：4-20mA / 0-10V / RTD（Pt100/Pt1000）/ TC（J/K/T/E/N/R/S/B）
- 输出信号类型：4-20mA（默认）/ 0-10V 可选
- 输入精度：±0.1% 满量程
- 输出精度：±0.2% 满量程
- 分辨率：12 位 ADC / 12 位 DAC
- 采样周期：200ms（全部通道）
- 通道间隔离：每个通道独立光电隔离
- 冷端补偿：内置（热电偶输入时自动启用）
- 安装尺寸：标准 Mark V Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
功能特点：
- 8 路 AI + 4 路 AO 混合配置，一模块同时满足输入和输出需求，减少机架占用
- 每个通道可独立配置输入/输出类型，无需跳线
- 支持 RTD 和 TC 两种温度传感器输入
- 具备断线检测、短路检测、超量程报警功能
- 模拟输出支持断电保持功能（可配置）
- 支持软件零点和量程校准
- 通道故障自动旁路，故障通道不影响其他通道
应用场景：
电厂化学水处理（pH 值、电导率测量和加药阀控制）、锅炉汽包水位测量（AI）和给水调节阀控制（AO）、蒸汽温度测量和减温水调节阀控制、燃气轮机燃料温度监测和燃料阀控制、化工过程中需要同时采集和输出模拟量的场合
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 12 组通道 LED 指示灯（8 组 AI + 4 组 AO）和通道标识，顶部为标准 Mark V 背板连接器，底部为模块锁紧手柄，后侧面板带模拟量输入和输出接线端子排，支持热插拔，IP20 防护等级
工作原理：
模拟量输入通道：现场传感器信号经屏蔽电缆送入模块，内部信号调理电路完成滤波、放大、隔离后送入 12 位 ADC 进行模数转换，转换结果经冷端补偿和线性化处理后送至控制器。模拟量输出通道：控制器通过背板总线发送数字量控制指令，模块内部 12 位 DAC 将数字量转换为对应的模拟电压或电流信号，经功率放大后输出至外部执行机构。
安装要求：
安装于 Mark V 标准机架的任意 I/O 槽位（非电源槽位），需配合 IC3600EPSV1C 电源模块供电，热电偶输入使用对应分度号补偿导线，RTD 输入采用三线制接法，4-20mA 输出使用屏蔽双绞线，屏蔽层单端接地，机架接地电阻小于 4Ω
使用注意事项：
该模块为 12 位精度（低于 IS220PDIAH1A 的 16 位），适用于精度要求不是极高的通用测点，严禁将电压信号接入电流输入通道，模拟输出通道驱动感性负载时必须并联续流二极管，接线时严格按照端子标识逐一对应，严禁跳线
