描述

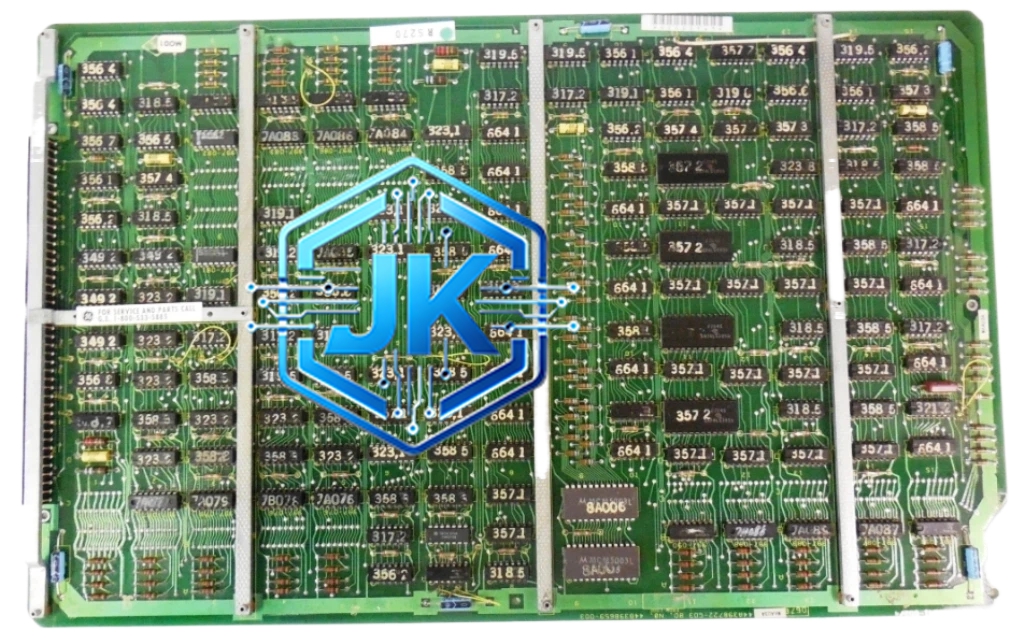

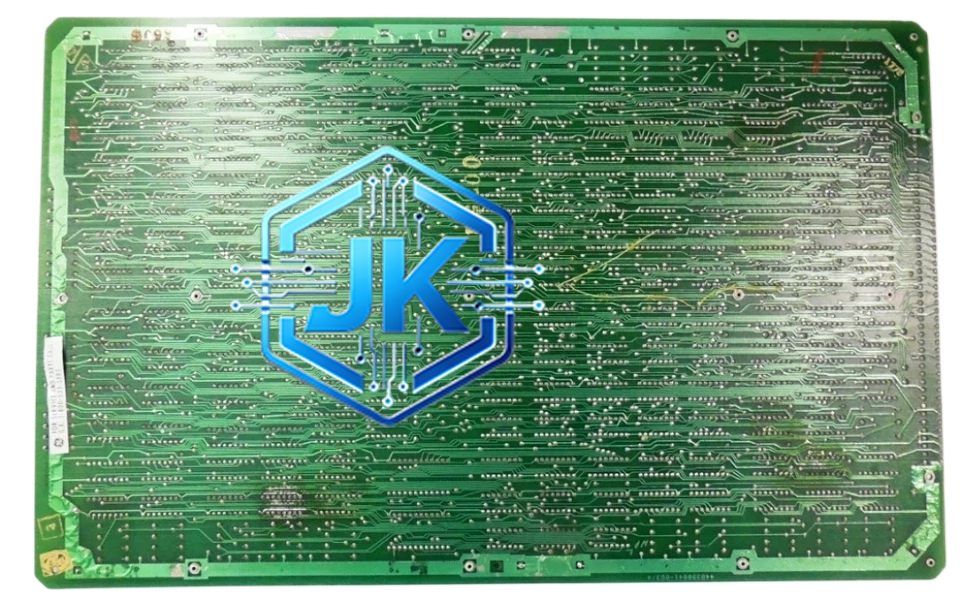

GE Fanuc 44A398722-G03 — Mark V/VI 串行通信接口模块
技术规格：
- 接口类型：RS-232（DB-9）和 RS-422（DB-9 或 DB-25，视版本）
- 通信速率：300bps、1200bps、2400bps、4800bps、9600bps、19200bps，共六档可配置
- 数据位：7 位或 8 位可选
- 停止位：1 位或 2 位可选
- 校验方式：无校验、奇校验、偶校验可选
- 协议支持：GE 专用协议（Mark V/VI 编程协议）、Modbus RTU、ASCII 明文协议
- 通道数：2 路独立串口（A 口和 B 口可独立配置）
- 隔离方式：光电隔离，每路独立
- 连接器：DB-9 母头（面板安装）
- 工作电压：5VDC（由机架背板供电）
- 工作温度：0℃ 至 55℃
功能特点：
- 支持与 GE 专用手持编程器连接，用于控制器程序的上下载和在线修改
- 支持与上位机（PC）通信，实现远程监控和数据导出
- 支持 Modbus RTU 协议，可与第三方 PLC、变频器、仪表等设备通信
- 支持 ASCII 明文协议，便于调试和数据抓包分析
- 具备通信错误自诊断功能，帧错误、溢出错误、校验错误均可报警
- 两路串口可同时工作，互不干扰
应用场景：
Mark V/VI 控制系统的程序维护（上下载）、与 DCS 上位机数据交换、与调制解调器连接实现远程诊断、与智能仪表通信读取测量数据、与变频器通信实现转速控制
材质构成：
外壳为镀锌钢板，表面喷塑。PCB 板为 FR-4 玻纤板，通信接口芯片为 MAX232（RS-232 电平转换）和 MAX485（RS-422 电平转换），均为工业级芯片，工作温度范围 -40℃ 至 +85℃。
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），前置面板带 2 个 DB-9 通信接口和 TX/RX LED 指示灯，背面为标准 Eurocard 连接器，金属外壳，支持热插拔。
工作原理：
控制器内部 CPU 将需要发送的数据通过背板总线送至该模块，模块内的 UART 芯片将并行数据转换为串行数据，再通过 RS-232/RS-422 电平转换芯片转换为符合通信标准的电平信号，经 DB-9 接口输出至外部设备。接收时过程相反，外部设备的串行数据经电平转换后送入 UART，再通过背板总线送回控制器 CPU 处理。
安装要求：
安装于 Mark V/VI 标准机架的通信槽位（通常为 CPU 旁边的槽位），需配合标准 Mark V/VI 电源模块供电。通信电缆必须使用屏蔽双绞线，屏蔽层在控制器侧单端接地。RS-232 通信距离不超过 15 米，RS-422 通信距离可达 1200 米。
使用注意事项：
通信速率、数据位、停止位、校验方式必须与对端设备完全一致，否则无法通信。严禁在带电状态下插拔通信电缆，否则可能烧毁通信接口芯片。RS-232 接口的 TX 和 RX 不可接反，否则通信失败且可能损坏接口。长期不用时建议将通信口用防尘盖盖住。
