描述

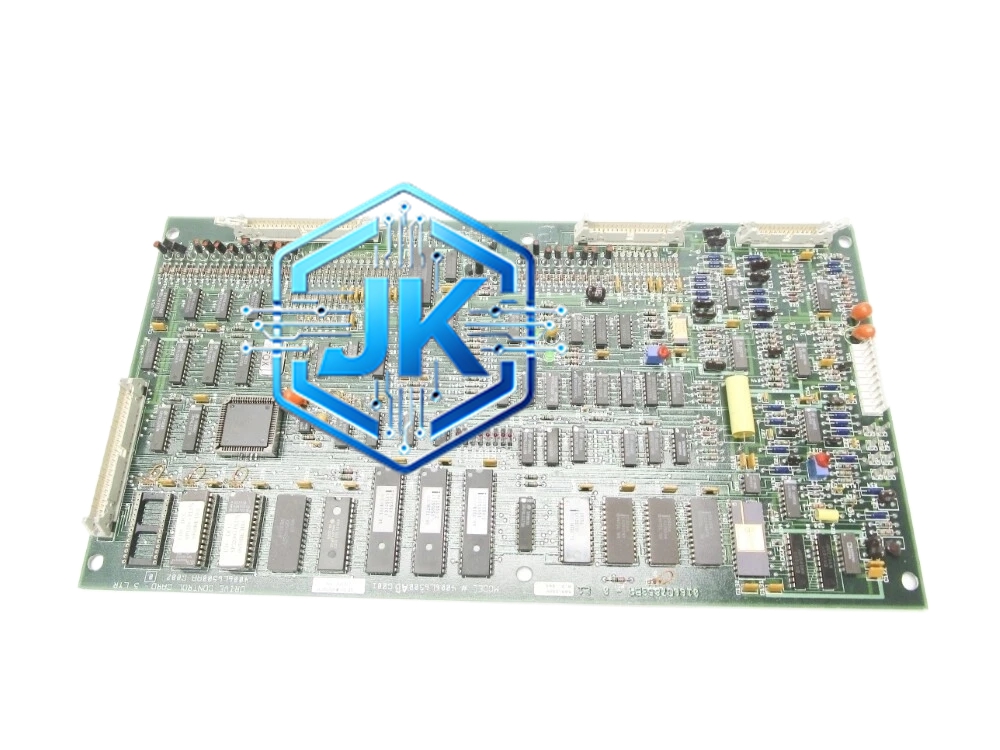

GE Fanuc 4006L6500AB-G001 — Mark V/VI 串行通信接口模块
技术规格：
- 接口类型：RS-232 串行通信（DB9 或 DB25 连接器，视版本而定）
- 通信速率：1200 / 2400 / 4800 / 9600 / 19200 bps，软件可选
- 数据位：7 位或 8 位，软件可选
- 校验方式：无校验 / 奇校验 / 偶校验，软件可选
- 停止位：1 位或 2 位，软件可选
- 流控方式：无硬件流控，支持 XON/XOFF 软件流控
- 通信协议：支持 GE 专用协议、Modbus RTU（部分固件版本）
- 尺寸：标准 Eurocard 尺寸（160mm × 233mm）
- 工作温度：0℃ 至 55℃
功能特点：
- 支持与上位机进行程序上传下载，是现场工程师进行系统调试和维护的主要通道
- 支持与调制解调器配合实现远程拨号诊断，在没有网络的情况下也能远程访问控制器
- 支持连接打印机，用于打印运行日志和报警记录
- 所有通信参数（波特率、数据位、校验方式等）均可通过软件配置，无需跳线或拨码开关
- 具备通信状态自诊断功能，通信异常时自动报错
应用场景：
早期 Mark V/VI 燃机控制系统的远程诊断、程序维护、运行数据导出、与上位 SCADA 系统的串行数据交换、打印机连接
结构特征：
标准 Eurocard 尺寸金属外壳，前置面板带 DB9 或 DB25 通信接口和通信状态 LED 指示灯（TX/RX 闪烁表示通信正常），底部为机架插槽金手指，支持热插拔
工作原理：
控制器内部的 UART 串口数据通过机架背板传输至该模块，模块内的 RS-232 收发芯片将 TTL 电平转换为 RS-232 电平（±12V），通过 DB9/DB25 接口输出至外部设备。接收时则反向转换，将外部 RS-232 信号转换为 TTL 电平送入控制器。
安装要求：
安装于 Mark V/VI 标准机架的通信槽位，通信线缆使用屏蔽双绞线，屏蔽层单端接地，线缆长度不超过 15 米（RS-232 标准限制）。
使用注意事项：
通信速率设置必须与上位机完全一致，否则将出现乱码。RS-232 接口严禁带电插拔，否则将烧毁收发芯片。在强电磁干扰环境下需加装磁环。
