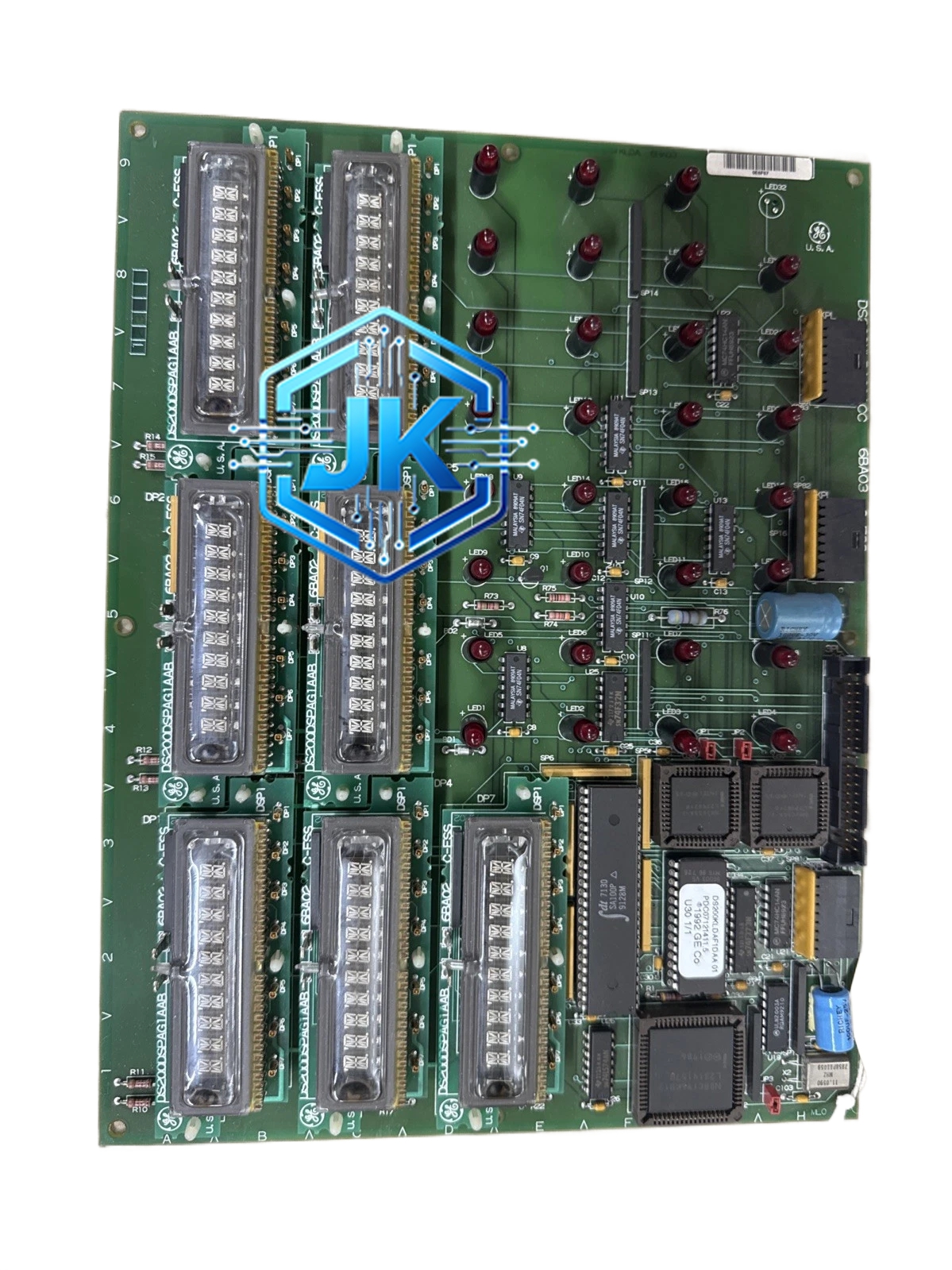

GE Fanuc DS215TCQAG1BZZ01A 高速处理器/通信模块（Mark V/Mark VI DCS系统）
功能特点：
- 高速数据处理：采用32位RISC处理器，主频高达200MHz以上，指令执行速度极快
- 多协议通信：支持Modbus TCP/IP、Modbus RTU/ASCII、DF1、Ethernet/IP、SRTP（GE Fanuc专用实时协议）、EGD（Ethernet Global Data，GE Fanuc专用发布/订阅协议）等多种工业通信协议
- 大容量内存：内置256MB DDR SDRAM，用于存储控制程序和实时数据
- 双以太网口：模块提供2个独立的10/100Mbps以太网端口（RJ45），内置交换机功能
- 冗余支持：支持双机热备冗余配置，切换时间小于50ms
- 大容量I/O处理：单模块最多可管理4096个I/O点
- 在线下载：支持控制程序在线下载和修改，无需停机
- Web服务器：模块内置Web服务器，可通过浏览器进行远程配置和状态监控
- 数据安全：具备数据加密、身份认证等安全保护机制
技术规格：
| 参数项 | 规格值 |
|---|---|
| 处理器 | 32位RISC，200MHz+ |
| 内存 | 256MB DDR SDRAM |
| Flash存储 | 32MB |
| I/O点数 | 最多4096点 |
| 以太网口 | 2个（10/100Mbps，RJ45） |
| 串口 | 2个RS-232 + 1个RS-485 |
| Genius总线 | 1个 |
| 支持协议 | Modbus TCP/IP、Modbus RTU、DF1、Ethernet/IP、SRTP、EGD |
| 数据速率 | 最高100Mbps |
| 缓冲区 | 发送/接收各8KB |
| 供电电压 | 5V DC（从底板取电） |
| 工作温度 | 0°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 防护等级 | IP20 |
| 安装方式 | 插入Mark V/Mark VI I/O底板 |
| 版本标识 | ZZ01A = 特定配置版本 |
| 认证 | CE、UL、CSA |
应用场景：
- 火力发电厂机组DCS控制（锅炉、汽机、发电机）
- 燃气轮机控制系统（燃机卡）
- 大型化工装置DCS控制
- 炼油厂DCS控制系统
- 大型工业过程控制（造纸、冶金、水泥等）
- 复杂运动控制、采矿、水处理、电梯控制、高速包装等
工作原理：
模块上电后，首先从Flash中加载VxWorks实时操作系统，然后从Flash或网络加载用户组态的控制程序。运行时，模块以固定周期（通常为100ms~1000ms）扫描所有I/O点，执行控制算法（PID、逻辑控制、顺序控制等），将控制结果输出至I/O模块。在冗余配置中，主备两台处理器实时同步数据，主处理器故障时备用处理器在50ms内接管全部控制任务。在通信方面，模块通过以太网与上位系统（SCADA、Historian、HMI）进行数据交换，支持TCP/IP和UDP/IP协议。
材质构成：
- PCB板：6层FR-4高TG基板，表面涂覆三防漆
- 以太网PHY芯片：工业级10/100Mbps收发器，支持自动协商
- 磁芯：高品质网络变压器，确保信号完整性
- 接插件：RJ45网口带金属屏蔽壳，防尘防氧化
- 外壳：铝合金压铸，EMC屏蔽设计
安装要求：
- 模块必须安装在Mark V/Mark VI标准I/O机架内
- 两个网口可分别连接不同网络（如一个连接控制网，一个连接信息网）
- 网线应使用超五类或六类屏蔽网线，长度不超过100米
- 首次使用需通过编程软件配置IP地址、子网掩码、网关等网络参数
- 建议将模块设置为固定IP地址，避免DHCP分配导致的通信中断
使用注意事项：
- 两个网口的IP地址必须在同一子网内（如使用内置交换机功能）或在不同子网（如需隔离控制网和信息网）
- Modbus TCP通信时，需正确配置从站地址和功能码
- SRTP/EGD通信需在PLC程序中正确配置发布和订阅标签
- 定期检查网口LED状态，Link灯不亮时首先检查网线和交换机
- 模块支持在线固件升级，升级前务必备份当前配置
