描述

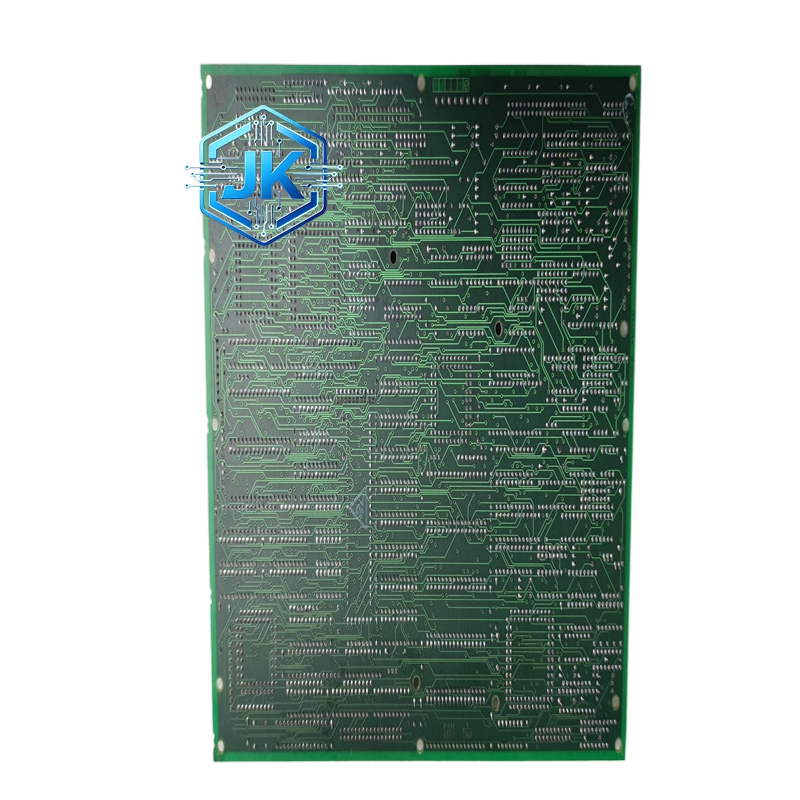

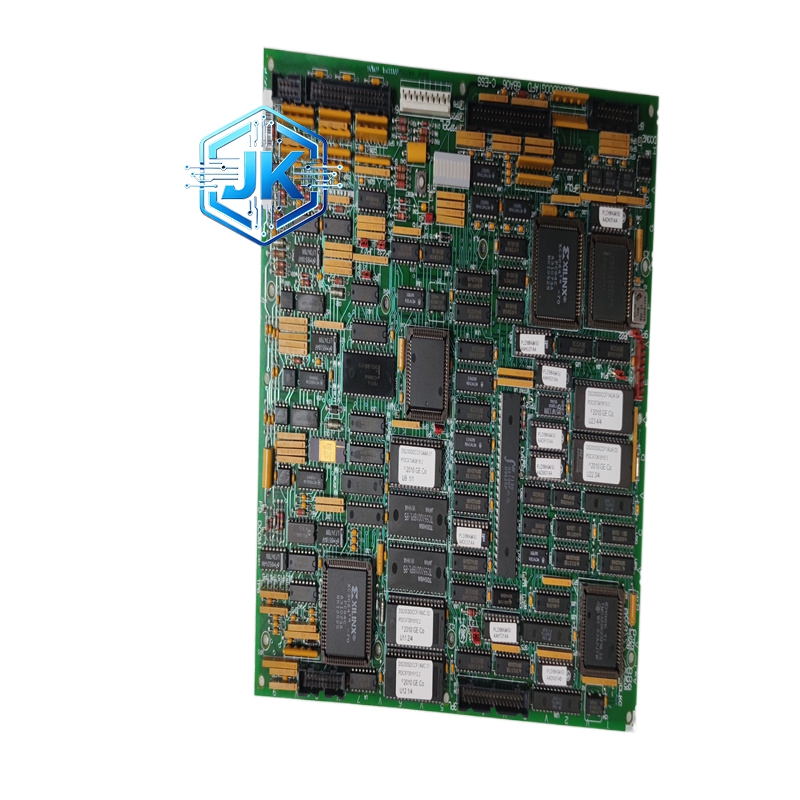

GE（通用电气）DS200SHVIG1AAAA — 高速电压输入模块
技术规格：
- 品牌：GE（General Electric）
- 型号：DS200SHVIG1AAAA
- 模块类型：高速单通道电压输入（Single Channel High-speed Voltage Input）
- 通道数量：1 通道
- 输入信号范围：0 至 10V DC / 1 至 5V DC（软件可配置）
- 输入阻抗：大于 1MΩ（高阻抗输入，减少对信号源的负载效应）
- A/D 分辨率：16 位
- 采样速率：每通道最高 1000 次/秒（1 kHz）
- 精度：±0.1% 满量程（FS）
- 线性度：±0.05% FS
- 隔离方式：通道与背板之间光电隔离，隔离电压 1500V DC
- 供电方式：从控制器背板总线取电
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 相对湿度：5% 至 95%（无凝露）
- 安装方式：DIN 导轨安装 / 机架插槽安装
材质构成：
- 外壳：镀锌钢板 + 铝合金前面板
- PCB 板：FR-4 玻璃纤维环氧树脂板，表面覆有三防漆（防潮、防盐雾、防霉）
- 连接器：镀金弹簧端子，抗氧化、抗振动松脱
- 光电耦合器：高速光耦芯片，确保通道隔离
结构特征：
- 前面板设有通道状态 LED 指示灯（绿色 = 正常，红色 = 故障）
- 背面为标准 32 位背板连接器，与 Mark VIe 控制器完全兼容
- 模块两侧设有弹簧卡扣，固定于机架导轨上
- 整体尺寸约 170mm × 100mm × 25mm（标准 Mark VIe 模块尺寸）
- 重量约 0.3kg
工作原理：
现场电压信号经端子进入模块后，首先通过输入保护电路（防过压、防反接），然后进入高阻抗缓冲放大器进行信号调理。调理后的模拟信号送入 16 位 A/D 转换器，以最高 1kHz 的速率完成数字化。数字化后的数据通过光电隔离器传输至背板总线，最终送入 Mark VIe 控制器的 CPU 进行运算和控制。模块内置看门狗定时器，若通信超时则自动复位。
功能特点：
- 高速采样，每秒 1000 次，满足快速变化信号的采集需求
- 16 位高精度 A/D，分辨率极高
- 光电隔离设计，有效阻断现场干扰串入控制器
- 支持软件在线配置输入范围，无需更换跳线
- 内置断线检测，信号丢失时自动上报故障
- 支持热插拔更换，不影响系统运行
应用场景：
- 燃气轮机转速传感器信号采集（经变送器输出电压信号）
- 蒸汽轮机阀门开度反馈信号
- 电厂辅机系统的压力/流量变送器信号接入
- 联合循环电厂的 DCS 模拟量采集层
安装要求：
- 安装于 Mark VIe 控制器机架的专用 I/O 槽位
- 确保背板连接器完全插入，听到卡扣声即为到位
- 信号线使用屏蔽双绞线，屏蔽层单端接地
- 安装环境需避免强电磁干扰源直接邻近
使用注意事项：
- 输入电压不得超过 12V DC，否则会损坏 A/D 转换器
- 接线时务必断电操作，防止短路
- 模块不支持现场信号直接接入，需经变送器转换为标准电压信号
- 长期不用时应存放于干燥环境，避免 PCB 板受潮
