描述

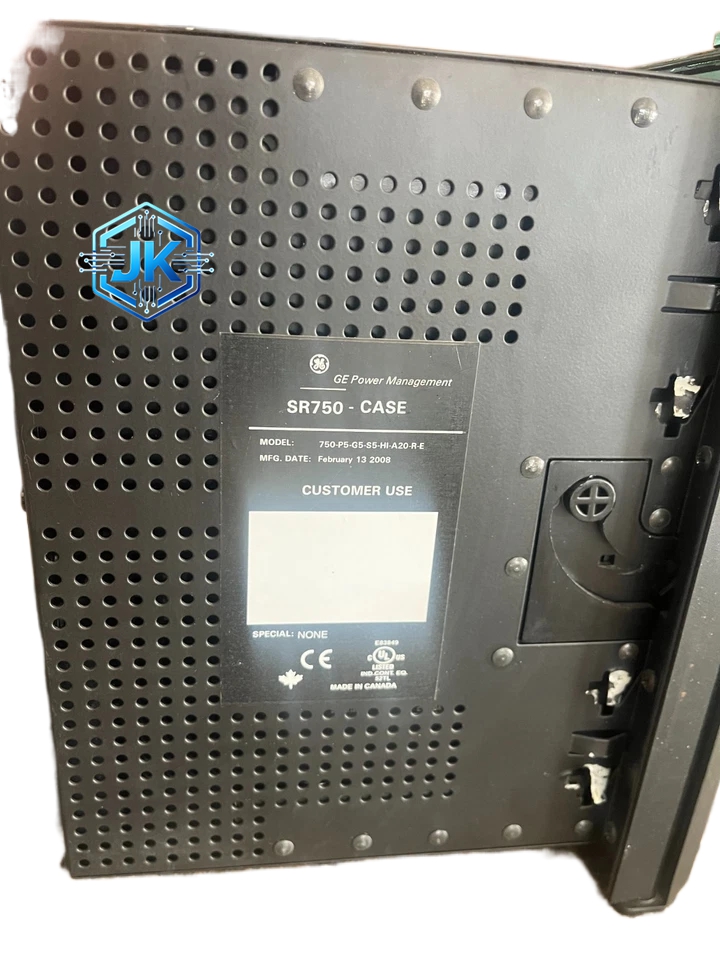

GE 750-P5-G5-S5-HI-A20-R-E-H — Multilin 750 系列多功能数字式继电保护装置（全功能配置版）
技术规格：
- 产品系列：Multilin 750 系列第七代
- 保护功能组数：5 组独立保护（过流、过压、欠压、差动、距离、频率等任意组合）
- 可编程逻辑组数：5 组（G5），每组支持布尔逻辑、定时逻辑、顺序控制
- 事件记录组数：5 组（S5），每组可记录 256 个事件，带时间戳（1ms 分辨率）
- 电压输入：高阻抗（HI），输入阻抗大于 500kΩ，范围 12-250VAC/DC
- 电流输入：5A 或 1A（软件配置），内置 CT 变比设置
- 分辨率：16 位 A/D 转换，65536 级
- 采样率：每周波 80 点采样（50Hz 系统），64 点采样（60Hz 系统）
- 保护动作时间：过流 I 段小于 20ms，II 段 0-30s 可调，III 段 0-60s 可调
- 故障录波：支持 COMTRADE 格式，故障前 4 周波 + 故障后 8 周波
- 通信接口：1 个以太网口（RJ-45，10/100Mbps）+ 1 个 RS-485 口 + 1 个 IRIG-B 对时口
- 通信协议：Modbus TCP/RTU、DNP3.0、IEC 61850（可选）、GE SRTP
- 输出触点：8 组继电器输出（SPDT），触点容量 5A/250VAC
- LED 指示灯：20 个可编程 LED（A20），每组保护、每组逻辑均可独立指定 LED
- 工作温度：-20°C 至 +70°C（宽温型）
- 防护等级：IP54（Hermetic 密封型，H 版本）
- 供电：48-250VAC/DC 或 110/220VDC
- 功耗：小于 15VA
- 认证：UL、cUL、CE、IEEE C37.90、IEEE C37.118
- 尺寸：约 160mm × 160mm × 140mm（面板安装型）
- 重量：约 2.2kg
功能特点：
- 全功能集成：5 组保护 + 5 组逻辑 + 5 组事件记录 + 故障录波 + 以太网通信，一台设备替代过去需要多台继电器才能完成的全部功能
- 高阻抗电压输入：输入阻抗大于 500kΩ，接入被测回路后几乎不取电流，对 PT 二次回路无影响，特别适合老旧 PT 回路
- 20 个可编程 LED：每组保护、每组逻辑、每个事件均可独立指定一个 LED 指示，现场调试和故障排查极为方便
- 故障录波：内置 COMTRADE 格式录波功能，故障前后波形完整记录，支持远程下载分析
- 以太网通信：支持 Modbus TCP 和 DNP3.0，可直接接入电厂 SCADA 系统，无需额外通信转换器
- IRIG-B 对时：支持 IRIG-B 码对时，时间精度 1ms，满足故障录波的时间同步要求
- Hermetic 密封：H 版本采用全密封设计，防尘防潮，适合恶劣环境（如水电站、化工厂）
- 可编程逻辑：5 组逻辑控制支持与/或/非/定时/顺序等复杂逻辑，可实现联锁、闭锁、启动等控制功能
应用场景：
- 大型发电机（600MW 以上）主保护和后备保护
- 主变压器（220kV 及以上）差动保护、过流保护、过压保护
- 220kV/500kV 母线保护
- 大型电动机（10kV/6kV）综合保护
- 馈线保护（过流、接地、重合闸）
- 电容器组保护
- 发电厂备用电源自投（ATS）逻辑控制
材质构成：
- 外壳：压铸铝合金框架 + 钢质前面板，表面阳极氧化处理，防腐蚀
- 前面板：PC 透明面板，可观察内部 LED 状态
- PCB：6 层 FR-4 板，沉金工艺，模拟区与数字区物理隔离，模拟区加装金属屏蔽罩
- 继电器：Coto Technology 密封型干簧管继电器，触点寿命 100 万次以上
- 接线端子：弹簧夹紧式，镀金触点，额定电流 10A
- 连接器：RJ-45 金属屏蔽接口 + DB-9 串口 + 航空插头（IRIG-B）
- 密封圈：硅橡胶密封圈，IP54 防护
结构特征：
- 方形面板安装设计，160mm × 160mm 标准开孔
- 前面板设有 4 行 × 5 列共 20 个 LED 指示灯，每行对应一组保护/逻辑
- 前面板设有 4 个操作按键（Menu、Up、Down、Enter）和一个液晶显示屏（128×64 点阵）
- 底部设有电流输入端子（5 组）、电压输入端子（3 组）、继电器输出端子（8 组）、通信端子（3 组）
- 两侧设有 DIN 导轨卡扣和面板安装耳
- 背部设有散热孔和密封胶条
工作原理：
电流和电压信号经接线端子进入，首先经过 RC 滤波和 TVS 过压保护，然后由 16 位 ADC 以每周波 80 点的速率采样。采样数据送入 DSP 处理器，DSP 根据用户配置的保护定值进行实时运算。当被测电气量超过保护定值时，DSP 在 20ms 内发出跳闸指令，驱动继电器动作。故障录波功能在检测到故障启动信号时自动触发，记录故障前后各 4-8 周波的完整波形。以太网通信由独立的通信处理器处理，不占用主 DSP 资源。可编程逻辑由独立的逻辑协处理器执行，与保护运算并行，互不干扰。
安装要求：
- 面板安装时使用 160mm × 160mm 标准开孔
- DIN 导轨安装时使用标准 35mm 导轨
- 电流输入线使用不小于 2.5mm² 铜芯电缆，电压输入线使用不小于 1.5mm² 铜芯电缆
- CT 二次回路必须可靠接地，且仅允许一点接地
- 以太网线使用屏蔽双绞线（CAT5e 及以上），长度不超过 100 米
- IRIG-B 对时线使用屏蔽同轴电缆，长度不超过 100 米
- 接地电阻小于 4Ω
使用注意事项：
- 保护定值整定必须由具备资质的继电保护工程师操作
- 更换模块前必须将保护装置置于 TEST 状态并确认无跳闸输出
- CT 开路将产生高电压，严禁在 CT 二次回路开路状态下运行
- 液晶显示屏和按键操作需使用专用调试软件（Multilin 750 Setup Tool）
- 建议每 12 个月进行一次保护定值校验和动作时间测试
- 故障录波数据需定期下载备份，建议每月一次
- Hermetic 密封型在运输和安装中注意保护密封圈，不可划伤
