描述

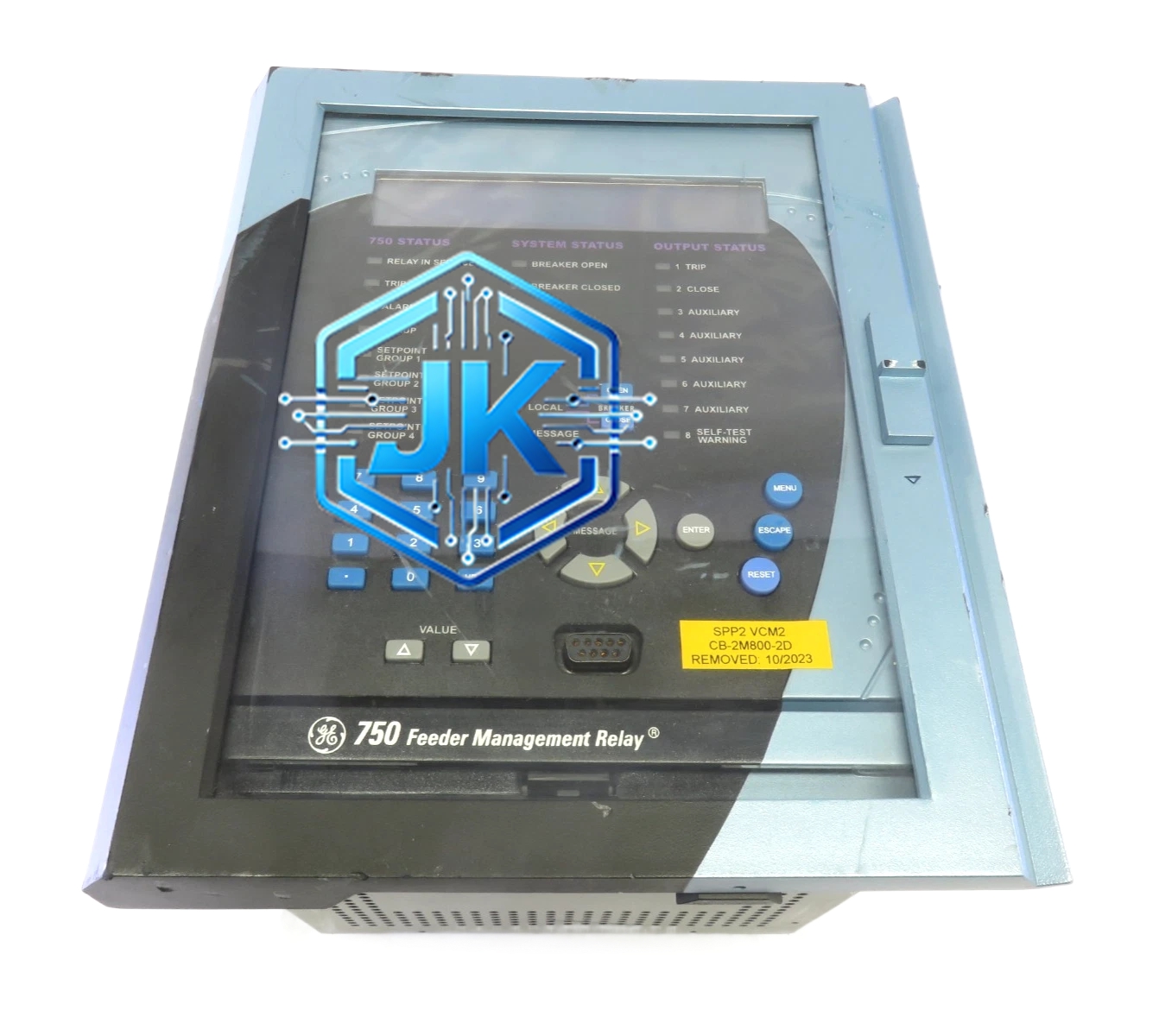

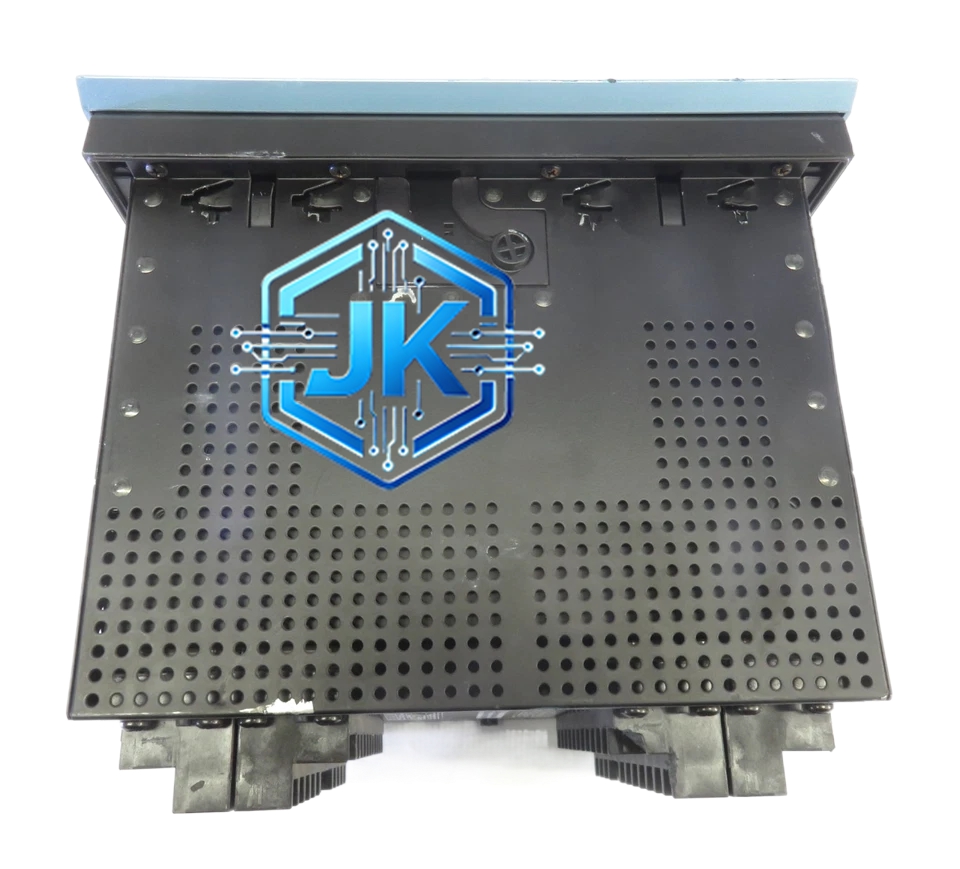

GE 750-P5-G5-S5-HI-A20-R-E 馈线保护继电器（多功能配电保护装置）
功能特点：
- 多重保护功能：过流保护（50/51）、接地过流保护（50G/51G）、距离保护（21）、零序过流保护（67N）、重合闸（79）等全部集成
- 自动重合闸：支持三次自动重合闸，可设置快慢压切换和检无压/检同期重合闸
- 故障录波：内置高速故障录波器，可记录故障前20个周波和故障后10个周波的波形数据
- 电能计量：精确测量三相电压、三相电流、有功功率、无功功率、功率因数、电能等参数
- 跳闸计数器：记录断路器跳闸次数，支持在LCD或EnerVista软件中查看
- 示波器功能：可实时显示电压电流波形，便于故障分析
- 以太网通信：内置10/100Mbps以太网接口，支持Modbus TCP、DNP3.0、IEC 61850等协议
- 宽温设计：工作温度范围-40°C ~ +85°C，适用于极端环境
- 可编程逻辑：内置5个逻辑输入和5个逻辑输出，可自定义保护逻辑和联锁条件
技术规格：
| 参数项 | 规格值 |
|---|---|
| 额定电压 | 110V / 220V AC 或 DC |
| 额定电流 | 1A 或 5A（可选） |
| 频率范围 | 45Hz ~ 65Hz |
| 通信接口 | 以太网（RJ45）+ RS-485 + RS-232 |
| 保护功能 | 50/51、50G/51G、21、67N、79重合闸等 |
| 事件记录 | 20条带时间戳，分辨率1ms |
| 故障录波 | 30个周波，采样率64点/周波 |
| 逻辑输入 | 5个可编程 |
| 逻辑输出 | 5个可编程 |
| 工作温度 | -40°C ~ +85°C（HI宽温型） |
| 安装方式 | 19英寸标准面板安装，抽屉式结构 |
| 外壳防护 | IP54（前面板） |
| 尺寸 | 约178mm × 216mm × 216mm（7″ × 8.5″ × 8.5″） |
| 认证 | UL、CSA、CE、ATEX |
应用场景：
- 变电站10kV/35kV馈线保护
- 工厂配电系统馈线保护
- 风力发电场集电线路保护
- 矿山供电系统馈线保护
- 任何需要综合保护+监测+通信的中压配电场合
材质构成：
- 外壳：铝合金压铸 + 钢板冲压，表面环氧粉末喷涂
- 前面板：阳极氧化铝合金，耐刮擦
- PCB板：FR-4基板，4层板，表面三防涂层
- 端子：磷铜镀镍，接触电阻小于1mΩ
- 抽屉导轨：不锈钢，耐腐蚀
工作原理：
继电器通过CT（电流互感器）和PT（电压互感器）采集馈线的三相电流和三相电压，内部DSP处理器对采集信号进行数字滤波和傅里叶变换，计算出各保护判据的数值。当任一保护判据达到动作值时，继电器输出跳闸命令驱动断路器分闸。重合闸功能在故障切除后，经设定的延时自动合闸，若故障仍存在则再次跳闸（最多三次）。故障录波器在保护动作瞬间自动触发，高速采样并存储波形数据供事后分析。
安装要求：
- 安装在标准19英寸继电器柜/面板上，使用配套抽屉导轨
- CT和PT的二次接线必须严格按照继电器端子图连接，电流回路和电压回路分开走线
- 接地端子必须可靠接地，接地电阻小于1欧姆
- 以太网通信线应使用屏蔽超五类网线，远离动力电缆
- 安装完成后需进行通电校验和保护定值整定
使用注意事项：
- 修改保护定值前必须输入正确的操作密码（默认三级密码保护）
- CT二次侧严禁开路，PT二次侧严禁短路
- 定期校验保护装置的测量精度（建议每年一次）
- 故障录波数据应定期导出备份，防止存储空间溢出
- 长期不用时建议保留电源，避免时钟电池耗尽导致时间重置
