描述
技术规格
| 参数项 | 规格值 |
|---|---|
| 相电流输入 | P5 = 5 A 相CT次级 |
| 控制电源（HI） | 直流：90–300 VDC；交流：70–265 VAC @ 48–62 Hz |
| 模拟输出 | A20 = 4–20 mA 模拟输出 |
| 工作频率 | 48–62 Hz（适用于25 Hz、50 Hz、60 Hz发电系统） |
| 输出电流参数范围 | 0.00–20.00 × FLA（IA/IB/IC/平均输出电流） |
| 负序电流参数范围 | 0–2000% FLA |
| 最热定子RTD | –58°F 至 +482°F |
| 最热轴承RTD | –58°F 至 +482°F |
| 环境温度RTD | –58°F 至 +482°F |
| RTD 1–12 | –58°F 至 +482°F |
| AB/BC/CA电压 | 0.00–1.50 × 额定电压 |
| 伏/赫兹参数 | 0.00–2.00 × 额定电压 |
功能特点
-
发电机过载保护：监测发电机电流，超限时报或跳闸
-
定子接地故障保护：检测定子绕组接地故障
-
失磁保护：检测发电机失磁工况
-
逆功率保护：防止逆功率运行
-
误上电保护：防止非同期合闸
-
负序过电流监测：检测不平衡运行
-
断路器失灵保护：监测断路器操作状态
-
VT熔断器故障检测：检测电压互感器熔断器状态
-
跳闸线圈监视：监测跳闸回路完整性
-
12路RTD输入：用于定子和轴承温度监测
-
4路模拟输入：用于振动和转速监测
-
示波记录功能：每周期12个采样点，最多记录128个周期
-
实时测量：电流、电压、功率、电能、频率、功率因数
性能参数
-
支持通过EnerVista 489 Setup软件进行参数配置和固件升级
-
基础显示屏满足基本参数查看和设置需求
材质构成
-

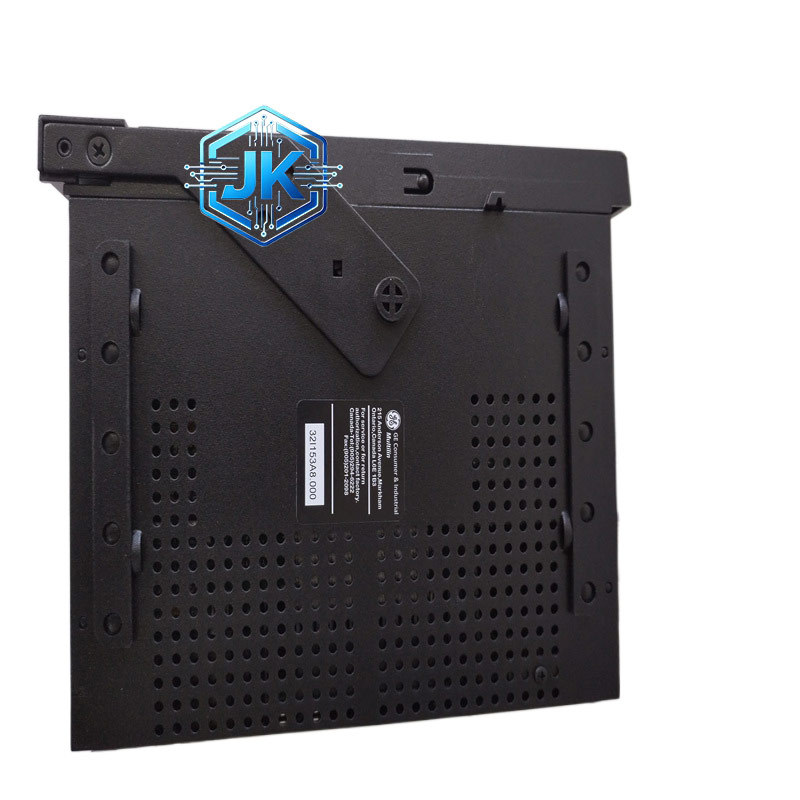

外壳：金属材质
-

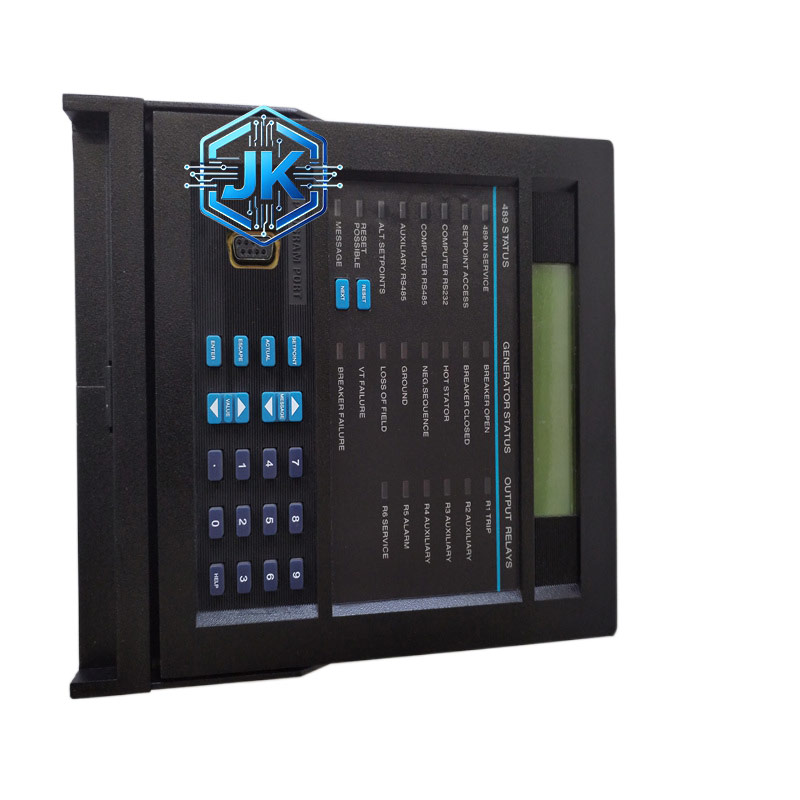

前面板：工程塑料，基础LED显示
-
电路板：覆铜环氧树脂基板
结构特征
-
基础显示屏设计，无增强型LCD
-
标准面板安装结构
-
可选配抽拉式外壳（需单独订购）
工作原理 该继电器通过5 A相CT和VT采集发电机电气量，结合RTD温度输入和模拟量输入，由内部微处理器进行实时运算分析。当检测到过载、接地故障、失磁、逆功率、负序过流等异常工况时，执行跳闸或报警动作。4–20 mA模拟输出可将发电机关键运行参数传送至外部仪表或控制系统。
优势亮点
-
宽电压范围控制电源，兼容全球多种供电标准
-
支持25 Hz、50 Hz、60 Hz多种频率发电系统
-
全面的发电机保护功能覆盖定子、转子及系统级故障
-
12路RTD输入实现全面的温度监测
-
示波记录功能支持故障波形分析
适用行业 发电厂、工业自备电站、热电联产、公用事业变电站、船舶发电、柴油发电机组、燃气轮发电机组等

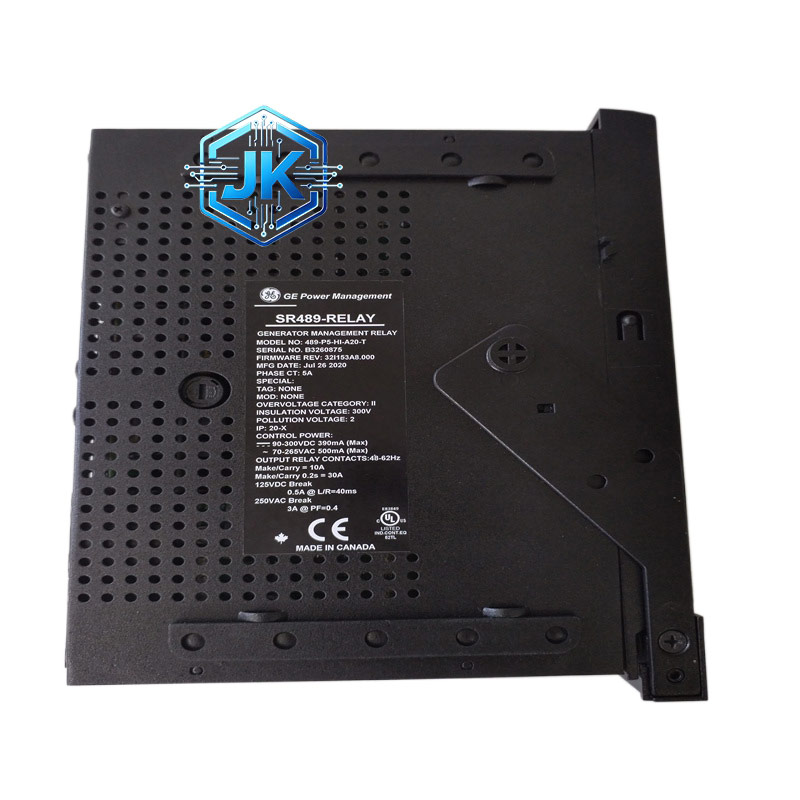

型号系列 GE Multilin 489系列发电机管理继电器
安装要求
-
控制电源：HI等级（90–300 VDC / 70–265 VAC @ 48–62 Hz）
-
相CT次级额定值：5 A
-
工作频率：25 Hz / 50 Hz / 60 Hz
-
安装方式：面板开孔安装
使用注意事项
-
确认控制电源电压等级与继电器HI标识匹配
-
VT接线注意极性和熔断器配置
-
RTD输入需使用屏蔽电缆，减少电磁干扰
-
定期校验保护定值和模拟输出精度
-
利用EnerVista 489软件进行参数管理和固件升级
