描述
技术规格
| 参数项 | 规格值 |
|---|---|
| 相电流输入 | P5 = 5 A 相CT次级 |
| 控制电源（HI） | 直流：90–300 VDC；交流：70–265 VAC @ 48–62 Hz |
| 模拟输出 | A20 = 4–20 mA 模拟输出 |
| 显示类型 | 增强型显示屏（大尺寸LCD） |
| 通信接口 | RS232、RS485、10BaseT以太网 |
| 通信协议 | Modbus RTU、Modbus TCP/IP、DNP 3.0、IEC 61850 |
| 工作频率 | 25 Hz / 50 Hz / 60 Hz |
| 输出电流范围 | 4–23 mA（+6% 超量程） |
| 输入电流范围 | 3–26 mA（+4% 超量程） |
| 超量程保护 | +42.5 VDC，连续 |
| 系统内存 | 1286 Mb |
| 接口数量 | 4个 |
| 重量 | 1.3 kg |
| 外形尺寸 | 250 mm × 240 mm × 35 mm |
| 发货重量 | 2.3 kg |
功能特点
-
以太网通信：集成10BaseT以太网端口，支持Modbus TCP/IP协议
-
增强型显示：大尺寸LCD显示屏，显示信息丰富，操作界面友好
-
全面发电机保护：过载保护、定子接地保护、失磁保护、逆功率保护、误上电保护、负序过电流监测、断路器失灵保护
-
温度监测：12路RTD输入，用于定子和轴承温度监测
-
振动与转速监测：4路模拟输入
-
示波记录：每周期12个采样点，最多128个周期
-
实时测量：电流、电压、功率、电能、频率、功率因数
-
多种通信协议：支持Modbus RTU、Modbus TCP/IP、DNP 3.0、IEC 61850
-
EnerVista 489软件：配套配置软件，支持参数设置和固件升级
性能参数
-
模拟输出超量程能力：+6%
-
模拟输入超量程能力：+4%
-
超量程过压保护：+42.5 VDC连续
-
系统内存：1286 Mb
材质构成
-
外壳：金属材质
-
前面板：工程塑料，增强型LCD显示屏
-
电路板：覆铜环氧树脂基板
结构特征
-

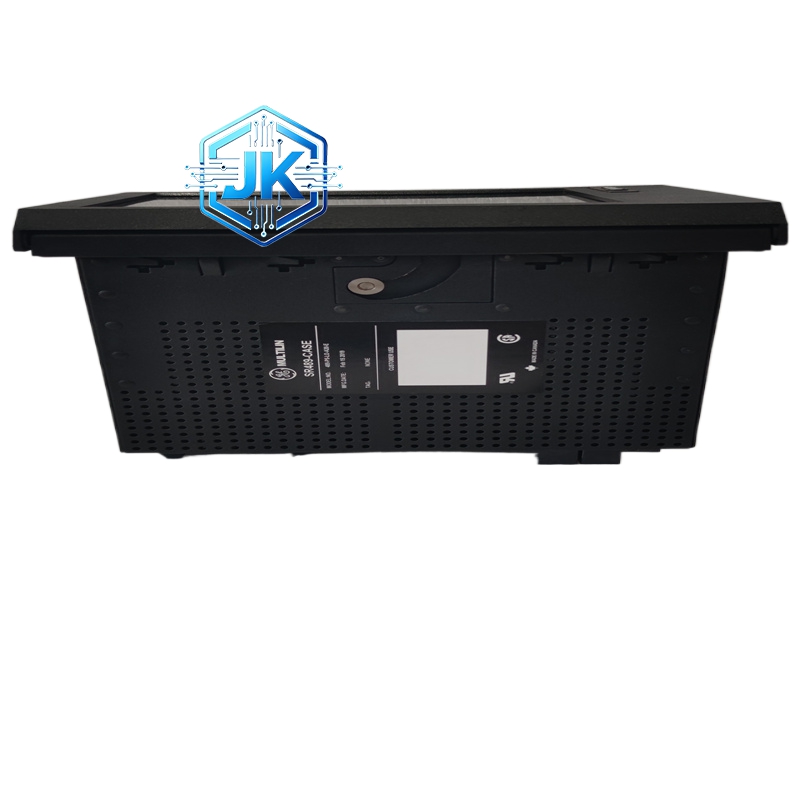

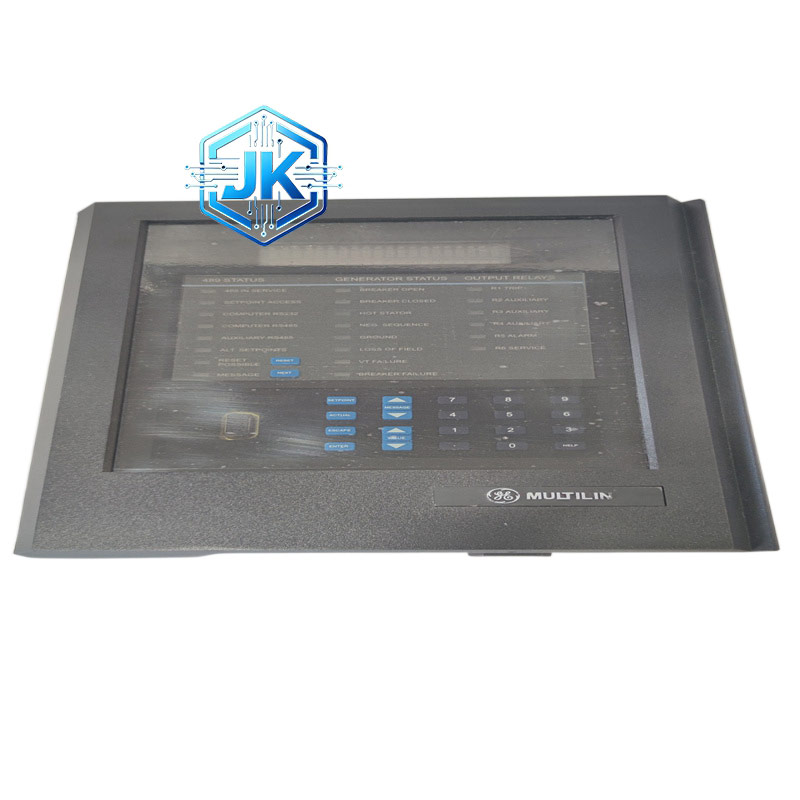

增强型大尺寸LCD显示屏
-
多行LED状态指示灯
-
数字键盘和控制按键
-
集成以太网RJ45接口
-
外形尺寸紧凑：250 mm × 240 mm × 35 mm
工作原理 该继电器在489系列标准功能基础上，增加了以太网通信能力。通过10BaseT以太网接口，继电器可直接接入局域网或互联网，支持Modbus TCP/IP和IEC 61850协议，实现与上位机、SCADA系统或云平台的高速数据交换。其他保护、测量和控制功能与489系列标准型号一致。
优势亮点
-
以太网通信能力显著提升远程监控和数据传输效率
-
支持IEC 61850协议，适用于智能变电站应用
-
增强型显示屏提供优异的操作体验
-
多种通信协议兼容，便于系统集成
-
超量程保护和宽范围输入增强系统适应性
适用行业 发电厂、热电联产、工业自备电站、石化行业、公用事业变电站、智能电网等需要网络化监控的发电系统
型号系列 GE Multilin 489系列发电机管理继电器
安装要求
-
控制电源：HI等级（90–300 VDC / 70–265 VAC @ 48–62 Hz）
-
相CT次级额定值：5 A
-
以太网接线：采用标准CAT5/CAT6网线，注意网络拓扑和IP地址配置
-
工作频率：25 Hz / 50 Hz / 60 Hz
-
安装方式：面板开孔安装或配合抽拉式外壳
使用注意事项
-
以太网端口接线使用标准网线，注意屏蔽和接地
-
配置正确的IP地址、子网掩码和网关参数
-
确保网络安全，防止未授权访问
-
定期备份继电器参数配置
-
利用EnerVista软件进行远程参数管理和固件升级
