描述

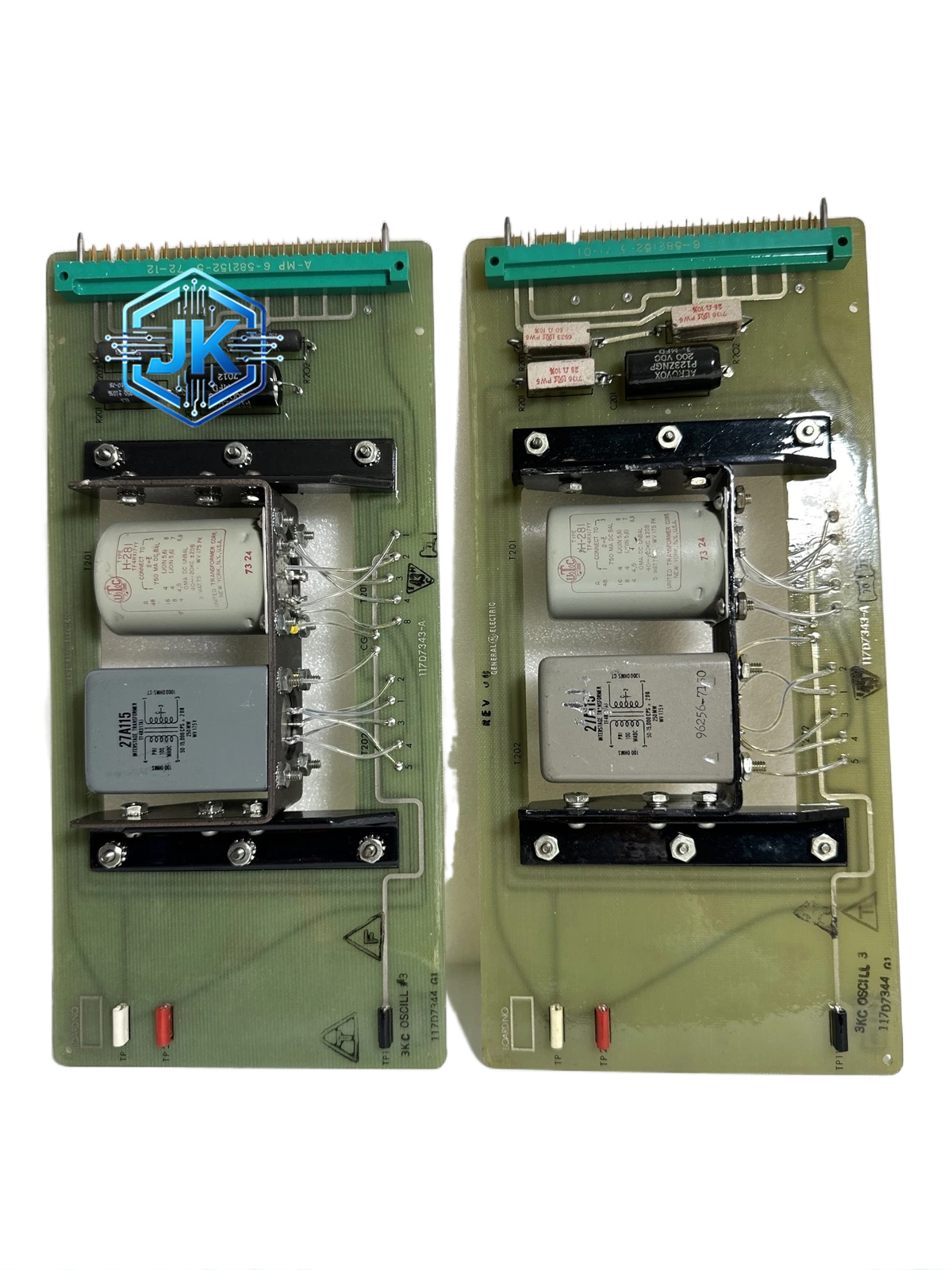

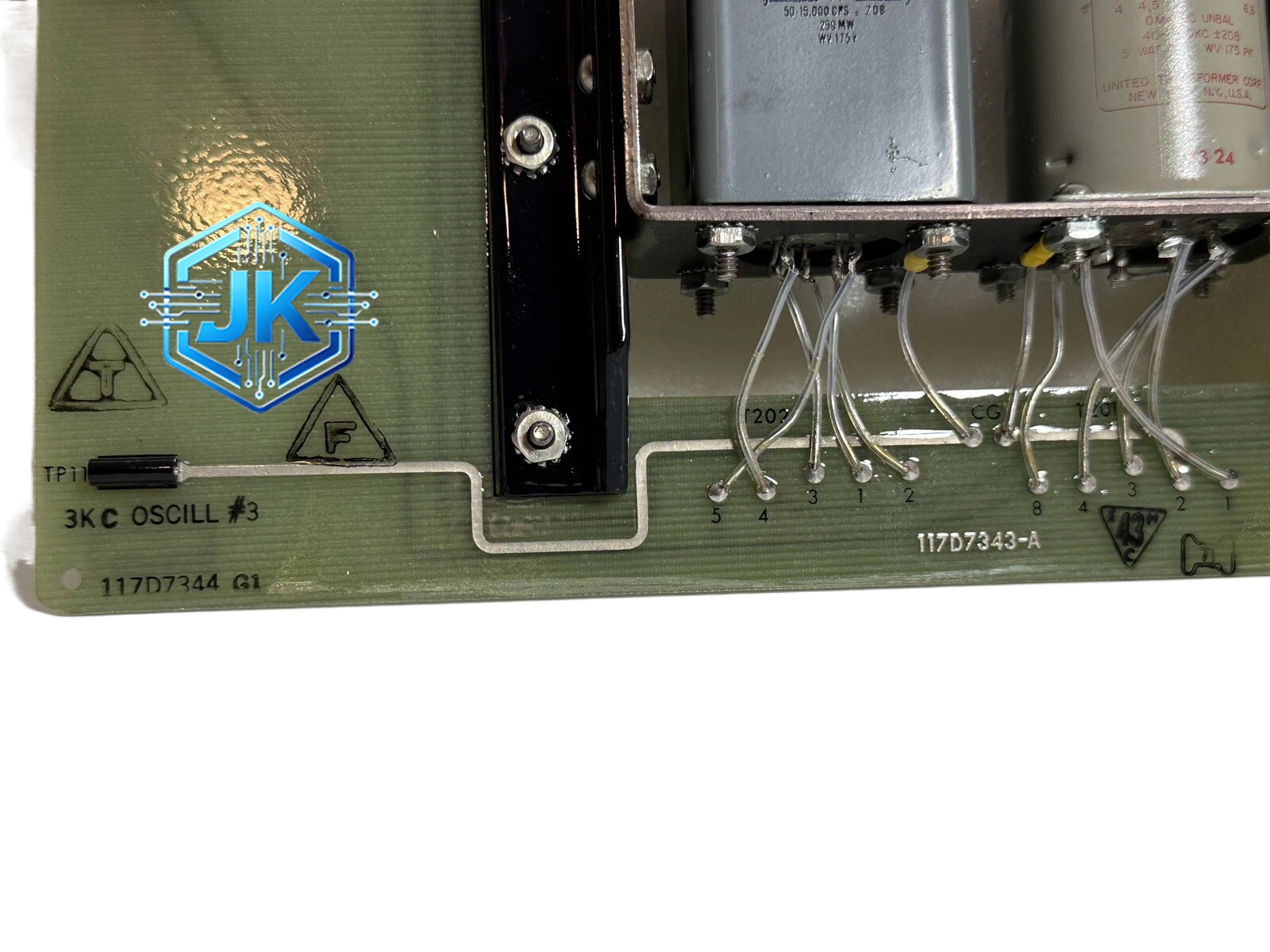

GE 117D系列励磁控制电源模块 117D7344G1
技术规格:
- 功能: 励磁电流调节、AVR控制、触发脉冲生成
- 输入电源: 120/240 V AC 或 24 V DC备用
- 输出: 可控硅触发脉冲 + 励磁电流反馈
- 调节精度: ±0.5% 电压调节率
- 响应时间: < 20 ms
- 通信: 模拟信号 + 硬接线I/O
- 工作温度: -20°C 至 +60°C
- 防护等级: IP20（柜内安装）
材质构成:
- PCB: 多层FR-4板，功率区和控制区分开布局
- 功率元件: 大功率可控硅驱动模块
- 变压器: 环氧灌封变压器，绝缘等级H级
- 外壳: 镀锌钢板，防电磁干扰
结构特征:
- 标准盘装式模块 — 面板开孔安装
- 前面板LED指示灯 — 电源、运行、故障三色指示
- 后面板接线端子排 — 电源输入、触发输出、反馈输入
- DIP开关 — 设置控制参数（增益、限幅等）
工作原理:
- 模块接收发电机电压和电流反馈信号
- AVR算法计算所需励磁电流，生成可控硅触发脉冲
- 触发脉冲控制整流桥输出直流励磁电流给发电机转子
- 闭环控制确保发电机端电压恒定
功能特点:
- 自动电压调节器（AVR） — 维持发电机端电压恒定
- 电力系统稳定器（PSS） — 抑制低频振荡
- 过励/欠励限制 — 保护发电机转子绕组
- V/Hz限制 — 防止发电机过磁通
- 掉电闪极保护 — 防止失磁后绝缘损坏
应用场景:
- 火电厂汽轮发电机励磁
- 水电站水轮发电机励磁
- 柴油发电机组电压调节
- 船用发电机励磁控制
安装要求:
- 安装在励磁控制柜内，远离大功率变频器
- 电源输入端加装浪涌保护器（SPD）
- 触发脉冲线使用屏蔽电缆，屏蔽层单端接地
- 模块前面板朝向操作人员，便于观察LED状态
使用注意事项:
- 参数设置（增益、限幅）必须由专业工程师完成
- 不可带电修改DIP开关设置
- 备用电源（24 V DC）必须确保切换时间小于10 ms
- 模块故障时发电机将失去励磁，需配合失磁保护动作
- 定期检查散热风扇（如有）运转状态
