描述

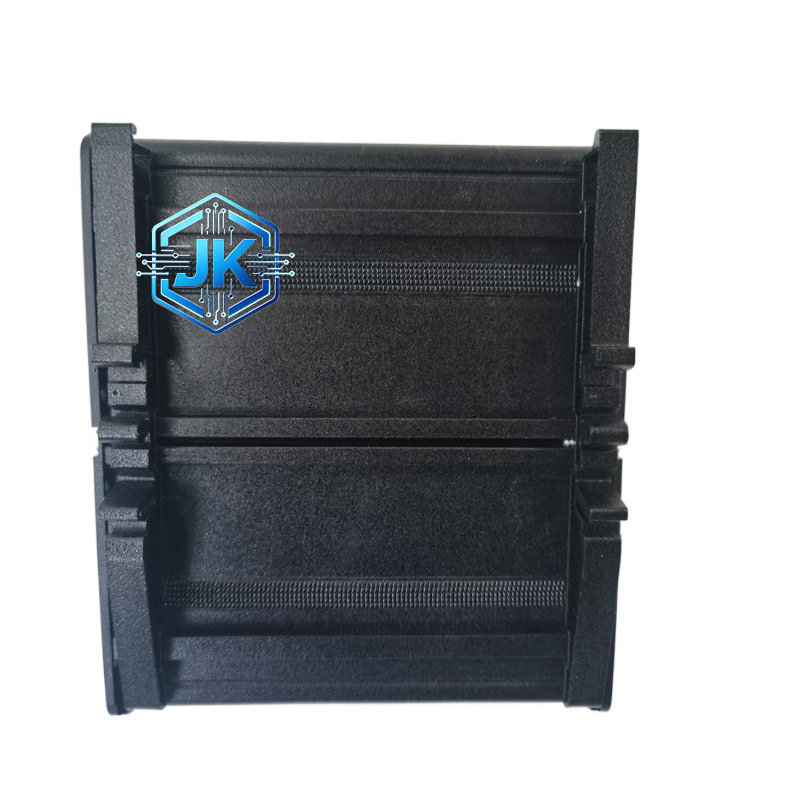

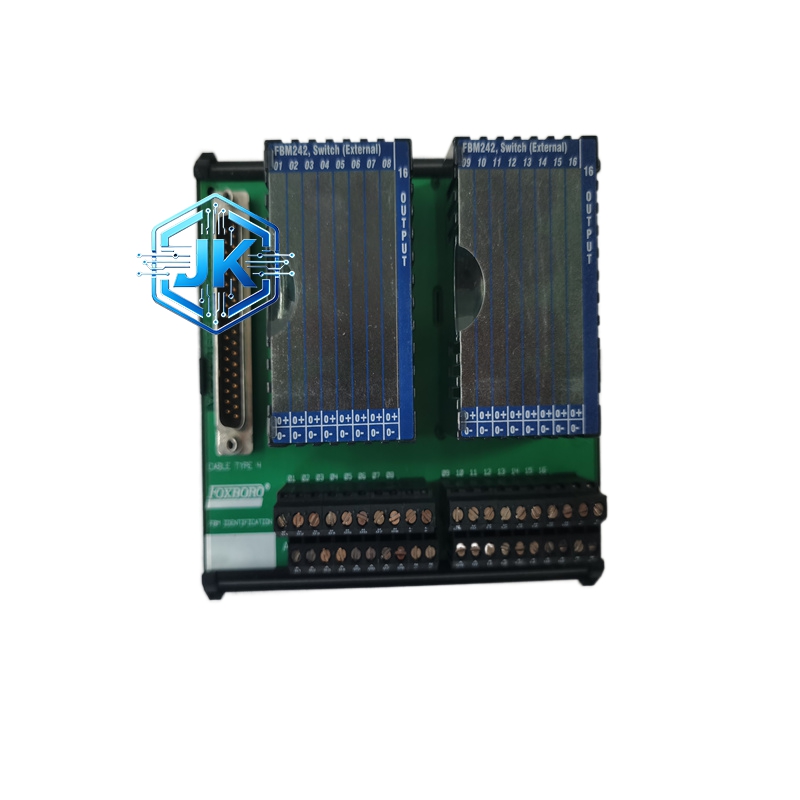

Foxboro RH917HX FBM242 开关输出模块端子板
技术规格：
- 制造商：Foxboro（施耐德电气旗下）
- 所属系列：I/A Series DCS 系统、RH 系列端子组件
- 型号：RH917HX（前代 P0917HX）
- 功能类型：FBM242 开关输出模块端子板
- 通道配置：16 路开关输出通道，8 通道 / 组，共 2 组
- 负载电压：15-60VDC（外部供电）
- 单通道电流：最大 2A
- 分组保护：每组最大电流限制 12A
- 接线端子：压缩式镀金端子
- 隔离性能：通道间隔离 500VAC（1 分钟）
- 工作温度：-20℃~+60℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：216mm×125mm×72mm
- 重量：约 0.32kg
- 材质：工业级阻燃 PCB 板、三防涂层、镀金接线端子、阻燃外壳
- 安装方式：标准 DIN 导轨安装
- 认证：CE、UL、RoHS 认证，符合工业端子板安全标准
功能特点：
- 16 路分组开关输出：16 路独立开关输出通道，分为 2 组（8 通道 / 组），适配 15-60VDC 外部供电，单通道最大 2A，可直接驱动继电器、接触器、电磁阀等现场执行器。
- 分组限流安全保护：每组最大电流限制 12A，具备过流、短路保护功能，故障时自动限流，保护端子板、输出模块及后端负载安全，无需额外配置熔断器。
- 通道隔离抗干扰：通道间 500VAC 隔离，有效阻断通道间干扰及外部电磁干扰，防止输出信号误触发、负载误动作，适配强电磁干扰工业环境。
- 宽温稳定耐用：-20℃~+60℃工作温度范围，阻燃 PCB 板 + 三防涂层，抗振动、抗潮湿、抗粉尘，耐受工业现场高温、潮湿、粉尘等恶劣工况。
- 无缝集成易安装维护：完全适配 FBM242 开关输出模块，标准 DIN 导轨安装，即插即用；压缩式镀金端子接线便捷，支持热插拔，维护时无需停机。
应用场景：
- 电力行业：电厂辅机（引风机、送风机）启停控制、发电机组阀门执行器驱动、变电站开关设备控制输出。
- 石油化工：油气田压缩机站阀门控制、化工反应釜搅拌电机启停、防爆区域电磁阀驱动、精馏塔执行器控制。
- 冶金行业：冶金轧机辅助设备控制、连铸机辊道电机启停、高炉阀门执行器驱动、冶金车间继电器控制。
- 工业自动化：制造业生产线电磁阀 / 继电器控制、流水线设备启停驱动、工业机器人外围执行器控制、水处理设备阀门驱动。
