描述

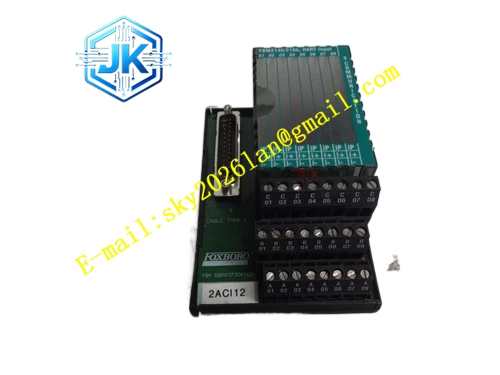

Foxboro P0924JH
技术规格
- 处理器： 内置 32 位微控制器，负责本地数据处理和通信协议栈。
- 通信接口： 2 Mbps 冗余现场总线，支持 HDLC 协议。
- I/O 容量： 根据具体子型号，提供 8 点或 16 点 I/O 通道。
- 隔离电压： 通道间及通道对地具备 250V AC/DC 以上的隔离能力。
功能特点
- 高精度采集： 内置高精度 A/D 转换器，支持 12 位或 16 位分辨率，满足精密过程控制需求。
- 智能诊断： 实时监测模块健康状态、通道断线、超量程及短路故障，并主动上报。
- 全密闭设计： 采用无风扇、全封闭外壳，可直接安装在恶劣的现场环境，无需额外的空调机柜。
- 灵活配置： 通过软件即可配置信号类型、量程、滤波时间及报警阈值。
应用场景
广泛应用于炼油厂、化工厂、海上平台等需要大量 I/O 点且环境恶劣的场合，用于采集温度、压力、流量、液位等关键过程变量。
性能参数
- 转换精度： ±0.1% F.S.（满量程）或更优。
- 响应时间： 数字滤波时间常数可设，最快响应 <10ms。
- 环境适应性： 工作温度 -40℃ 至 +85℃，存储温度 -40℃ 至 +85℃，防护等级 IP20。
材质构成
- 外壳： 压铸铝或高强度阻燃塑料，提供优异的电磁屏蔽（EMC）和物理防护。
- PCB： 多层工业级印制电路板，表面涂覆三防漆（Conformal Coating），防潮、防霉、防盐雾。
结构特征
紧凑的长条形设计，侧面带有总线连接器和状态指示 LED。顶部和底部为现场接线端子，支持导轨安装。
工作原理
FBM 内部的微处理器通过多路复用器轮流采集各通道的模拟信号，经 A/D 转换和数字滤波后，打包成符合 Foxboro 现场总线协议的数据帧，通过总线发送给通信处理器。同时，它解析下行指令，通过 D/A 转换或继电器输出控制现场设备。
安装要求
需配合专用的端子组件（如 P0922VT/VU）使用。总线电缆需采用屏蔽双绞线，并严格按照手拉手拓扑连接，两端安装终端电阻。
使用注意事项
在配置模块参数时，务必确保信号类型与现场实际仪表一致。更换模块前，需在组态软件中将对应节点“禁用”，防止总线地址冲突。
