描述

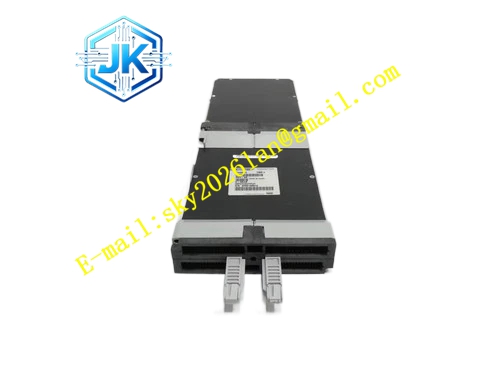

Foxboro P0400YE
技术规格
- 模块型号：FBM04 (P0400YE)
- 通道配置：4通道模拟量输入（AI）/ 4通道模拟量输出（AO）
- 信号类型：0-20mA直流电流信号
- 总线接口：2 Mbps冗余HDLC现场总线
功能特点
- 双向信号处理：单模块同时具备4路AI和4路AO功能，节省机柜空间。
- 高精度转换：内置高精度A/D和D/A转换器，确保信号传输的准确性。
- 电气隔离：通道之间及通道与系统总线之间提供完全的电气隔离。
- 在线诊断：支持断线检测、短路保护和超量程报警。
应用场景
广泛用于需要同时采集传感器信号并输出控制指令的场合，如调节阀的闭环控制回路、变频器速度设定与反馈、以及液位/压力变送器的监测与控制。
性能参数
- 输出负载能力：可驱动高达600Ω的回路阻抗。
- 信号精度：典型精度为满量程的±0.1%。
- 响应时间：支持软件配置的数字滤波，最快响应时间小于10ms。
材质构成
采用工业级阻燃塑料外壳，内部PCB板经过三防漆处理。端子排采用高品质的压接或螺钉式端子。
结构特征
标准的FBM外形设计，前面板带有清晰的通道标识和状态指示灯。背部通过高密度连接器与底座无缝对接，支持热插拔操作。
工作原理
输入侧通过精密采样电阻将0-20mA电流转换为电压信号，经A/D转换后打包发送至控制器；输出侧接收控制器的数字指令，经D/A转换和V/I转换电路后，向现场执行机构输出精确的0-20mA控制电流。
安装要求
插入配套的FBM底座中。模拟量信号线必须使用屏蔽双绞线，且屏蔽层需在控制柜侧单端接地。
使用注意事项
接线前务必确认信号极性（正负极）。输出回路严禁开路运行，以免产生高压损坏模块。更换模块前需在软件中将该节点置为“维护模式”。
