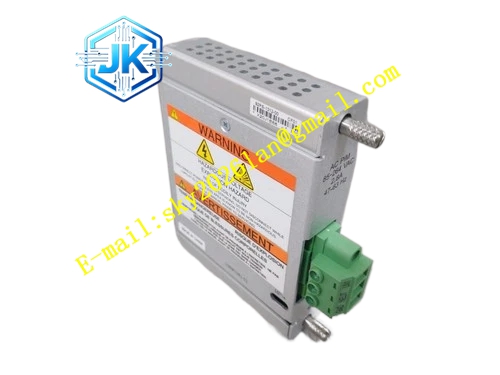

Bently Nevada 3500/93 135799-01
技术规格：
- 显示屏： LCD显示屏，分辨率640×480
- 输入信号： 来自Bently Nevada监测系统的RS-485数字信号
- 通信接口： 串行RS-232/RS-485（可配置）
- 支持协议： ASCII、Modbus、Bently Nevada专有协议
- 工作温度范围： -30摄氏度至+65摄氏度
- 存储温度范围： -40摄氏度至+85摄氏度
- 尺寸： 241.3毫米×24.4毫米×241.8毫米
- 重量： 0.82千克
- 认证： CE、CSA、ATEX、IECEx（取决于地区）
功能特点：
- 作为3500系统与外部显示器或HMI之间的通信链路
- 支持多种显示协议，兼容标准工业显示设备
- 显示数据可配置，可根据特定操作员需求定制信息呈现
- 前面板LED指示灯提供电源、通信状态和故障信息
- 模块化设计，支持现场更换，最大限度减少停机时间
- 采用先进的信号处理技术，确保监测结果准确
应用场景：
- 石油天然气行业压缩机和涡轮机状态实时显示
- 电力行业发电机和涡轮机械健康参数可视化
- 石化行业关键工艺设备状况显示，用于预防性维护
- 海洋和近海平台井道和辅助机械监控操作员界面
- 金属与采矿行业重型设备振动和温度数据显示
- 工业自动化领域与工厂HMI集成获取机械保护状态
性能参数：
- 支持数据类型： 振动、温度、速度、报警状态、诊断
- 显示映射： 可配置，支持自定义信息呈现
- 通信速率： 根据接口类型支持标准波特率
- 诊断功能： 电源状态、通信状态、故障指示
材质构成：
- 外壳： 坚固耐用的工业级金属外壳
- 前面板： 防刮擦透明窗口
- 电路板： 多层印刷电路板
- 连接器： 工业级串行通信端子
结构特征：
- 全高模块设计，占用3500机架一个插槽
- 前面板配备状态LED指示灯
- 标准工业尺寸，便于机架安装
- 支持面板安装或19英寸机架安装
工作原理： 该模块通过3500机架背板收集来自各监测模块的数据，内部处理器将这些数据转换为标准显示协议格式。通过RS-232或RS-485串行接口，模块将处理后的数据传输到外部显示器或HMI系统。模块支持多种数据格式转换，确保与各种第三方显示设备兼容，实现机械保护数据的远程可视化监控。
安装要求：
- 安装在3500机架的指定插槽中
- 串行通信电缆根据RS-232或RS-485标准正确连接
- 外部显示器应安装在便于操作员观察的位置
- 确保通信电缆屏蔽层正确接地
- 与高压动力电缆保持适当间距
使用注意事项：
- 显示接口模块需要与3500系统配置软件配合使用
- 串行通信参数（波特率、数据位、停止位、校验位）必须与外部显示设备匹配
- 定期检查通信连接状态
- 在危险区域使用时，需确认防爆认证等级符合现场要求
- 模块设计用于现场更换，但更换前建议切断相关显示系统电源
