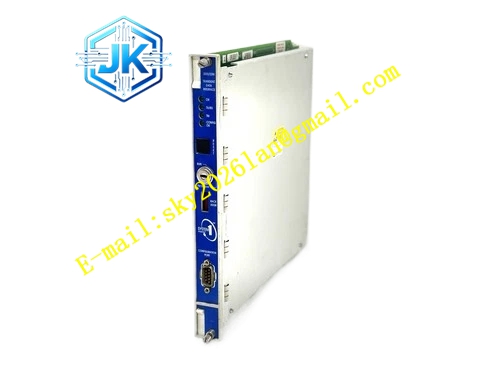

Bently Nevada 3500/25-01-01-01
- 技术规格：
- 通道：2 通道独立输入
- 输入信号：电涡流探头（-0.8 ~ -21 VDC）或磁拾音器（0 ~ 150 Vpk）
- 频率范围：1 ~ 1,200,000 cpm（0.017 Hz ~ 20 kHz）
- 输出范围：1 ~ 99,999 cpm
- 供电：-24 VDC（每通道最大 40 mA 给探头）
- 功耗：典型 3.2 W
- 尺寸：约 120 × 24.4 × 242 mm（半高）
- 工作温度：-30 ~ +65 ℃
- 功能特点：每通道可独立设触发门槛与迟滞；支持自动门槛跟踪补偿热膨胀间隙漂移；前面板提供缓冲键相输出（BNC）；OK/TX-RX LED 诊断；支持 TMR 系统双模块并联提供主/备键相。
- 应用场景：汽轮发电机组相频分析、压缩机启停机低速测量、API 670 合规机械保护系统中的转速基准。
- 性能参数：非处理信号精度 ±1 cpm（≤100 Hz），±1% cpm（>500 Hz）；缓冲输出阻抗最大 504 Ω。
- 材质构成：工业级 FR-4 多层 PCB（涂三防漆），半高铝质面板，镀金背板插针，内部 47 µF 储能电容。
- 结构特征：占用 3500 机架半高槽位（两个半高模块可置于同一全高槽位）；前端带 BNC 缓冲口与双 LED；后接 125800-01 内部端子 I/O。
- 工作原理：探头/拾音器脉冲经前端调理、门槛比较、迟滞整形后转为数字键相事件，通过背板广播至机架内所有监测模块用于同步采样，同时前方 BNC 输出原始缓冲信号供便携式分析仪使用。
- 安装要求：插入 3500/05 机架指定半高键相槽；I/O 端子 125800-01 随主模块固定；探头屏蔽层在机架侧单点接地。
- 使用注意事项：磁拾音器低于 200 rpm 无法输出有效信号；更换模块后需用 3500 Rack Configuration 软件重载组态；危险区版本（01 尾缀）不可与非认证版混装同一 TMR 对。
