描述

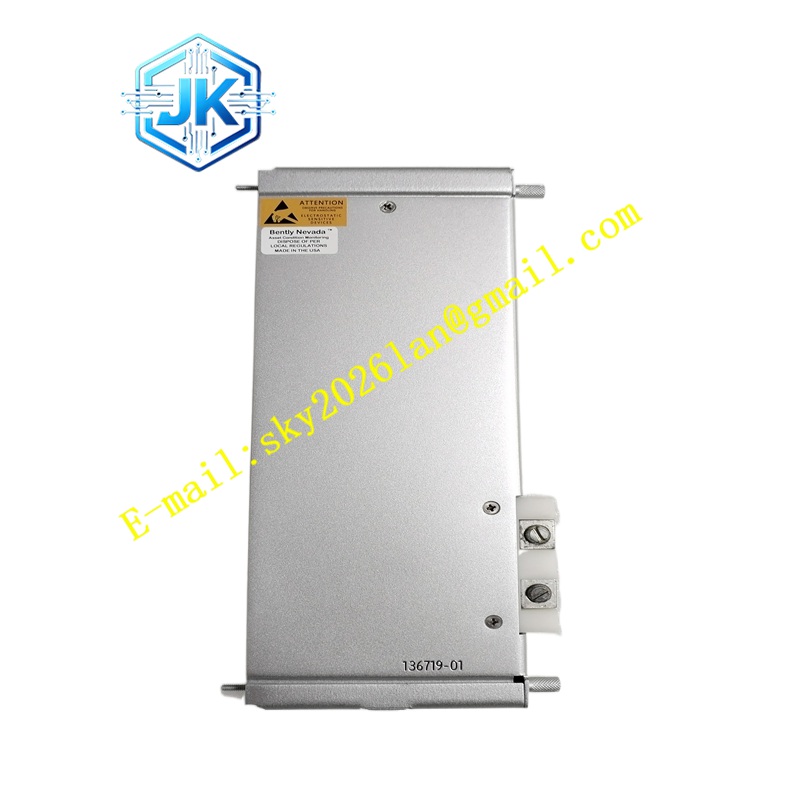

Bently Nevada 330851-07-000-010-10-01-05
技术规格
- 品牌： Bently Nevada（本特利内华达）
- 产品系列： 3300 XL 25mm 电涡流传感器系统
- 型号： 330851-07-000-010-10-01-05
- 产品类型： 电涡流探头（差胀传感器）
- 灵敏度： 0.787 V/mm（20 mV/mil）
- 线性范围： 12.7 mm（500 mil）
- 线性范围（电压）： 0.63 至 13.33 mm（25 至 525 mils），约 -1.5 至 -11.5 Vdc
- 频率响应： 0 至 2.7 kHz（典型值 +0 至 -3 dB，305 米现场联线）
- 小靶面尺寸： 61 mm（2.4 inch）直径（平面靶面）
- 系统长度： 1.0 米（包括延伸电缆）
- 探头温度范围： -35°C 至 +200°C（使用和存储）
- 探头持续工作温度： 高达 200°C（392°F）
- 探头间歇高温： 可承受 250°C（482°F）
- 探头电缆规格： 75Ω 三维轴向 PFA（氟焕氧乙烯）绝缘 Fluidloc 探头电缆
- 认证： 多许可认证（05）
功能特点
- 大线性范围： 12.7 mm 的线性范围，适用于差胀测量
- 高温耐受： 能在高达 200°C 的温度下持续运行并保持精度，可承受 250°C 的间歇高温
- 铠装保护： SST（不锈钢）铠装提供额外的机械保护
- 大直径尾部引出： 无螺纹 1.5in 直径尾部引出配置，适用于特殊安装空间
- 多许可认证： 满足多种国际认证要求
- 长距离传输： 从 3300 XL 前置器到监测器的长度可达 305 米
应用场景
- 适用设备： 中到大型蒸汽透平发电机
- 适用行业： 发电厂、化工厂、炼油厂
- 测量类型： 差胀（DE）——测量透平转子与机器定子（壳体）之间的相对膨胀/收缩
- 配套系统： 3300 XL 25mm 前置器（如 330850-50-05）、3500 监测框架
性能参数
- 灵敏度： 0.787 V/mm（20 mV/mil）
- 线性范围： 12.7 mm（500 mil）
- 线性范围（电压）： 0.63 至 13.33 mm，约 -1.5 至 -11.5 Vdc
- 频率响应： 0 至 2.7 kHz
- 小靶面尺寸： 61 mm（2.4 inch）直径
- 探头温度范围： -35°C 至 +200°C
- 系统长度： 1.0 米
材质构成
- 探头壳体材料： AISI 304 不锈钢（SST）
- 探头电缆： 75Ω 三维轴向 PFA（氟焕氧乙烯）绝缘 Fluidloc 探头电缆
- 铠装材料： 不锈钢（SST）铠装
- 前置器材料： A 380 铝（配套前置器）
结构特征
- 壳体类型： 无螺纹 1.5in 直径尾部引出（07 选项）
- 壳体总长度： 10 mm
- 铠装配置： SST 不锈钢铠装（01 选项）
- 引出方式： 无螺纹尾部引出
工作原理
探头内部的线圈由前置器提供高频交流电流，线圈在探头端面产生高频磁场。当金属靶面（如汽轮机转子上的凸缘或斜面）靠近探头端面时，在金属表面产生电涡流。电涡流产生的磁场方向与线圈磁场方向相反，改变了线圈的感抗。感抗的变化随探头端面与金属靶面之间的间隙变化而变化，前置器检测这一变化后，经过放大、检波和滤波处理，输出与间隙线性成正比的直流电压信号。差胀测量由两个电涡流传感器实现，测量与推力轴承有一定距离的凸缘或斜面。
安装要求
- 1 米探头只能与 1 米的前置器配合使用
- 探头通过无螺纹尾部引出方式安装
- 小靶面尺寸要求 61 mm 直径的平面靶面
- 探头电缆采用 75Ω 三维轴向 PFA 绝缘 Fluidloc 电缆
- 延伸电缆须与探头系统长度严格匹配
- 安装位置应避开高温蒸汽直接喷射区域
