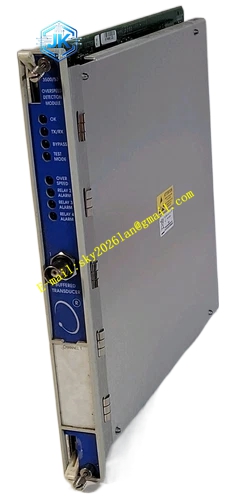

Bently Nevada 330780-90-05
技术规格
- 品牌： Bently Nevada（本特利内华达）
- 产品系列： 3300 XL 11mm 电涡流传感器系统
- 型号： 330780-90-05
- 产品类型： 前置器（Proximity Transducer）
- 系统长度： 9 米
- 灵敏度： 3.94 V/mm（100 mV/mil）
- 供电电压： -17.5 Vdc 至 -26 Vdc（无安全栅），-23 Vdc 至 -26 Vdc（有安全栅）
- 最大工作电流： 12 mA
- 输出阻抗： 50 Ω
- 供电电压灵敏度： 输入供电电压每变化 1 V，输出电压变化小于 2 mV
功能特点
- 信号处理： 对探头信号进行放大、检波和滤波，输出与间隙成正比的电压信号
- 高频激励： 为探头线圈提供稳定的高频交流电流
- 容错保护： 电源端、公共端、输出端任意接线错误不会损坏前置器，具备电源极性错误保护和输出短路保护
- 抗干扰能力强： 改进的 RFI/EMI 抗辐射能力，满足欧洲 CE 电磁兼容性标准
- 双安装方式： 支持紧凑的 DIN 导轨安装和传统四孔面板安装
- 安装基板电绝缘： 两种安装方式的基板均具有电绝缘性，无需独立绝缘板
- 长距离适配： 9 米系统配置适用于远距离布线场景
- 完全互换性： 探头、延伸电缆和前置器之间具有完全互换性，无需单独匹配或工作台校准
应用场景
- 适用设备： 汽轮机、压缩机、风机、水泵、齿轮箱等大中型旋转机械
- 适用行业： 发电厂、化工厂、炼油厂、钢铁厂等
- 测量类型： 轴振动、轴位移、差胀、键相位、转速等
- 配套系统： 3500 监测框架、2300/20、1900/65 等振动监测器
性能参数
- 灵敏度： 3.94 V/mm（100 mV/mil）
- 频率响应： 0 至 10 kHz
- 前置器工作温度： -35°C 至 +85°C
- 前置器存储温度： -35°C 至 +100°C
- 输出阻抗： 50 Ω
- 供电电压灵敏度： 小于 2 mV/V
材质构成
- 外壳材质： 不锈钢外壳，具备优异的耐腐蚀性和屏蔽效能
- 安装基板： 电绝缘基板
- 连接器： 镀金黄铜 ClickLoc 连接器
- 内部电路： 差动放大器结构
结构特征
- 安装方式： 支持 DIN 导轨安装和四孔面板安装
- 连接器： 三芯标准连接器（Vt、COM、OUT）
- 外形设计： 紧凑封装，兼容旧版 3300 前置器安装孔位
- 防护设计： 不锈钢外壳提供电磁屏蔽和耐腐蚀保护
工作原理
前置器内部的振荡电路向探头线圈提供高频交流电流，探头线圈在其周围产生高频磁场。当金属导体靠近探头端面时，在金属表面产生电涡流，电涡流产生的磁场方向与线圈磁场方向相反，改变了原线圈的感抗。感抗的变化随探头端面与金属表面的间隙变化而变化，前置器检测这一变化后，经过放大、检波和滤波处理，输出与间隙线性成正比的直流电压信号。
安装要求
- 前置器应浮空安装，即前置器与机组在电气上应绝缘
- 建议外加前置器保护盒，先将前置器通过绝缘板浮空固定在铁盒内，再将铁盒固定在机架或铁栏杆上
- 安装场所温度应小于 65°C，保持通风且振动小
- 前置器与监测器的联接电缆采用三芯屏蔽电缆，屏蔽层在集控室处单端接入仪表地
- 过长的探头或延伸电缆应固定在不接触前置器的地方
- 确认连接器完全插入并锁定
使用注意事项
- 电缆长度严禁随意更改，须严格匹配 9 米系统配置
- 电缆不能扭折和任意加接
- 高频接头连接后须采取绝缘措施，使其与大地在电气上隔离
- 探头面积三倍净空范围内不应有其他金属物质存在
- 定期检查连接端子的紧固情况
- 更换时须选择与原设备规格完全一致的型号
