描述

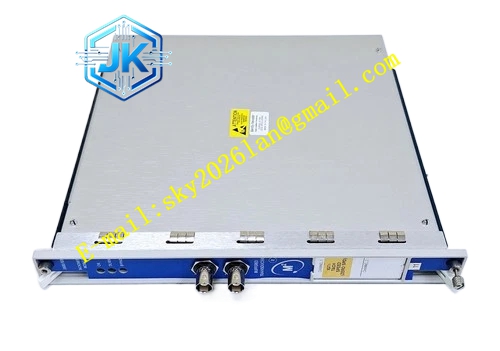

Bently Nevada 330780-50-05
技术规格
- 品牌： Bently Nevada（本特利内华达）
- 产品系列： 3300 XL 11mm 电涡流传感器系统
- 型号： 330780-50-05
- 产品类型： 前置器（Proximitor）
- 系统长度： 5 米
- 灵敏度： 3.94 V/mm（100 mV/mil）
- 供电电压： -17.5 Vdc 至 -26 Vdc（无安全栅），-23 Vdc 至 -26 Vdc（有安全栅）
- 最大工作电流： 12 mA
- 输出阻抗： 50 Ω
- 供电电压灵敏度： 输入供电电压每变化 1 V，输出电压变化小于 2 mV
功能特点
- 信号处理： 对探头信号进行放大、检波和滤波，输出与间隙成正比的电压信号
- 高频激励： 为探头线圈提供稳定的高频交流电流
- 容错保护： 电源端、公共端、输出端任意接线错误不会损坏前置器，具备电源极性错误保护和输出短路保护
- 抗干扰能力强： 改进的 RFI/EMI 抗辐射能力，即使安装在玻璃纤维防护罩中也不会受到附近无线电信号干扰
- 双安装方式： 支持紧凑的 DIN 导轨安装和传统四孔面板安装
- 安装基板电绝缘： 两种安装方式的基板均具有电绝缘性，无需独立绝缘板
- 符合标准： 满足欧洲 CE 电磁兼容性标准，无需特殊屏蔽导管或金属防护箱
应用场景
- 适用设备： 汽轮机、压缩机、风机、水泵等大中型旋转机械
- 适用行业： 发电厂、化工厂、炼油厂、钢铁厂等
- 测量类型： 轴振动、轴位移、差胀、键相位、转速等
- 配套系统： 3500 监测框架、2300/20、1900/65 等振动监测器
性能参数
- 灵敏度： 3.94 V/mm（100 mV/mil）
- 频率响应： 0 至 10 kHz
- 前置器工作温度： -35°C 至 +85°C
- 前置器存储温度： -35°C 至 +100°C
- 输出阻抗： 50 Ω
- 供电电压灵敏度： 小于 2 mV/V
材质构成
- 外壳材质： 金属外壳，具备屏蔽效能
- 安装基板： 电绝缘基板
- 连接器： 镀金黄铜 ClickLoc 连接器
- 内部电路： 差动放大器结构，由差动对晶体管组成
结构特征
- 安装方式： 支持 DIN 导轨安装和四孔面板安装
- 连接器： 三芯标准连接器（Vt、COM、OUT）
- 外形设计： 紧凑封装，兼容旧版 3300 前置器安装孔位
- 防护设计： 金属外壳提供电磁屏蔽
工作原理
前置器内部的振荡电路向探头线圈提供高频交流电流，探头线圈在其周围产生高频磁场。当金属导体（如转轴表面）靠近探头端面时，在金属表面产生电涡流，该电涡流产生的磁场方向与线圈磁场方向相反，改变了原线圈的感抗。感抗的变化随探头端面与金属表面的间隙变化而变化，前置器检测这一变化后，经过放大、检波和滤波处理，输出与间隙线性成正比的直流电压信号。
