描述

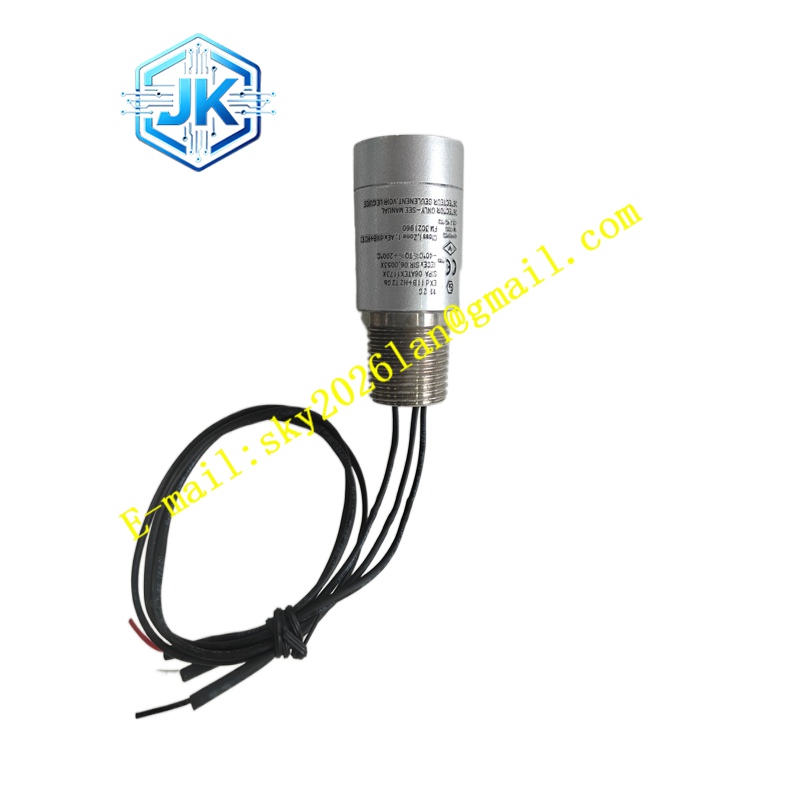

Bently Nevada 330130-040-00-02
技术规格：
- 电缆长度： 4.0米（13.1英尺）
- 电缆类型： 标准非铠装电缆
- 探头侧接头： 微型同轴接头（ClickLoc镀金铜接头）
- 前置器侧接头： 大型同轴接头
- 导体类型： 75Ω三轴同轴结构
- 绝缘材料： FEP（氟化乙烯丙烯）
- 工作温度范围： -52°C 至 +177°C
- 最小弯曲半径： 25.4mm（1英寸）
- 系统总长度要求： 探头电缆+延伸电缆总长须为5.0米或9.0米
- 符合标准： API 670（第4版）
功能特点：
- 多层屏蔽设计（编织屏蔽层+铝箔屏蔽层），有效抵御现场电机、变频器产生的电磁干扰
- ClickLoc镀金铜接头具备防腐蚀性能，手指拧紧即可自动锁紧，无需工具
- 75Ω三轴同轴结构确保信号传输的阻抗匹配和完整性
- FEP绝缘材料提供优异的耐化学性和耐高温性能
- 与3300 XL 8mm系统内所有探头和前置器完全互换，无需单独校准
- 向后兼容非XL 3300系列5mm和8mm组件
应用场景：
- 汽轮机组轴振动监测——连接轴振探头与前置器
- 压缩机组轴向位移测量
- 发电机组轴承振动监测
- 大型风机轴振监测
- 给水泵振动与位移监测
- 齿轮箱状态监测
- 键相位和转速测量信号传输
性能参数：
- 电缆电容： 69.9 pF/m（21.3 pF/ft）
- 输出阻抗： 50Ω
- 灵敏度稳定性： 输入电压每变化1伏，输出变化小于2mV
- 频率响应： 0～10kHz
- 信号损耗： 在0至10kHz频率范围内损耗极低
材质构成：
- 导体： 铜芯配编织屏蔽层
- 绝缘层： FEP（氟化乙烯丙烯）
- 接头： ClickLoc镀金铜
- 外护套： 标准工业级聚合物
结构特征： 柔性同轴电缆，采用三轴结构。电缆两端分别配置微型同轴接头（探头侧）和大型同轴接头（前置器侧），接头表面镀金处理，具备防腐蚀和抗氧化特性。标准非铠装结构适用于机械损伤风险较低的室内安装环境。
工作原理： 延伸电缆作为电涡流传感器系统的信号传输桥梁，将探头头部线圈产生的高频信号通过同轴结构无损传输至前置器。同轴结构的外层屏蔽网防止外部电磁干扰侵入，内层信号线保持阻抗恒定。信号到达前置器后经过放大、解调和线性化处理，最终输出与探头到目标表面距离成正比的直流电压信号。
安装要求：
- 确保探头电缆与延伸电缆总长度严格等于5.0米或9.0米
- 电缆布线须与高压动力电缆保持至少30cm间距
- 保持最小弯曲半径25.4mm，禁止过度弯折
- ClickLoc接头用手拧紧即可，禁止使用工具
- 屏蔽层须在前置器端单点接地，禁止多点接地形成地环路
- 接头连接前须用无水乙醇清洁触点，确保无油污和灰尘
使用注意事项：
- 禁止自行剪断或拼接延伸电缆，任何改动都会破坏阻抗匹配
- 定期检查接头连接状态，确保无松动或腐蚀
- 避免电缆长期暴露在高温环境（超过177°C）中
- 在潮湿环境中建议加装接头保护器
- 更换电缆时须选用与原型号完全一致的规格
