描述

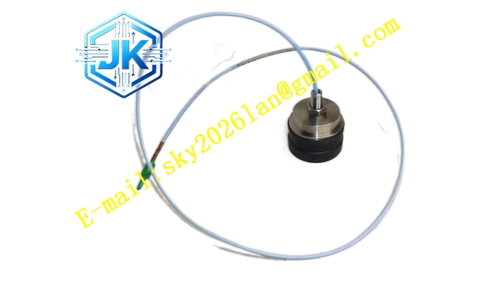

Bently Nevada 3301-03-08-00-02
技术规格： 电缆总长度为8.0米；电缆类型为标准非铠装电缆；接头类型为微型同轴ClickLoc接头；配置带接头保护器；特性阻抗为75Ω；工作温度范围为-51℃至+177℃；绝缘材质为氟化乙烯丙烯（FEP）；最大连续工作电压为300V。
功能特点： 采用精密的三同轴屏蔽结构，内导体传输高频激励信号和返回的调制信号，中间屏蔽层和外屏蔽层提供双重电磁干扰防护；ClickLoc快速锁紧接头采用独特的卡扣机构，连接时可听到清晰的”咔嗒”声，确保接头完全到位且不会因振动而松动；接头保护器采用螺纹旋紧方式安装在接头上，有效防止现场的油污、水汽、粉尘及化学液体侵入精密的同轴接触面；电缆分布电容和分布电感经过精确控制，确保在8米长度内信号传输损耗极小。
应用场景： 大型汽轮发电机组，探头安装在轴承箱内而前置器安装在远处的电子间；长轴泵组，探头安装在泵轴承座而前置器安装在控制柜；大型压缩机厂房，设备与监测机柜之间距离较远；燃气轮机机组，探头位于高温区域附近而前置器需安装在温度较低的位置；水轮发电机组，探头安装在水车室而前置器安装在发电机层。
性能参数： 特性阻抗严格控制在75Ω±3Ω范围内，与前置器输出阻抗和探头输入阻抗完美匹配；信号衰减在1MHz频率下小于0.1dB/m，8米总衰减小于0.8dB；屏蔽效能大于80dB，有效抑制共模干扰和射频干扰；接头插入损耗小于0.2dB；接头插拔寿命大于500次；电缆在-51℃低温下仍保持柔韧性，在+177℃高温下不软化变形。
材质构成： 中心导体采用多股镀银铜线绞合而成，镀银层降低高频趋肤效应损耗；绝缘层采用氟化乙烯丙烯（FEP）材料，介电常数低且稳定，耐温等级高；第一层屏蔽层为镀银铜编织网，编织密度高，覆盖率达到95%以上；第二层屏蔽层为铝箔或铜箔绕包，与编织网形成复合屏蔽；外护套采用耐高温、耐油、耐化学腐蚀的聚合物材料；接头外壳采用镀金铜合金，接触电阻低，抗氧化能力强；接头保护器采用高强度工程塑料，耐冲击、耐老化。
结构特征： 三同轴电气结构，从内到外依次为：中心导体、FEP绝缘层、内屏蔽层、中间绝缘层、外屏蔽层、外护套；两端配置微型同轴ClickLoc接头，接头尺寸小巧，适合在空间受限的位置连接；一端或两端带螺纹旋紧式接头保护器，保护器内部有密封圈，提供IP65等级的环境防护；电缆外径均匀，表面印有长度标识和型号标识，便于识别和管理。
工作原理： 作为探头与前置器之间的信号传输媒介，承担双向信号传输任务；前置器产生的高频激励信号（通常为1MHz至2MHz的正弦波）通过电缆中心导体传送至探头线圈；探头线圈因涡流效应产生的阻抗调制信号沿同一电缆返回前置器；三同轴结构中的屏蔽层为高频信号提供低阻抗回流路径，同时阻止外部电磁场进入信号通道；接头保护器在不影响电气性能的前提下，为精密的同轴接触面提供机械保护和环境密封。
安装要求： 电缆敷设路径应避开温度超过+177℃的区域，远离大功率变频器、电焊机、无线电发射器等强电磁干扰源；电缆最小弯曲半径不小于电缆外径的10倍，防止过度弯折导致屏蔽层断裂或绝缘层损伤；接头连接时必须确保ClickLoc机构完全锁紧，听到”咔嗒”声后轻轻拉扯确认连接可靠；接头保护器应在电缆连接后完全旋紧，确保密封圈受压变形达到密封效果；电缆应使用扎带或电缆夹固定，避免在重力或振动作用下悬空受力。
使用注意事项： 严禁将电缆用于拖拽设备、悬挂重物或作为攀爬扶手，电缆的机械强度仅适用于正常敷设；定期检查接头保护器的紧固状态和密封圈的老化情况，发现密封圈硬化或破损应及时更换；在油污环境中，应定期清洁接头保护器外表面的油垢，防止拆卸时打滑；电缆总长度（探头自带电缆长度加上延伸电缆长度）必须严格等于前置器标称的系统总长度，本电缆为8.0米配置，必须配合相应长度的探头和前置器使用；电缆损坏后应整体更换，严禁现场进行接续或修补。
