描述

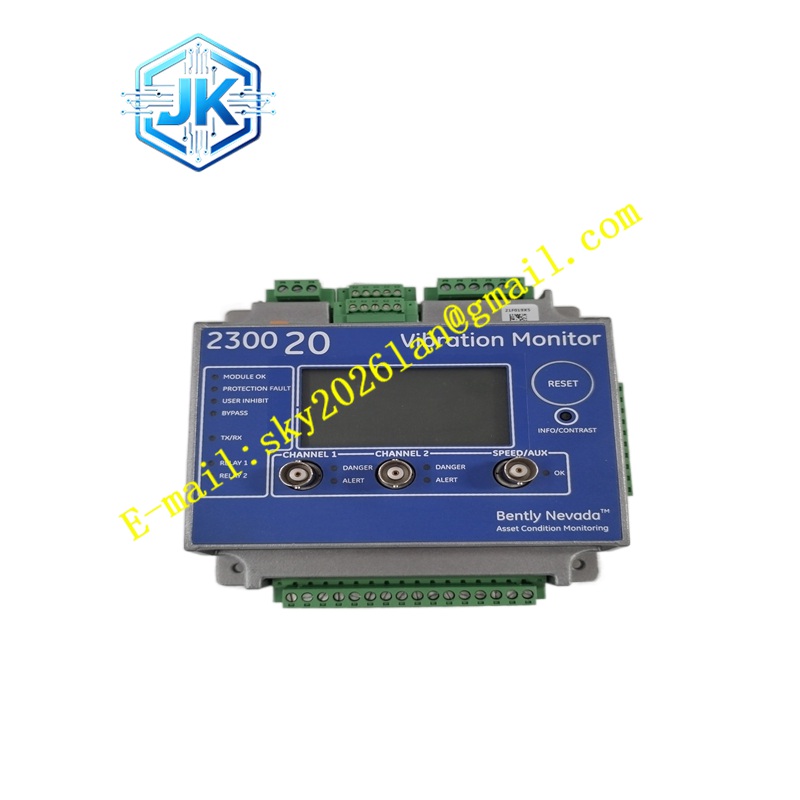

Bently Nevada 21747-040-00
技术规格：
- 电缆长度： 4.0米（157英寸）
- 电缆类型： 非铠装型（光滑护套）
- 信号灵敏度： 200毫伏/密耳
- 线性范围： 0至80密耳（0至2毫米）
- 系统精度： ±4%（正确配置时）
- 工作温度范围： -34摄氏度至+177摄氏度
- 重量： 0.4磅（约181克）
- 阻抗： 50欧姆标称值
功能特点：
- 工厂校准设计，确保与兼容探头和传感器之间的精确信号传输
- 4米长度提供灵活的安装布局选择，适应复杂的机械布置
- 耐用的同轴结构有效抵抗电磁干扰，确保信号完整性
- 支持静态轴位置（间隙）和动态振动监测
- 符合API 670标准对机械保护系统的要求
- 两端配备精密连接器，实现快速可靠的连接
应用场景：
- 汽轮机和燃气轮机的轴振动监测系统中，探头与Proximitor传感器距离较远时的信号延伸
- 石化工厂中压缩机和水泵的流体动力轴承监测
- 工业电机和风机中需要延长探头至传感器距离的场合
- 任何对信号完整性要求严格的旋转机械监测应用
性能参数：
- 频率响应： 0赫兹至10千赫兹
- 衰减特性： 低损耗设计，4米长度内信号衰减可忽略不计
- 屏蔽效能： 双层屏蔽结构提供大于60分贝的电磁干扰抑制
- 绝缘电阻： 大于1000兆欧姆
- 耐电压： 500伏交流，1分钟
材质构成：
- 中心导体： 镀银铜线
- 绝缘层： 聚四氟乙烯
- 内屏蔽层： 铝箔绕包
- 外屏蔽层： 镀锡铜线编织
- 外护套： 氟化乙烯丙烯共聚物
结构特征：
- 精密50欧姆同轴电缆结构
- 双屏蔽设计，有效抑制外部电磁干扰
- 工厂端接的LEMO型精密连接器
- 柔性护套设计，便于在狭小空间内布线
- 连接器镀金触点，确保长期稳定的电气连接
工作原理： 该延长电缆在接近传感器系统中充当信号传输媒介。探头产生的调幅射频信号经电缆传输至Proximitor传感器。电缆的精密同轴结构和匹配的50欧姆特性阻抗确保信号在传输过程中不发生反射和失真。双屏蔽层防止外部电磁场耦合到信号导体上，同时阻止内部信号向外辐射，从而保持测量系统的高信噪比和精确度。
安装要求：
- 电缆一端连接探头的微型同轴连接器，另一端连接Proximitor传感器的对应接口
- 确保连接器完全插接并锁定，听到”咔嗒”声表示连接到位
- 电缆应远离大功率电机、变频器和动力电缆敷设，最小间距30厘米
- 布线时避免锐角弯曲，最小弯曲半径为电缆外径的10倍
- 电缆护套不得被油液长期浸泡，必要时使用防护套管
- 屏蔽层应在Proximitor端单点接地，避免形成地环路
使用注意事项：
- 该电缆专为7200和3300 XL系列设计，不得与其他系列混用
- 电缆长度是系统校准参数的一部分，更换时必须保持相同长度规格
- 连接器插拔前应切断系统电源，防止带电操作损坏敏感电子元件
- 定期检查连接器紧固状态，振动环境可能导致连接松动
- 电缆表面出现磨损或裂纹时应及时更换，防止内部屏蔽层受损
- 储存时应保持干燥，避免高温和阳光直射
