描述

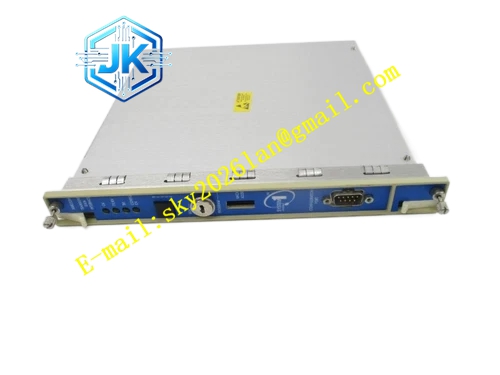

Bently 991‑06‑50‑02‑00
技术规格：
- 供电模式：两线制回路供电 12‑30VDC
- 输出信号：4‑20mA 对应转子轴向位移
- 适配探头：3300 NSv 电涡流探头，系统线缆总长 5 米
- 测量量程：‑127μm ~ +127μm 轴向位移
- 频率响应：0‑1000Hz，适合静态位移测量
- 工作温度‑40℃～+85℃
- 存储温度‑50℃～+100℃
- 测量精度满量程 ±1.5%
- 回路最大负载 500Ω 功能特点：
- 内部集成完整前置振荡电路，不需要外接独立前置器，简化现场硬件架构。
- 两线回路输出 4‑20mA，直接对接 DCS 模拟输入通道，布线数量少。
- 面板零点、量程电位器，支持现场就地完成位移量程校准。
- OK 故障检测回路，探头断线短路输出固定故障电流，区分转子真实窜动与传感器故障。
- PROX OUT SMA 同轴接口输出原始间隙电压，检修现场可外接仪器读取间隙信号，故障排查。
- 同时支持 DIN 导轨卡扣安装与壁挂螺丝固定，适配控制柜、就地防护箱。 应用场景：中小型压缩机、泵组、小型汽轮机、工业涡轮机械转子轴向推力位置监测；OEM 成套机组简化版轴位移保护；化工油气工厂辅机设备；不配置 3500 机架，DCS 直接采集轴位移参数的工程项目。 性能参数：静态直流位移测量稳定；故障诊断回路持续运行；额定负载范围内，信号线缆电阻不会影响测量精度。 材质构成：阻燃工业塑料外壳，镀锌金属安装支架；FR‑4 工业电路板；高精度信号调理芯片；镀金锁紧接线端子；SMA 金属同轴接头。 结构特征：长方形盒式变送器本体；上端螺钉锁紧接线端子；侧面 SMA 探头输入接口；背部 DIN 导轨卡扣，预留壁挂螺丝孔；外壳印刷接线定义、量程标签。 工作原理：变送器内部高频振荡电路驱动 NSv 电涡流探头，检测探头和转子推力盘之间的静态间隙变化，将转子轴向窜动转换为间隙电压信号；内部电路完成信号处理换算，输出 4‑20mA 回路电流；探头回路出现断线短路故障，OK 诊断电路触发输出故障电流；SMA 接口输出原始间隙电压，用于检修调试。 安装要求：
- 变送器本体安装在密封防护箱体内部，隔绝雨水、粉尘、腐蚀性工艺气体。
- 探头与延伸电缆总长度必须和变送器标定 5 米系统长度完全匹配，不允许混用 7 米线缆。
- 两线回路采用屏蔽双绞线布线，屏蔽层机柜侧单点接地，远离大功率动力电缆。
- SMA 同轴接头必须紧固到位，接头位置做好防尘防水防护。
- 硬件接线完毕，执行零点、量程校准，校验 4‑20mA 输出与位移量程一一对应。 使用注意事项：
- 供电电压维持 12‑30VDC，超出电压范围会损坏变送器内部电路。
- 禁止交流强电接入变送器接线端子，直接造成硬件烧毁。
- 电位器完成校准后做好标记，非调试人员禁止随意调节零点、量程。
- SMA 同轴接头禁止频繁拆装，接头磨损会带来测量漂移。
- 定期比对 DCS 系统位移读数，同步读取间隙电压，排查探头线缆老化故障。
