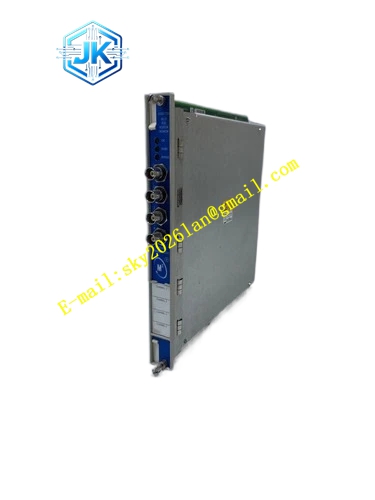

Bently 991‑06‑50‑01‑00
技术规格：
- 供电模式：两线回路供电 12‑30VDC
- 输出信号：4‑20mA，对应‑127μm～+127μm 轴向位移
- 适配传感器：3300 NSv 电涡流探头，整套系统总长严格 5 米
- 频率响应：0‑1000Hz，适配静态位移测量
- 满量程精度：±1.5%
- 回路最大负载：500Ω
- 故障输出：回路异常输出小于 3.6mA 故障电流
- 工作温度：‑40℃～+85℃
- 存储温度：‑50℃～+100℃
- 安装形式：DIN 导轨卡扣、壁挂螺丝双模式 功能特点：
- 集成前置器全部振荡、信号调理电路，无需外置独立前置器，减少现场硬件数量与接线点。
- 两线制回路输出 4‑20mA 工业标准信号，直接对接 DCS、PLC 模拟输入通道，布线流程简化。
- 外壳内部设置独立零点、量程非交互可调电位器，支持现场就地完成量程校准。
- 内置 NOT‑OK 故障诊断回路，探头断线、短路、回路异常快速输出故障电流，区分转子真实轴向窜动与传感器故障，规避系统误保护。
- 配置 SMA 同轴 PROX‑OUT 输出接口，输出原始间隙电压，现场可外接示波器读取原始信号，用于故障排查与波形分析。
- 上电抑制电路，抑制上电瞬间电压瞬变，杜绝开机瞬间虚假报警输出。
- 双重安装结构，控制柜 DIN 导轨或者就地防护箱壁挂安装均可适配。 应用场景：中小型离心压缩机、工艺气体压缩机、小型汽轮机、泵组转子推力盘轴向位移监测；OEM 成套旋转机组配套简化 TSI 方案；化工、油气、电厂辅机设备；老旧机组改造，不新增 3500 机架，依靠 DCS 实现轴位移保护联锁的工程项目。 性能参数：静态位移测量长期稳定性优异；故障响应时间小于 100 微秒；额定负载范围内线缆电阻压降不会改变测量精度；电位器线性连续调节，校准重复性高；抗工业现场电磁干扰，符合 API‑670 标准要求。 材质构成：阻燃工业工程塑料外壳；镀锌金属安装固定支架；FR‑4 高等级工业 PCB 电路板；高频振荡芯片、高精度运算放大元器件；镀金螺钉锁紧接线端子；金属外壳 SMA 同轴信号接头；内部电路板整体灌封防护。 结构特征：长方形盒式密闭变送器本体；上端螺钉锁紧接线端子；侧面 SMA 探头信号输入接口；背部集成 DIN 导轨卡扣，预留壁挂螺丝固定孔位；外壳表面印刷完整接线定义、量程参数标签；外壳标签下方隐藏零点、量程调节电位器。 工作原理：变送器内部高频振荡电路驱动配套 NSv 电涡流探头，探头与转子推力盘之间间隙发生轴向变化，探头线圈产生交变阻抗变化；变送器采集阻抗变化转换为间隙电压信号，内部电路完成信号换算处理，输出 4‑20mA 回路电流；探头回路发生断线、短路故障，NOT‑OK 诊断回路触发输出故障电流；SMA 接口输出原始间隙电压，供外部仪器调试检修使用本特利（B…。 安装要求：
- 变送器本体必须安装在密闭防护箱体内部，隔绝日晒雨淋、粉尘、腐蚀性工艺气体。
- 探头与延伸电缆总长度必须严格匹配变送器标定 5 米系统长度，严禁混用 7 米规格线缆。
- 两线信号回路使用屏蔽双绞线，屏蔽层机柜侧单点接地，布线远离变频器、大功率动力电缆桥架。
- SMA 同轴接头必须完全拧紧到位，接头位置做好防尘防水防护。
- 全部硬件接线完成之后，执行零点与量程校准，校验 4‑20mA 输出与位移量程一一对应。 使用注意事项：
- 供电电压严格维持 12‑30VDC 区间，电压超标会直接烧毁变送器内部振荡电路。
- 禁止将交流强电接入变送器接线端子，会造成器件永久性硬件损坏。
- 电位器完成校准后需要做好标记，非专业调试人员禁止随意改动零点、量程参数。
- SMA 同轴接头不可频繁反复拆装，接头内芯磨损会直接造成测量数据漂移。
- 机组每次停机检修，比对 DCS 系统位移读数，同步读取 PROX‑OUT 间隙电压，排查探头、延伸电缆老化故障。
