描述

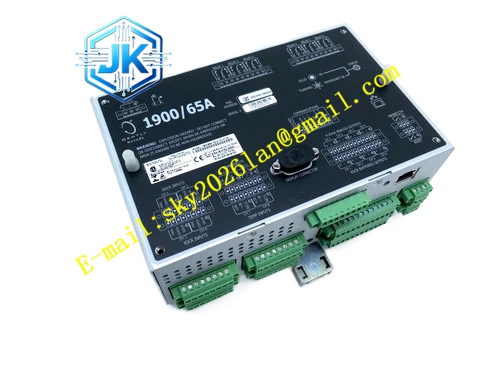

Bently 991-06-05-02-00
技术规格
- 输入信号：接近探头信号
- 输出信号：4-20 mA标准电流信号，与轴位移成比例
- 量程：-0.6至+0.6毫米
- 系统长度：5.0米（16.4英尺）
- 安装方式：舱壁螺钉安装
- 频率响应：直流至6000 Hz
- 电源：两线制回路供电
- 非交互式零点和量程电位器：支持回路调整
- 测试输入引脚：支持快速验证回路信号输出
功能特点
- 集成Proximitor传感器，无需外部设备
- 非隔离的PROX OUT和COM端子以及同轴连接器，提供动态位移和间隙电压信号输出用于诊断
- 上电抑制电路消除线路电压瞬变引起的信号错误
- 不正常/信号失效电路防止因接近探针故障或连接松动导致的高输出或错误报警
- 高湿度环境的盆栽结构，适应高达100%冷凝环境
- 与3300 NSv接近探头兼容
应用场景
- 汽轮机推力轴承磨损监测
- 压缩机转子轴向位移监测
- 泵组推力盘位置监测
- 电机转子轴向窜动监测
- 与PLC或DCS系统集成，实现远程轴位移监测和保护
性能参数
- 输出分辨率：0.3662 μA每比特
- 室温误差：±0.25%
- 全温度范围误差：±0.7%
- 更新速率：100毫秒或更短
- 负载电阻：0至600 Ω
- 电压合规范围：0至+12 VDC
材质构成
- 外壳材料：工业级金属外壳，耐腐蚀涂层
- 密封材料：高湿度环境密封结构
- 电路板：conformal涂层，防潮防尘
- 安装支架：不锈钢舱壁螺钉安装件
结构特征
- 紧凑的变送器本体，适合狭小空间安装
- 舱壁螺钉安装方式，便于在设备外壳或面板上固定
- 顶部或侧面设有非交互式零点和量程调整电位器
- 配备测试输入引脚，便于现场回路验证
- 整体密封结构，适应高湿度工业环境
工作原理 变送器内部的Proximitor电路向接近探头提供高频激励信号，探头感应转子靶面的轴向位移变化产生调幅信号。变送器解调该信号，提取转子的轴向位置信息，并将其转换为标准的4-20 mA电流信号。输出电流与轴位移成线性比例关系，12 mA对应零位，4 mA和20 mA分别对应负向和正向满量程位移。
安装要求
- 使用舱壁螺钉将变送器固定在设备外壳或安装面板上
- 确保安装表面平整，变送器与探头之间的电缆长度符合5.0米系统长度要求
- 接近探头应安装在推力轴承附近，探头端面与转子靶面间隙调整至线性范围中心
- 4-20 mA输出回路应使用屏蔽双绞线连接至监测系统
- 回路电源电压应满足变送器工作电压要求
使用注意事项
- 该变送器量程为-0.6至+0.6毫米，适用于小范围轴向位移测量
- 调整零点和量程时应使用非磁性工具
- 定期检查探头安装紧固度，防止因振动导致的间隙变化
- 在高湿度环境中应确保外壳密封完好
- 使用测试输入引脚验证回路时，应确保监测系统处于安全状态
