描述

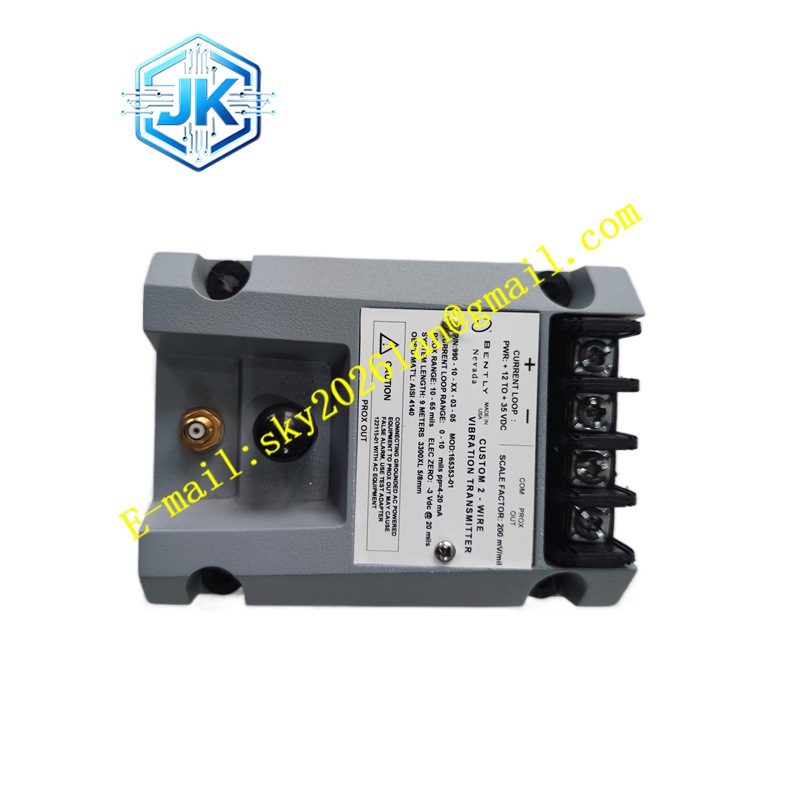

Bently 9200-06-50-08-02
技术规格
- 灵敏度：20 mV/mm/s（500 mV/in/s），±5%
- 频率响应：10 Hz至1000 Hz（600至60000 CPM），+0、-3dB典型值
- 动态工作范围：最大位移2.54 mm（0.100 in）峰-峰值，25 mm/s（1 in/s）速度
- 线圈电阻：125 kΩ ±5%
- 锁定线圈电感：125 mH典型值
- 最大电缆长度：305米（1000英尺）
- 灵敏度温度系数：0.2%/°C
- 防护等级：IP68（整体电缆选项）
- 非敏感轴可承受最大加速度：50 g峰值
功能特点
- 动线圈技术提供与振动速度成正比的电压输出，信号处理简单直接
- 无基座设计减少安装空间需求，直接螺纹安装更紧凑
- 整体电缆结构消除连接点，提供卓越的抗腐蚀和防潮性能
- 无需外部电源，降低系统复杂度和维护成本
- IP68防护等级允许在浸没环境中短期使用
应用场景
- 水下或高湿度环境中的泵组振动监测
- 化工设备中腐蚀性环境下的机壳振动测量
- 空间受限的轴承箱振动监测
- 海洋平台设备的振动监测
- 需要高可靠性长期连续监测的场合
性能参数
- 在100 Hz和1.0 in/s条件下，敏感轴灵敏度最大偏差为±10%
- 校准负载为10 kΩ
- 从10 Hz到1 kHz范围内保持稳定的频率响应特性
材质构成
- 外壳和适配器材料：阳极氧化铝A204
- 密封圈材料：氯丁橡胶
- 整体电缆护套：耐腐蚀材料，适应恶劣环境
结构特征
- 无基座设计，直接通过1/2-20 UNF-3A外螺纹安装
- 整体电缆结构，传感器与电缆一体化封装
- 顶部安装接头或整体电缆引出
- 紧凑的圆柱形结构，适合在受限空间内安装
工作原理 传感器内部采用动线圈技术。当传感器外壳随被测结构振动时，内部线圈在磁场中相对运动，根据电磁感应定律产生与振动速度成正比的电压信号。该信号直接反映被测结构的绝对振动速度，无需积分或微分处理。
安装要求
- 安装角度：0±100度范围内
- 安装扭矩：1.41 N·m（12.5 in·lb）
- 直接通过1/2-20 UNF-3A螺纹安装到被测结构
- 确保安装螺纹孔清洁，无杂质，避免螺纹损伤
- 整体电缆应使用电缆夹固定，避免传感器承受电缆拉力
使用注意事项
- 该型号最小工作频率为10 Hz
- 整体电缆一旦损坏需更换整个传感器，现场应做好电缆防护
- IP68防护等级允许浸没，但不适用于长期深水环境
- 避免在超过50 g峰值的冲击环境中使用
- 校准时必须使用10 kΩ负载电阻
