描述

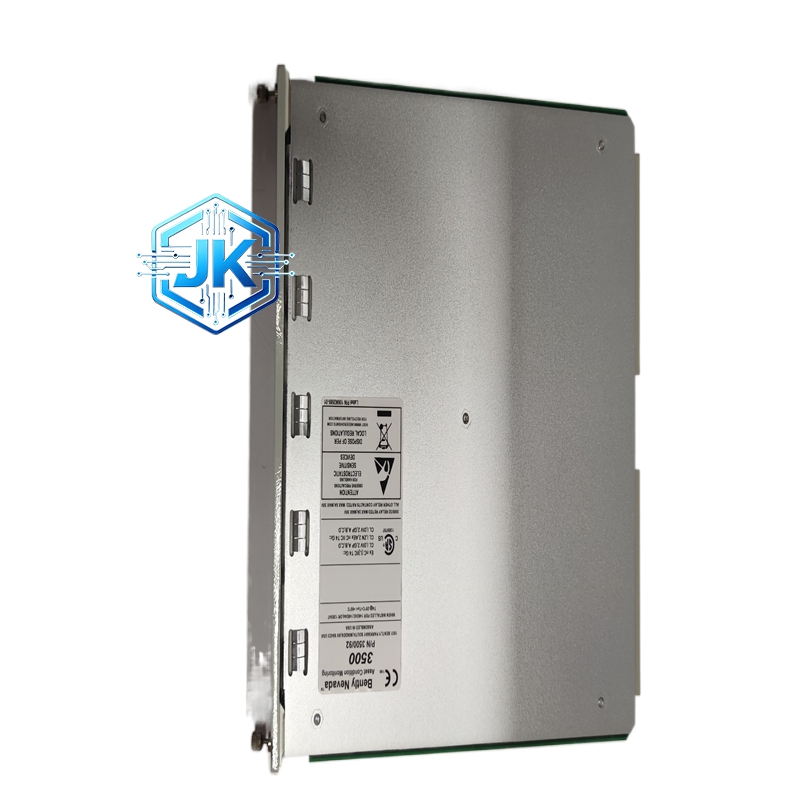

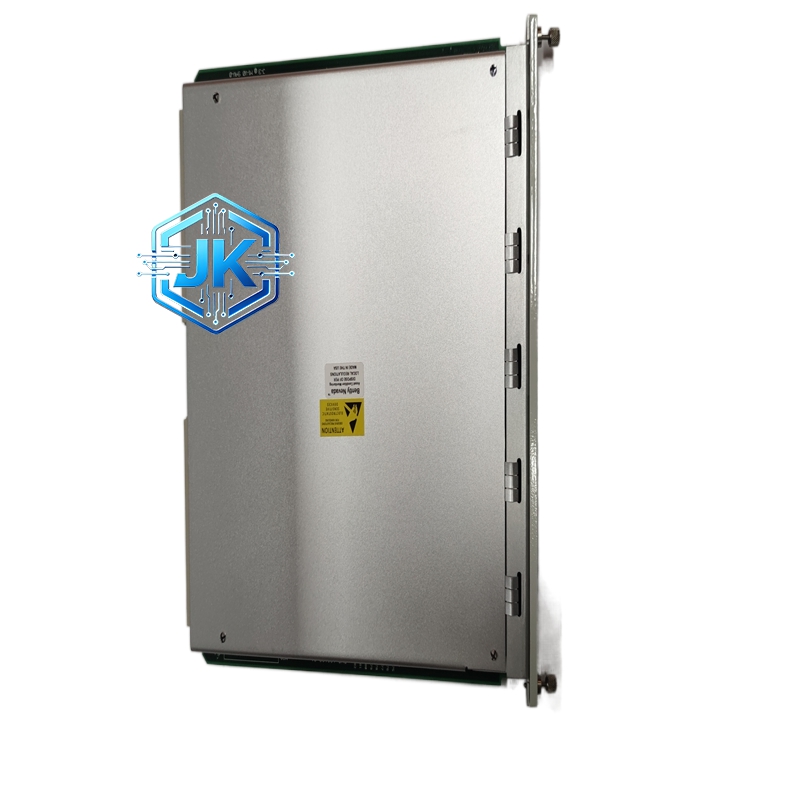

Bently 3500/92 多协议通信网关模块
技术规格：
- 协议支持：Modbus RTU（串行）、Modbus/TCP（以太网）、EGD、Bently 专有协议
- 接口配置：
- 以太网：RJ-45，10Mbps（IEEE 802.3）
- 串行：RS232/RS422/RS485（端子排）
- 电气参数：供电 24V DC，功耗 5.0W（RS232/422）/5.6W（RS485）
- 物理规格：尺寸 241×24.4×242mm，重量 0.82kg
- 环境参数：工作温度 – 30℃～+65℃，存储温度 – 40℃～+85℃，湿度 95% RH（无冷凝）
- 数据映射：8 个 Modbus 寄存器可自由映射 3500 监测参数
- 认证标准：CE、UL、RoHS、API 670、SIL 2
功能特点：
- 多协议全接口：同时支持以太网 + 串行，兼容 Modbus/EGD/ 专有协议
- 灵活数据映射：自定义 Modbus 寄存器与监测参数关联
- 双链路冗余：以太网 + 串行双备份，防止单点故障
- LED 状态指示：电源、OK、TX/RX、故障指示灯
- 热插拔支持：在线更换无需停机
性能参数：
- 数据更新率：≤100ms（以太网）/≤500ms（串行）
- 传输速率：以太网 10Mbps；串行最高 38.4kbps
- 数据容量：支持最多 256 个参数同时传输
材质构成：
- 壳体：铝合金（阳极氧化，屏蔽抗干扰）
- 接口：RJ-45 镀金触点、串行镀金端子
- 内部元件：工业级处理器、多协议芯片、宽温电容
结构特征：
- 机架式设计：3500 全高插槽安装，前端 LED、后端接口区
- 接口分区：以太网与串行接口分离，便于布线
- 强化散热：壳体散热槽设计，适配长时间高负载运行
工作原理：
汇总 3500 机架所有监测参数，按配置协议（Modbus/EGD/ 专有）打包，通过以太网或串行接口发送至 DCS/PLC；接收上位机指令，下发至机架实现参数配置、报警控制。
优势亮点：
- 全系统兼容：适配所有 3500 监测模块与主流 DCS/PLC
- 灵活冗余配置：双接口 + 多协议，避免通信中断
- 工业级可靠性：宽温、抗干扰、SIL 2 认证，适配恶劣工况
适用行业：
电力、石油天然气、化工、冶金、造纸、水泥、通用工业（全类型旋转机械）
型号系列：3500/92 系列
安装要求：
- 安装于 3500 全高插槽，后端以太网接交换机、串行接 DCS/PLC 串口
- 环境温度 – 30℃～+65℃，远离强热源与干扰源
- 串行电缆采用屏蔽线，长度≤30m（RS232）/≤1000m（RS485）
使用注意事项：
- 供电 24V DC±10%，稳定供电
- 协议与参数映射需精准配置，避免数据错位
- 定期检查所有接口接头，防止松动或氧化
- 故障时热插拔更换，更换后重新下载全配置
