描述

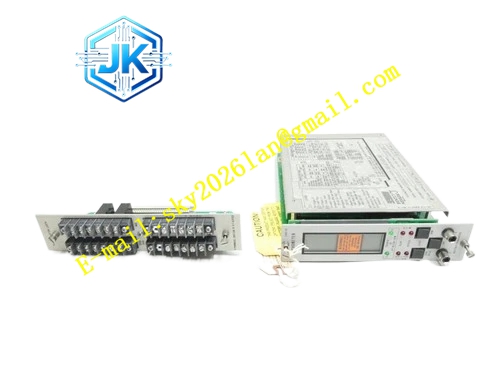

Bently 3500/92 136180-07
技术规格
| 参数类别 | 具体规格 |
|---|---|
| 制造商 | Bently Nevada（贝克休斯旗下） |
| 系统平台 | 3500系列机械保护系统 |
| 产品类型 | 通信网关模块 |
| I/O模块类型 | 以太网/RS232 Modbus I/O模块 |
| 内存类型 | 高内存（High Memory） |
| 机构认证 | 无 |
| 以太网接口 | 1个10BASE-T以太网端口，RJ-45连接器 |
| 串行接口 | RS232，DB9或端子排式 |
| 支持协议 | Modbus TCP、Modbus RTU、Bently Nevada专有协议 |
| 数据传输速率 | 以太网：10Mbps；RS232：最高115200bps |
| 数据采集范围 | 机架内所有监测模块的当前值、报警状态、模块状态 |
| 数据更新率 | 不大于1秒（机架全扫描） |
| 功耗 | 典型值5.0W（带RS232 I/O模块时） |
| 工作温度 | -30°C至+65°C |
| 存储温度 | -40°C至+85°C |
| 相对湿度 | 95%（非冷凝） |
| 模块尺寸 | 241mm×24.4mm×242mm（主板） |
| I/O模块尺寸 | 241mm×24.4mm×99.1mm |
| 主板重量 | 0.82kg |
| I/O模块重量 | 0.44kg |
功能特点
- 高内存大容量：支持更多的Modbus寄存器映射点、更多的同时以太网连接数
- 以太网+RS232双接口：同时提供以太网TCP/IP与RS232串行接口
- 多协议支持：支持Modbus TCP、Modbus RTU及Bently Nevada专有协议
- 大规模系统集成：高内存配置特别适合需要同时连接多个上位机系统的场合
- 机架全数据采集：采集所有监测模块的实时测量值、报警状态、模块健康状态
- 可配置Modbus寄存器：内置可自定义Modbus寄存器配置工具
- 实时数据更新：机架全扫描数据更新率不大于1秒
应用场景
- 大型系统多上位机通信：同时向DCS、SIS、MIS、故障诊断系统传输数据
- 实验室大型测试台：通过连接多台测试仪器与数据采集系统
- 制造执行系统（MES）集成：高内存支持大量数据点映射，满足MES系统数据需求
- 全厂设备状态监测平台：将多台3500机架数据汇聚后统一上传
- 复杂控制系统改造：在保留 legacy 接口的同时，新增以太网接口
性能参数 高内存配置下，模块支持的Modbus寄存器数量与同时以太网连接数显著提升。以太网接口符合IEEE 802.3标准。接口支持波特率1200至115200bps可配置。最大传输距离15米。Modbus寄存器配置支持四种标准数据类型。数据时间戳精度为1毫秒。
材质构成 与136180-05相同，高内存版本在PCB上增加了存储芯片数量，采用工业级SRAM或Flash存储器。以太网接口变压器采用工业级隔离型。接口芯片具备增强型ESD保护。
结构特征 模块外观与尺寸与136180-05完全一致。前部面板设有OK LED与TX/RX LED。后部I/O模块提供RJ-45以太网接口与接口。高内存标识在模块标签上明确标注。
工作原理 通过背板轮询所有监测模块，将数据存储于内部缓冲区，响应外部Modbus或Bently协议请求。高内存配置提升了多客户端并发访问能力。
安装要求
- 安装于3500系统机架的前面全高插槽中
- 以太网电缆建议使用屏蔽双绞线，最大段长度100米
- 电缆建议使用屏蔽双绞线，最大长度15米
- 由于本型号无危险区域认证，严禁安装于防爆区域
- 高内存版本与低内存版本的组态文件不兼容
使用注意事项
- 严禁在机架带电状态下插拔模块
- 高内存版本与低内存版本的组态文件不兼容，更换时需注意重新配置
- 接口在工业环境中易受干扰，需确保良好屏蔽接地
- 模块配置受软件密码保护
- 若模块OK LED熄灭，应立即检查背板连接与供电电压
