描述

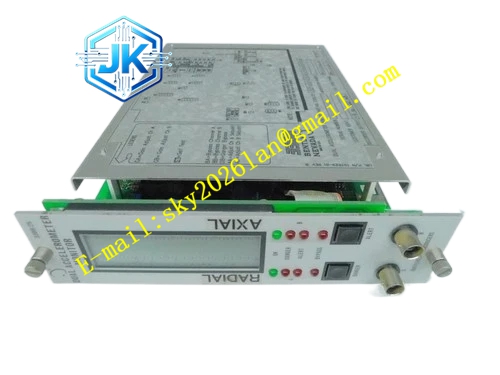

Bently 3500/92 136180-05
技术规格
| 参数类别 | 具体规格 |
|---|---|
| 制造商 | Bently Nevada（贝克休斯旗下） |
| 系统平台 | 3500系列机械保护系统 |
| 产品类型 | 通信网关模块 |
| I/O模块类型 | 以太网/RS232 Modbus I/O模块 |
| 内存类型 | 低内存（Low Memory） |
| 机构认证 | 无 |
| 以太网接口 | 1个10BASE-T以太网端口，RJ-45连接器 |
| 串行接口 | RS232，DB9或端子排式 |
| 支持协议 | Modbus TCP、Modbus RTU、Bently Nevada专有协议 |
| 数据传输速率 | 以太网：10Mbps；RS232：最高115200bps |
| 数据采集范围 | 机架内所有监测模块的当前值、报警状态、模块状态 |
| 数据更新率 | 不大于1秒（机架全扫描） |
| 功耗 | 典型值5.0W（带RS232 I/O模块时） |
| 工作温度 | -30°C至+65°C |
| 存储温度 | -40°C至+85°C |
| 相对湿度 | 95%（非冷凝） |
| 模块尺寸 | 241mm×24.4mm×242mm（主板） |
| I/O模块尺寸 | 241mm×24.4mm×99.1mm |
| 主板重量 | 0.82kg |
| I/O模块重量 | 0.44kg |
功能特点
- 以太网+RS232双接口：同时提供以太网TCP/IP与RS232串行接口，适合短距离点对点通信
- 多协议支持：支持Modbus TCP、Modbus RTU及Bently Nevada专有协议
- 机架全数据采集：可采集机架内所有监测模块的实时测量值、Alert/Danger报警状态、模块OK/Not-OK健康状态
- 可配置Modbus寄存器：内置可自定义Modbus寄存器配置工具，灵活规划数据映射区域
- 低内存经济配置：满足大多数标准Modbus通信应用需求，降低系统成本
- 实时数据更新：机架全扫描数据更新率不大于1秒
- 便携式配置连接：接口便于连接便携式电脑，运行组态软件进行现场调试
应用场景
- 本地配置与诊断：通过接口连接便携式电脑，运行3500 Rack Configuration Software进行现场组态
- 小型DCS集成：将关键机组的振动、温度数据通过以太网或送入小型DCS系统
- 实验室测试台监控：在旋转机械试验台架上，通过将监测数据实时传输至测试控制计算机
- 老旧系统接口兼容：在仅需接口的 legacy 系统中，提供与3500系统的数据连接
- 近距离PLC通信：通过直接连接PLC的编程口或通信模块，实现短距离数据交换
性能参数 以太网接口符合IEEE 802.3标准，支持10Mbps速率。接口支持波特率1200至115200bps可配置，数据位7或8位，停止位1或2位，奇偶校验可选无、奇、偶。最大传输距离15米。Modbus寄存器配置支持线圈、离散输入、保持寄存器、输入寄存器四种标准数据类型。模块支持同时建立多个以太网连接。数据时间戳精度为1毫秒。
材质构成 模块主体采用镀锌钢板框架结构，表面环氧粉末喷涂处理。电路板采用FR-4环氧树脂玻纤基材，六层PCB设计。以太网接口变压器采用工业级隔离型，具备1500V电气隔离能力。接口芯片具备±15kV ESD保护。I/O模块端子采用磷青铜镀金材质。模块外壳为阻燃级热塑性塑料，符合UL94 V-0阻燃等级。内部PCB采用三防漆涂覆工艺。
结构特征 模块为全高设计，前部面板设有OK LED与TX/RX LED。后部I/O模块提供RJ-45以太网接口与DB9或端子排式接口。模块前面板设有透明防护盖。低内存配置适用于大多数标准Modbus通信场景。
工作原理 模块通过背板轮询所有监测模块，将数据存储于内部缓冲区。以太网侧作为Modbus TCP服务器，响应客户端的读取请求。侧作为Modbus RTU从站，响应主站的轮询命令。两路接口共享同一数据缓冲区，但独立处理各自的协议栈与物理层通信。
