描述

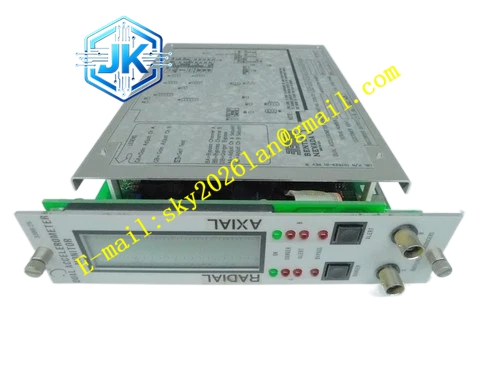

Bently 3500/92 136180-04
技术规格
| 参数类别 | 具体规格 |
|---|---|
| 制造商 | Bently Nevada（贝克休斯旗下） |
| 系统平台 | 3500系列机械保护系统 |
| 产品类型 | 通信网关模块 |
| I/O模块类型 | 以太网/RS485 Modbus I/O模块 |
| 内存类型 | 高内存（High Memory） |
| 机构认证 | CSA/NRTL/C（Class I, Division 2） |
| 以太网接口 | 1个10BASE-T以太网端口，RJ-45连接器 |
| 串行接口 | RS485，支持半双工总线拓扑 |
| 支持协议 | Modbus TCP、Modbus RTU、Bently Nevada专有协议 |
| 数据传输速率 | 以太网：10Mbps；RS485：最高115200bps |
| 数据采集范围 | 机架内所有监测模块的当前值、报警状态、模块状态 |
| 数据更新率 | 不大于1秒（机架全扫描） |
| 功耗 | 典型值5.6W（带RS485 I/O模块时） |
| 工作温度 | -30°C至+65°C（认证范围内） |
| 存储温度 | -40°C至+85°C |
| 相对湿度 | 95%（非冷凝） |
| 防护等级 | 模块本体IP20（需安装于符合NEMA/IP等级的机柜内） |
| 模块尺寸 | 241mm×24.4mm×242mm（主板） |
| I/O模块尺寸 | 241mm×24.4mm×99.1mm |
| 主板重量 | 0.82kg |
| I/O模块重量 | 0.44kg |
功能特点
- 高内存+防爆双优势：同时满足大型系统大数据吞吐需求与危险区域防爆安全要求
- CSA防爆认证：通过CSA/NRTL/C Class I Div 2认证，可在存在可燃性气体的非密闭区域安全运行
- 大规模并发通信：高内存配置支持更多同时以太网连接，适合多系统并行数据访问
- 双接口双协议：以太网支持Modbus TCP，RS485支持Modbus RTU，一套模块覆盖两种通信需求
- 机架全数据采集：采集所有监测模块的实时测量值、报警状态、模块健康状态及精确时间戳
- 可配置Modbus寄存器：内置可自定义Modbus寄存器配置工具，灵活规划数据映射区域
- 高抗干扰RS485：具备共模电压抑制与瞬态抑制能力，适合复杂电磁环境
应用场景
- 大型石化装置防爆区集中监控：在乙烯、丙烯等可燃介质装置区，同时向DCS、SIS、设备管理系统传输数据
- LNG接收站关键设备监控：将低温泵、BOG压缩机的状态监测数据实时传输至多个控制系统
- 海上平台多系统冗余通信：高内存支持更多并发连接，CSA认证满足海上安全规范
- 炼油厂催化裂化装置：在催化剂粉尘与油气共存的环境中，实现大规模数据的安全对外传输
- 天然气处理厂全厂监控：高内存配置满足全厂多机组、多系统的数据通信需求
性能参数 高内存配置下，模块支持的Modbus寄存器数量与同时以太网连接数显著提升。以太网接口符合IEEE 802.3标准，支持10Mbps速率。接口支持波特率1200至115200bps可配置。总线最大负载32个标准单元，通过中继器可扩展至256个节点。最大传输距离1200米。Modbus寄存器配置支持四种标准数据类型。数据时间戳精度为1毫秒。在CSA认证范围内的环境温度为-30°C至+65°C。
材质构成 模块在标准材质基础上，针对防爆要求进行了强化。所有可能产生火花的电气接口均采用防爆封装设计。内部PCB涂覆三防漆厚度增加至50μm以上，防止可燃性气体渗透至元件内部。模块外壳接地连续性经过CSA严格测试，接地阻抗小于0.1Ω。I/O模块端子间的爬电距离与电气间隙均按照Class I Div 2标准设计。以太网接口变压器采用增强型隔离设计，具备1500V电气隔离能力。
结构特征 模块为全高设计，前部面板设有OK LED与TX/RX LED。后部I/O模块提供RJ-45以太网接口与端子排。CSA认证标识与防爆警告标签位于I/O模块侧面。模块前面板设有透明防护盖。高内存标识与防爆标识同时在模块标签上体现，便于现场快速识别。
工作原理 工作原理与136180-03相同，通过背板轮询所有监测模块，将数据存储于内部缓冲区，响应外部Modbus或Bently协议请求。高内存配置提升了多客户端并发访问能力。在危险区域运行时，所有电气接口的能量限制经过CSA认证确认，确保在故障状态下不会产生足以引燃可燃气体的火花或高温表面。
