描述

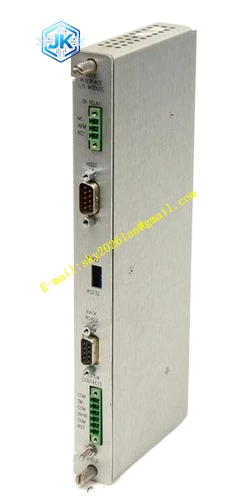

Bently 3500/92-04-01-CN
技术规格
- 模块类型：通信网关模块
- 完整订货号：3500/92-04-01-CN
- I/O 模块配置：04（以太网/RS485 Modbus I/O 模块）
- 通信协议：支持 Modbus RTU（串行）、Modbus/TCP（以太网）及 Bently Nevada 专有协议
- 以太网接口：RJ-45，10BASE-T 星型拓扑，符合 IEEE 802.3 标准
- 串行接口：RS485，支持远程终端单元 (RTU) 传输模式
- 插槽要求：必须安装在机架的通信插槽中
功能特点
- 双通道通信：同时提供以太网和 RS485 串行通信能力，可根据现场网络架构灵活选择或冗余配置，确保数据传输的高可用性。
- 可组态 Modbus 寄存器：内置可组态的 Modbus 寄存器实用程序，允许用户自定义数据映射，提供与主值 Modbus 寄存器完全相同的功能，极大提升了与第三方控制系统的集成灵活性。
- 实时数据采集：通过高速内部背板网络，以不超过 1 秒的刷新率，持续采集机架内所有模块的带时间戳测量值、报警状态和模块健康信息。
- 本地化合规：带有“-CN”标识，表明其已通过中国国内相关的计量、安全及电磁兼容（EMC）认证，完全满足国内安监局、环保部门及行业准入标准的审查要求，是合规的重要凭证。
- 状态可视化：前面板配备 OK 和 TX/RX LED 指示灯，实时显示模块运行状态及与机架内其他模块的通信活动，便于现场快速诊断。
应用场景
- 大型旋转机械保护系统：作为汽轮机、燃气轮机、离心压缩机、大型泵等关键设备的 TSI（汽轮机监视仪表）或 MPS（机械保护系统）的通信核心，将振动、轴位移、差胀、转速等关键参数上传至控制室。
- 全厂设备资产管理：将 3500 系统数据集成到工厂的资产性能管理（APM）平台或预测性维护系统中，支持基于状态的维护（CBM）策略。
- 老旧系统升级改造：在国内项目的系统改造中，作为兼容老旧 DCS 或 PLC 的通信网关，确保新旧系统间数据的无缝对接。
性能参数
- 功耗：使用 Modbus RS485 I/O 模块时，典型值为 5.6 瓦
- 工作温度范围：-30°C 至 +65°C
- 存储温度范围：-40°C 至 +85°C
- 相对湿度：95%（无冷凝）
- 数据更新速率：不超过 1 秒
- 以太网速率：10 Mbps
- 安全认证：CSA/NRTL/C（可选），CN 认证（中国国家标准）
材质构成
- 外壳：采用高强度的工业级防静电金属外壳，具备优异的电磁屏蔽（EMI/RFI）能力，有效抵御现场变频器、大功率电机等产生的电气干扰。
- 内部 PCB：多层高密度印刷电路板，表面涂覆 conformal coating（三防漆），提供防潮、防盐雾、防霉菌的保护，确保在恶劣工业环境下的长期稳定性。
- 元器件：选用经过严格筛选的高可靠性工业级电子元器件，关键通信芯片具备宽温工作特性。
- 连接器：RJ-45 和 RS485 端子均采用高导电率、耐腐蚀的镀金或镀锡铜材，确保长期插拔和连接的可靠性。
结构特征
- 全高度模块：符合 3500 系统标准的全高度模块尺寸，前面板布局清晰，提供直观的 LED 状态指示。
- 接口布局：前面板或背部提供 RJ-45 以太网接口和 RS485 接线端子，具体位置取决于 I/O 模块（04型）的物理设计。
- 背板连接：通过背部 96 针高密度连接器与机架背板通信，确保与电源模块、监测器模块之间的高速、低延迟数据交换。
- 标识清晰：前面板明确标注“3500/92”型号及“CN”认证标识，便于资产识别和合规性检查。
工作原理
3500/92-04-01-CN 模块通过机架背板的高速内部网络，持续轮询并读取所有监测器模块的实时数据。内部微处理器对这些数据进行打包、协议转换（如转换为 Modbus/TCP 或 Modbus RTU 帧格式），并通过以太网或 接口发送至外部网络。同时，它也接收来自上位机的配置指令或控制命令，并将其转发至相应的监测器模块。整个过程在硬件层面保证了数据的实时性和完整性，且通信功能与保护跳闸逻辑完全隔离，确保通信故障不会影响机械的安全保护
