描述

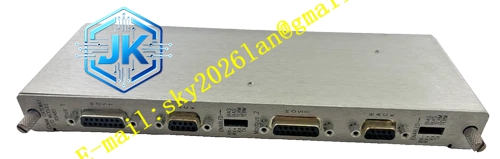

Bently 3500/77M
技术规格
- 通道数：4个独立监测通道
- 输入信号：接受1到4个通道的Bently批准的正电压第三方压力传感器（PSIA）
- 比例因子选项：100 psia范围95,000 μV/psi，250 psia范围38,000 μV/psi，500 psia范围19,000 μV/psi，1000 psia范围9,500 μV/psi，2500 psia范围3,800 μV/psi，5000 psia范围1,900 μV/psi，10000 psia范围950 μV/psi
- 频率响应：所有配置的压力通道均为0至5.5 kHz
- 压力精度：在+25°C时为压力传感器满量程（9.5伏特，从+0.5到+10.0伏特）的±0.5%；在-30°C到+65°C时为±1.0%
- 输入阻抗：内部/外部终止气缸压力I/O为50 kΩ
- 功耗：7.8瓦，传感器供电在满负载时
- 传感器电源：每个通道提供+23.0±0.8 Vdc，电流限制为24.5 mA
- 输出阻抗：550 Ω
- 工作温度：使用内部/外部终止气缸压力I/O模块时为-30°C至+65°C
- 存储温度：-40°C至+85°C
- 湿度：95%，非冷凝
- 尺寸：241.3 mm×24.4 mm×241.8 mm（监测器模块），241.3 mm×24.4 mm×99.1 mm（I/O模块）
- 重量：0.91 kg（监测器模块），0.20 kg（I/O模块）
功能特点
- 专为往复式压缩机气缸性能监测设计，提供全面的气缸压力分析
- 每个通道提供8个比例值，包括5个与单个气缸相关的参数（排气压力、吸气压力、最大压力、最小压力、压缩比）和3个结合多通道计算的参数（峰值杆压缩、峰值杆张力、杆反转程度）
- 高精度的压力测量，在室温下精度达到满量程的±0.5%
- 宽频率响应范围，0至5.5 kHz，能够捕捉快速的压力变化
- 前面板LED指示灯（OK、TX/RX、Bypass）提供直观的模块状态显示
- 缓冲传感器输出每个通道前面板有一个同轴连接器，具有短路保护功能
- 符合多项电磁兼容性标准，适应恶劣工业环境
应用场景
- 往复式压缩机气缸性能监测：实时监测吸气压力、排气压力、压缩比等关键参数，评估压缩机运行效率
- 活塞杆载荷监测：通过峰值杆压缩和峰值杆张力参数，监测活塞杆的机械载荷，预防杆断裂或过度磨损
- 杆反转监测：监测活塞杆的反转程度，识别潜在的机械故障
- 气阀故障诊断：通过压力波形分析，识别吸气阀和排气阀的泄漏或损坏
- 石油化工行业：在炼油厂、天然气处理厂等场合的往复式压缩机状态监测
性能参数
- 比例值精度：基于压力传感器精度和配置参数计算
- 报警设置：可编程的警报和危险设定点，支持延迟设置
- 记录仪输出：+4至+20 mA，与监测器满量程成比例
- 缓冲输出：前面板同轴连接器，短路保护，输出阻抗550 Ω
材质构成
- 外壳材料：工业级金属外壳，耐腐蚀涂层
- 电路板：多层PCB，表面conformal涂层防护
- 连接器：镀金触点，确保长期稳定的信号连接
结构特征
- 标准3500机架插槽安装，占用1个全高前插槽和1个全高后插槽
- 前面板配备OK、TX/RX、Bypass LED指示灯
- 每个通道前面板有一个同轴连接器，提供缓冲传感器输出
- 模块化设计，支持与其他3500模块协同工作
工作原理 模块通过气缸压力I/O模块接收来自压力传感器的模拟电压信号，对信号进行放大、滤波和数字化处理。内部处理器根据配置的比例因子将电压信号转换为压力值，并计算各种衍生参数，包括最大压力、最小压力、压缩比、峰值杆压缩、峰值杆张力和杆反转程度。模块持续将这些参数与用户设定的报警限值进行比较，一旦超限立即触发报警输出。通过3500机架配置软件，用户可以配置压力范围、报警设定点和其他参数。
安装要求
- 将模块插入3500机架的指定插槽，确保后部边缘连接器完全插入背板
- 在模块后方安装对应的气缸压力I/O模块（内部终止或外部终止）
- 使用屏蔽电缆连接压力传感器，避免电磁干扰
- 确保传感器电源电压和电流在额定范围内
- 配置软件应更新至支持3500/77M模块的版本（3500/77M模块固件需修订版L或更高，3500/01软件需版本3.00或更高）
使用注意事项
- 不能将外部终止块与内部终止I/O模块一起使用
- 当订购带有外部终止块的I/O模块时，需考虑额外的安装空间和布线要求
- 使用气缸压力I/O模块时，缓冲传感器输出将被反转并偏移-2.265 Vdc
- 定期检查压力传感器连接和密封状况，防止泄漏导致测量误差
- 在进行模块更换或维护时，应确保系统处于旁路状态
